Виконати побудову первинного креслення деталей брюк класичних жіночих або чоловічих

Мета роботи: освоєння методики побудови первинного креслення деталей брюк класичних жіночих або чоловічих

ТЕОРЕТИЧНІ ОСНОВИ

Класичні брюки складаються з 3-х деталей, а саме – передньої половинки, задньої половинки та поясу. Класичні брюки за формою мають деяке звуження до коліна та однакову ширину на рівні лінії коліна та лінії низу. Для класичних брюк характерна прилеглість до фігури на нижній опорній поверхні. На інших ділянках брюки мають різний ступінь прилеглості до тіла.

Ширина брюк по лінії низу залежить від моди та перебуває в межах 20,0 ÷ 30,0 см, що впливає на їх довжину, а саме на відстань лінії низу брюк від підлоги, коли брюки надягнуті на фігуру. Чим вужчі брюки, тим вони коротші (таблиця 1).

Етапи побудови первинного креслення деталей брюк класичних жіночих або чоловічих

Мета: набуття навичок побудови первинного креслення деталей брюк класичних

Завдання

1. Визначити вихідні дані до побудови первинного креслення деталей брюк класичних.

2. Виконати пласке пропорційне зображення брюк в готовому вигляді (вигляд спереду, вигляд ззаду). Вказати розмір.

3. Позначити місця лінійних вимірів брюк в готовому вигляді на зображенні.

4. Виконати розрахунок лінійних вимірів брюк в готовому вигляді. Дані внести в таблицю.

5. Виконати технічний рисунок брюк у двох проекціях (вид спереду, вид ззаду) у масштабі 1:10 за даними таблиці.

Таблиця 1. Залежність довжини брюк від їх ширини по лінії низу

№ п/п	Ширина брюк по лінії низу, см	Відстань лінії низу брюк від підлоги, см
1	від 20,0 до 23,0	від 7,0 до 8,0
2	від 24,0 до 27,0	від 5,0 до 6,0
3	від 28,0 до 30,0	від 3,0 до 4,0

Конструктивними (формотворними) лініями та елементами брюк є бокова, крокова, середня лінії, талієві виточки. Також як засіб формоутворення до деталей брюк застосовується зпрасування, відтяжка та запрасування. В класичних брюках “стрілки”–згини спереду орієнтовані на колінні чашки та носки взуття, а ззаду – на виступаючі точки сідниць.

ВИКОНАННЯ РОБОТИ

Виконати самостійну роботу за наданою нижче послідовністю.

1. Виконати пласке пропорційне зображення брюк у готовому вигляді (вигляд спереду, вигляд ззаду). Вказати розмір.

2. П

   40

   означити місця лінійних вимірів брюк у готовому вигляді на зображенні.

3. Виконати розрахунок лінійних вимірів брюк у готовому вигляді, використовуючи розмірні ознаки типової фігури, описаної стандартом, або конкретної фігури та рекомендації щодо прибавок на вільне облягання за літературою. Дані занести до таблиці 2.

4. Виконати технічний рисунок брюк класичних у 2-х проекціях (вид спереду, вид ззаду) у масштабі 1:10 за даними таблиці 2 (рисунок 1).

5. Підібрати методику побудови первинного креслення деталей брюк класичних за літературою [1,4-10,12-16] та іншою.

6. Виконати побудову креслення деталей брюк на міліметровому папері у масштабі 1:1. При цьому необхідні розрахунки до побудови надати у зошиті з практичних робіт. Обов’язковим є посилання на автора методики.

7. Підписати креслення (див. практичну роботу 3).

8. Оформити лінію талії деталей брюк лекальною кривою та накреслити деталь поясу (див. практичну роботу 3).

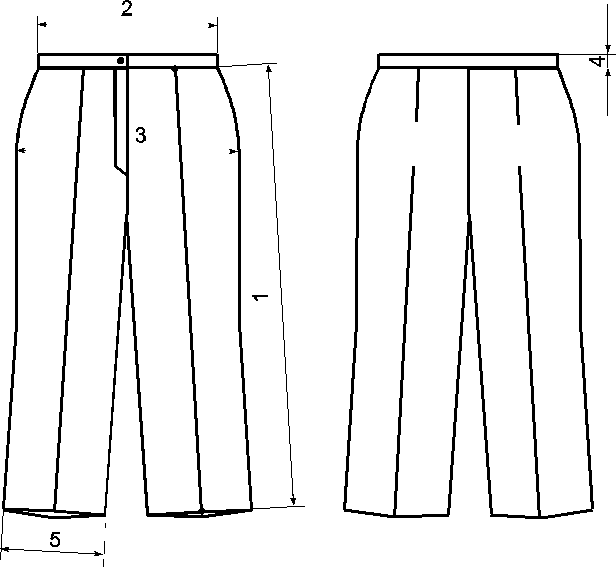

Рисунок 1. Технічний рисунок брюк класичних жіночих з позначеними місцями лінійних вимірів

41

Таблиця 2. Розрахунок лінійних вимірів брюк (вказати жіночих або чоловічих) у готовому вигляді. Розмір ________ (рисунок 1)

Позначення виміру на зображенні	Найменування виміру	Формула. Розрахунок, см	Примітки
1	Довжина	Д = Дсп-Пд.сп=
2	Ширина по лінії талії	Шл.т = Ст+Пт=
3	Ширина по лінії стегон	Шл.ст=Сб+Пст=
4	Висота поясу	Впояс =	За бажанням
5	Ширина по лінії низу	Шл.н =	Таблиця 1

Примітка: Дсп, Ст, Сб – позначення розмірних ознак за ОСТ 17-326-81 [11] або ОСТ 17-325-86 [17]; Пд.сп, Пт, Пст – прибавки на вільне облягання, які додаються до відповідних розмірних ознак.
