Побудова первинного креслення деталей типової конструкції спідниці жіночої

Мета роботи: набуття навичок побудови первинного креслення деталей типової конструкції спідниці жіночої

ЗМІСТ РОБОТИ

1. Визначити вихідні дані до побудови первинного креслення деталей типової конструкції спідниці.

2. Виконати пласке пропорційне зображення спідниці у готовому вигляді (вигляд спереду, вигляд ззаду). Вказати розмір.

3. Позначити місця лінійних вимірів спідниці у готовому вигляді на зображенні.

4. Виконати розрахунок лінійних вимірів спідниці у готовому вигляді. Дані занести до таблиці 3.3.

5. Виконати технічний рисунок спідниці у 2-х проекціях (вид спереду, вид ззаду) у масштабі 1:10 за даними таблиці 3.3.

6. Виконати побудову креслення деталей спідниці на міліметровому папері у масштабі 1:1.

Висновки до роботи.

Матеріали

та інструменти: олівець, сантиметрова стрічка, гнучка металева лінійка довжиною 50 см, міліметровий папір, калька.

Креслення деталей типової конструкції спідниці жіночої виконати за наданими нижче методичними рекомендаціями або за літературою [1-10] та іншою.

ТЕОРЕТИЧНІ ОСНОВИ

Типова конструкція спідниці жіночої являє собою спідницю прямого силуету, яка складається з трьох деталей: заднього полотнища, переднього полотнища, поясу.

Конструктивними (формотворними) лініями та елементами спідниці є бокові лінії і талієві виточки. Термін “типова” означає найбільш характерна, та, що найчастіше зустрічається.

С

23

підниця прямого силуету у готовому вигляді на фігурі має відповідати ряду вимог. Лінія талії, лінія стегон, лінія низу повинні бути строго горизонтальними. Лінія середини заднього полотнища від рівня сідничної точки, лінія середини переднього полотнища від рівня виступаючої точки живота, лінія бокового шва від рівня виступаючої точки стегон – строго вертикальними, талієві виточки на задньому полотнищі довші, ніж на передньому та спрямовані на виступаючі точки сідниць.

До вихідних даних до побудови первинного креслення деталей конструкції спідниці відносяться розмірні ознаки типової фігури, описаної стандартом [11] або конкретної фігури та прибавки на вільне облягання.

Розмірні ознаки (РО):

• напівобхват талії (Ст);

• напівобхват стегон (Сб);

• довжина від лінії талії до підлоги спереду (Дсп);

• довжина від лінії талії до підлоги збоку (Дзб);

• довжина від лінії талії до підлоги ззаду (Дзз) – додаткова розмірна ознака.

Прибавки на вільне облягання (П):

• прибавка до напівобхвату талії (Пт);

• прибавка до напівобхвату стегон (Пст).

Для спідниць, які носять на білизну: Пт=0,5 ÷ 1,0 см; Пст=1,0 ÷ 2,0 см.

Для спідниць на підкладці: Пт = 1,0 см; Пст = 2,0 см.

Для спідниць з пальтових тканин: Пт = 1,0 см; Пст = 2,0 ÷ 3,0 см.

Розмірні ознаки фігури та прибавки на вільне облягання зумовлюють визначення лінійних вимірів спідниці у готовому вигляді.

ВИКОНАННЯ РОБОТИ

• Пласке зображення типової конструкції спідниці з позначенням лінійних вимірів виконується як на рисунку 3.1.

• Для розрахунку лінійних вимірів спідниці необхідно визначити розмірні ознаки фігури відповідного розміру (таблиця 3.1) та прибавки на вільне облягання (таблиця 3.2).

• Технічний рисунок спідниці у масштабі 1:10 виконується як на рисунку 2.1 за даними таблиці 3.3.

• Креслення деталей типової конструкції спідниці виконується на міліметровому папері у масштабі 1:1 з дотриманням правил технічного креслення.

• Креслення деталей спідниці, так само, як і креслення деталей інших конструкцій, має бути підписане олівцем, креслярським шрифтом у правому нижньому куті. За формою та змістом підпис має бути наступним:

КРЕСЛЕННЯ ДЕТАЛЕЙ (-І) КОНСТРУКЦІЇ (вказати вид одягу)

РОЗМІР (вказати розмір фігури)

ВИКОНАВ (П.І.Б. та група студента)

АВТОР МЕТОДИКИ, НАЙМЕНУВАННЯ ЛІТЕРАТУРНОГО ДЖЕРЕЛА, ДЕ ВОНА НАДАНА (за правилами запису літературного джерела).

Наприклад:

Креслення деталей типової конструкції спідниці жіночої

Р

24

озмір 164-96-104

Виконав Іванов Ф.А., група БШК-04

Література: Шершнева Л.П. Конструирование женских платьев. М.: Легпромбытиздат, 1991. – 256с.

• У висновках до практичної роботи назвати послідовність етапів побудови первинного креслення деталей типової конструкції спідниці.

Вихідні дані до побудови первинного креслення

деталей типової конструкції спідниці жіночої

Таблиця 3.1. Абсолютні величини розмірних ознак типової фігури жіночої. Розмір 164-96-104

Номер розмірної ознаки за ОСТ 17-326-81	Найменування розмірної ознаки	Умовне позначення розмірної ознаки	Числове значення розмірної ознаки, см
1	2	3	4
18	Напівобхват талії	Ст	38,0
19	Напівобхват стегон з врахуванням виступу живота	Сб	52,0
25	Відстань від лінії талії до підлоги збоку	Дсб	106,0
26	Відстань від лінії талії до підлоги спереду	Дсп	104.2

Продовження таблиці 2.1

1	2	3	4
-	Відстань від лінії талії до підлоги ззаду з врахуванням виступу сідниць (додаткова розмірна ознака, яка знімається з фігури)	Дзз	104,0
71	Відстань від лінії талії до коліна	Дтк	58,8

Таблиця 3.2. Прибавки на вільне облягання до побудови креслення типової конструкції спідниці жіночої

№ п/п	Найменування прибавки	Умовне позначення	Величина, см
1	До напівобхвату талії	Пт	1,0
2	До напівобхвату стегон	Пст	1,0

25

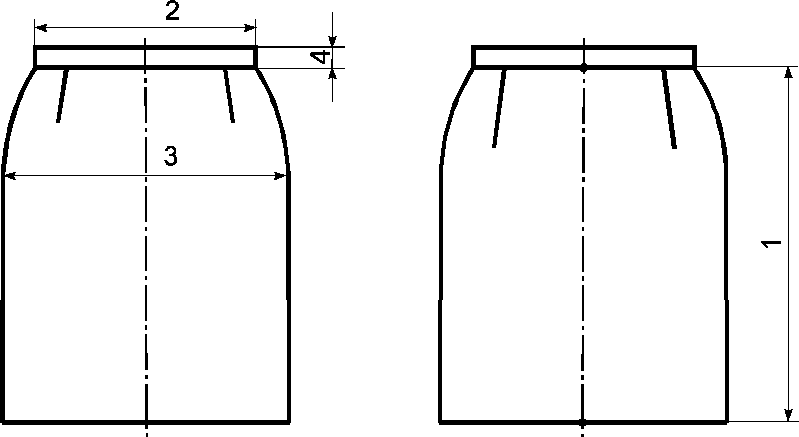

Рисунок 3.1. Технічний рисунок типової конструкції спідниці жіночої з позначеними місцями лінійних вимірів у готовому вигляді

Таблиця 3.3. Розрахунок лінійних вимірів типової конструкції спідниці жіночої у готовому вигляді (рисунок 3.1)

Позначення виміру на зображенні	Найменування виміру	Формула. Розрахунок для розміру 164-96-104, см	Розрахунок для розміру (вказати розмір конкретної фігури), см	Примітки
1	2	3	4	5
1	Довжина	Д = Дтк + Пдтк= = 58,8 – 0,8 = 58,0		Пдтк – прибавка до Дтк
2	Ширина по лінії талії	Шл.т = Ст + Пт= = 38,0 + 1,0 = 39,0
3	Ширина по лінії стегон	Шл.ст=Сб+Пст = = 52,0 +1,0 = 53,0
4	Висота поясу	Впояс = 3,0		Впояс = = 2,5÷3,5 см

26

Методичні рекомендації до побудови первинного креслення

деталей типової конструкції спідниці жіночої

Таблиця 3.4. Умовні позначення, які використовуються для запису прийомів побудови креслення елементів конструкції

№ п/п	Умовне позначення	Сутність позначення
1	2	3
1	В	Вертикаль
2	Г	Горизонталь
3	В1	Вертикаль через точку 1
4	Г2	Горизонталь через точку 2
5	В1↓	Вертикаль через точку 1 вниз
6	Г2→	Горизонталь через точку 2 вправо
7	Г19←	Горизонталь через точку 19 вліво
8	В↕	Вертикаль вверх-вниз
9	Г↔	Горизонталь вліво-вправо
10	R	Радіус
11	/1–2/	Відрізок 1-2
12	(•)	Точка
13	┴	Перпендикуляр

15

27

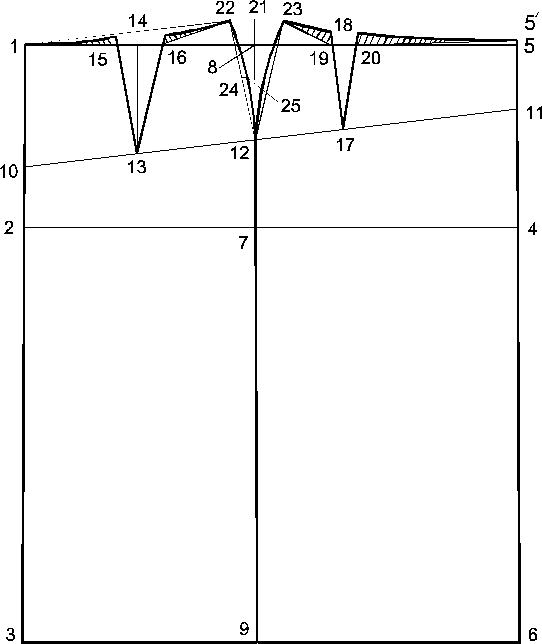

Рисунок 3.2. Креслення деталей заднього та переднього полотнищ спідниці з двома виточками

28

Таблиця 3.5. Розрахунки та послідовність побудови креслення деталей типової конструкції спідниці жіночої (рисунок 3.2)

№ опе-рації	Найменування операції, лінії, конструктивного відрізка або точки	Позначення	Формула. Розрахунок для розміру 164-96-104, см	Розрахунок для розміру (вказати розмір конкретної фігури), см	Спосіб побудови. Примітки
1	2	3	4	5	6
1	Точка перетину лінії талії та лінії середини заднього полотнища	1			У правому верхньому куті аркуша на відстані 6,0-7,0см від його країв
2	Лінія середини заднього полотнища	В1			В1↓
3	Розташування лінії стегон	2	/1-2/ = 1/8 • Р або /1-2/ = 1/5 • Ост або /1-2/ = 18 ÷ 20 або /1-2/ = ½ • Дтс		На В1↓
4	Розташування лінії низу	3	/1-3/ = Д /1-3/ = 58,0		Таблиця 2.3, вимір 1. На В1↓
5	Ширина по лінії стегон	2-4	/2-4/ = Сст + Пст = 53,0		Таблиця 2.3, вимір 3. На Г2→
6	Лінія середини переднього полотнища	В4			В4↕
7	Лінія талії	Г1			Г1→. (•)5 – точка перетину Г1 та В4

Продовження таблиці 3.5

1	2	3	4	5	6
8	Лінія низу	Г3			Г3→. (•)6 – точка перетину Г3 та В4
9	Перетин бокової лінії та лінії стегон	7	/2-7/ = (Сст+Пст)/2 – 0,5 = = (/2-4/)/2 – 0,5 = 26,0 /2-7/ = (/2-4/)/2 – для фігур малих розмірів		На Г2→. В7↕. (•)8–точка перетину В7 та Г1. (•)9 – точка перетину В7 та Г3
10	Лінія розташування вершин талієвих виточок	10-11	/1-10/ = 2/3 • (/1-2/); /5-11/ = 1/3 • (/5-4/)		/10-11/ – пряма. (•)12 – точка перетину прямої /10-11/ та В7
11	Сумарний розхил талієвих виточок	∑Рв	* ∑Рв =(Сст+Пст)-(Ст+Пт)= = 53,0 – 39,0 = =14,0		Таблиця 2.3, виміри 3, 2
12	Направляюча задньої виточки	13-14	/10-13/ = /13-12/		В13↑. (•)14 – точка перетину В13 та Г1
13	Розхил задньої виточки Рвз	15-16	/15-16/ = 0,35 • ∑Рв = = 0,35 • 14,0 = 4,9		Відкласти симетрично від (•)14 вправо-вліво по ½ •(/15-16/). /13-15/ та /13-16/ – прямі

27. ∑Рв – сумарний розхил виточок не повинен перевищувати 14,5 см [2]. Якщо ∑Рв перевищує 14,5 см, то подальшу побудову деталей спідниці виконувати за таблицею 3.6.

Продовження таблиці 3.5

1	2	3	4	5	6
14	Направляюча передньої виточки	17-18	/12-17/ = /17-11/ або /12-17/ = 1/3 • (/12-11/)		В17↑. (•)18 – точка перетину В17 та Г1
15	Розхил передньої виточки Рвп	19-20	/19-20/ = 0,2 • ∑Рв = 0,2 • • 14,0 = 2,8		Відкласти симетрично від (•)18 вправо-вліво по ½•(/19-20/). /17-19/ та /17-20/ – прямі
16	Рівень розташування вершини бокової лінії	21	/8-21/ = Дзб – Дзз = = 106,0 – 104,0 = 2,0		На В7↑
17	Розхил бокової виточки Рвб	22-23	/22-23/ = ∑Рв – Рвз – Рвп = = 14,0 – 4,9 – 2,8 = 6,3 або /22-23/ = 0,45 • ∑Рв = = 0,45 • 14,0 = 6,3		Відкласти симетрично від (•)21 вправо-вліво по ½•(/22-23/) на Г21. Або /21-22/=2/3•Рвб, а /21-23/=1/3•Рвб, або /21-22/=1/3•Рвб, а /21-23/=2/3•Рвб; що уточнюється на примірці. /12-22/ та /12-23/– прямі

Продовження таблиці 3.5

1	2	3	4	5	6
18	Допоміжна точка	24	/22-24/ = /24-12/
19	Допоміжна точка	25	/24-25/ = 0,3 ÷ 0,5		На ┴ в (•)24 вверх-вправо
20	Оформити бокову лінію заднього полотнища спідниці через точки 22, 25, 12, 7, 9				/22-25-12/ – лекальна крива, спряжена з прямою /12-7-9/ в (•)12
21	Для оформлення бокової лінії переднього полотнища спідниці можна повторити операції 18, 19, 20 або криву /22-25-12/ зняти на кальку, вирізати і відтворити між точками 23, 12
22	Визначити передньо–задній баланс спідниці	δп.з.сп	δп.з.сп = /5-5′/ = Дсп – Дзз = = 104,2 – 104,0 = 0,2		Якщо δп.з.сп >0, то (•)5↑ – (•)5′, якщо δп.з.сп < 0, то (•)5↓
23	З’єднати прямими точки: 16 з 22; 23 з 19; 20 з 5′

Продовження таблиці 3.5

1	2	3	4	5	6
24	Оформити лінію талії лекальною кривою через точки 1, 22(23), 5 (5′)				Закрити виточки за допомогою кальки. Оформити лінію талії на кальці, зберігаючи прямі кути в (•)1, (•)5 (5′) (рисунок 2.3). Для оформлення креслення (рисунок 2.2) використати вирізану лінію талії на кальці як лекало
25	Побудувати деталь поясу		Прямокутник із сторонами (3,0 • 2) та [(34р.+Пт ) • 2 + (2,0 ÷ 3,0)]		Таблиця 2.3, виміри 4 та 2. (2,0 ÷ 3,0) – припуск на застібку
26	Нанести монтажні позначки на деталі поясу: до лінії середини переднього полотнища, до лінії середини заднього полотнища, до бокової лінії				Рисунок 2.4

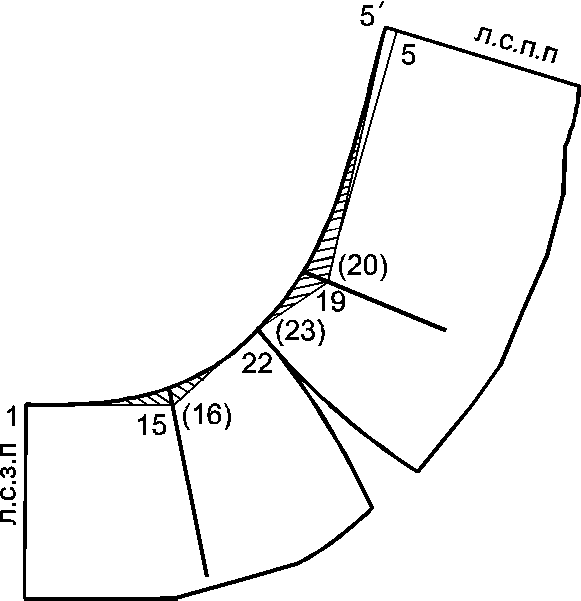

Рисунок 3.3. Оформлення лінії талії спідниці за допомогою кальки

при закритих виточках (до рисунка 3.2)

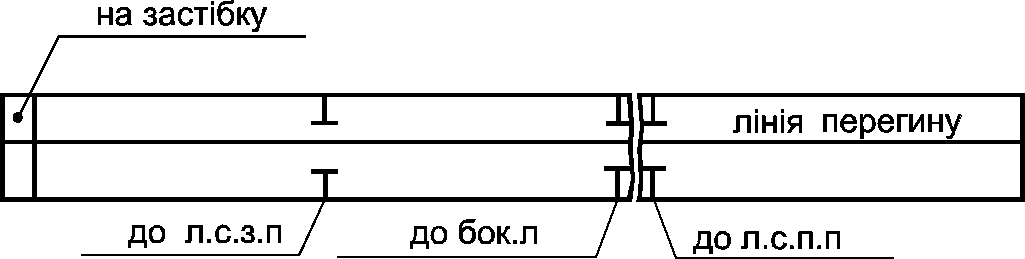

Рисунок 3.4. Креслення деталі поясу з нанесеними монтажними позначками

34

Таблиця 3.6. Розрахунки та послідовність побудови креслення деталей конструкції спідниці жіночої, якщо сумарний розхил талієвих виточок (∑Рв) перевищує 14,0 см (рисунок 3.5)

№ опе-рації	Найменування операції, лінії, конструктивного відрізка або точки	Позначення	Формула. Розрахунок для розміру 164-96-104, см	Розрахунок для розміру (вказати розмір конкретної фігури), см	Спосіб побудови. Примітки
1	2	3	4	5	6
12	Визначити розхили талієвих виточок: бокової Рвб задньої Рвз передньої Рвп		Рвб = 0,5 • ∑Рв Рвз = 0,35 • ∑Рв Рвп = 0,15 • ∑Рв		Умова [2]: Рвб < 7,0 см Рвз < 5,0 см Рвп < 2,5 см
	Додаткову виточку будувати на тій ділянці, де розхил виточки не відповідає умові операції 12. Якщо Рвб > 7,0 см, то його зменшити до 7,0 см та будувати додаткову виточку на передньому полотнищі спідниці. Якщо Рвз > 5,0 см, то його поділити порівну між двома виточками на задньому полотнищі спідниці. Якщо Рвп > 2,5 см, то його поділити порівну між двома виточками на передньому полотнищі спідниці.
13	Рівень розташування вершини бокової лінії	13	/8-13/ = Дзб – Дзз = = 106,0 – 104,0 = 2,0		На В7↑
14	Розхил бокової виточки Рвб	14-15	/14-15/ = 7,0		Відкласти симетрично від (•)13 вправо-вліво по 3,5 см на Г13. /12-14/ та /12-15/ –прямі

Продовження таблиці 3.6

1	2	3	4	5	6
15	Допоміжні точки для побудови двох виточок на задньому полотнищі	16, 17	/2-16/ = /16-17/ = 0,3 /2-7/ = = 0,3 • 26,0 = 7,8		Провести В16↑ та В17↑ до перетину з Г1. (•)18, (•)19 – вершини талієвих виточок
16	Направляючі талієвих виточок	18-20 19-21
17	Відкласти розхил кожної з виточок симетрично від точок 20, 21	22-23 24-25	/22-23/ = /24-25/ = 0,5 • Рвз		Вправо-вліво по ½ • (0,5 • Рвз). /18-22/, /18-23/, /19-24/, /19-25/ – прямі
18	Допоміжні точки для побудови двох виточок на передньому полотнищі	26, 27	/4-26/=0,33 • /4-7/ = = 0,33 • 27,0 = 8,9 /26-27/ = 0,3 • /4-7/ = = 0,3 • 27,0 = 8,1		Провести В26↑ та В27↑ до перетину з Г1. (•)28, (•)29 – вершини талієвих виточок
19	Направляючі талієвих виточок	28-30 29-31
20	Відкласти розхил кожної з виточок симетрично від точок 30, 31	32-33 34-35	/32-33/ = /34-35/ = = 0,5 • Рвп або /32-33/ = /34-35/ = = 0,5 • [Рвп + (Рвб – 7,0)]		Вправо-вліво по ½ • (0,5 • Рвп). Якщо Рвб > 7,0 см. /28-32/, /28-33/, /29-34/, /29-35/ – прямі
21	Допоміжна точка	36	/14-36/ = /36-12/
22	Допоміжна точка	37	/36-37/ = 0,3 ÷ 0,5		На ┴ в (•) 36 вверх-вправо

Продовження таблиці 3.6

1	2	3	4	5	6
23	Оформити бокову лінію заднього полотнища спідниці через точки 14, 37, 12, 7, 9				/14-37-12/ – лекальна крива, спряжена з прямою /12-7-9/ в (•)12
24	Для оформлення бокової лінії переднього полотнища спідниці повторити операції 21, 22, 23 або криву /14-37-12/ зняти на кальку, вирізати і відтворити між точками 15, 12
25	Визначити передньо–задній баланс спідниці	δп.з.сп	δп.з.сп = /5-5′/ = Дсп – Дзз = = 104,2 – 104,0 = 0,2		Якщо δп.з.сп >0, то (•)5↑ – (•)5′, якщо δп.з.сп < 0, то (•)5↓
26	З’єднати прямими точки: 25 з 14; 15 з 35; 32 з 5′
27	Оформити лінію талії лекальною кривою через точки 1, 14(15), 5 (5′)				Закрити виточки за допомогою кальки. Оформити лінію талії на кальці, зберігаючи прямі кути в (•)1, (•)5 (5′) (рисунок 3.6).

Продовження таблиці 3.6

1	2	3	4	5	6
					Для оформлення креслення (рисунок 3.5) використати вирізану лінію талії на кальці як лекало
28	Побудувати деталь поясу		Прямокутник із сторонами (3,0 • 2) та (Ст+Пт ) • 2 + (2,0 ÷ 3,0)]		Таблиця 2.3, виміри 4 та 2. (2,0 ÷ 3,0) – припуск на застібку
29	Нанести монтажні позначки на деталі поясу: до лінії середини переднього полотнища, до лінії середини заднього полотнища, до бокової лінії				Рисунок 3.4

Рисунок 3.5. Креслення деталей заднього та переднього полотнищ спідниці з чотирма виточками

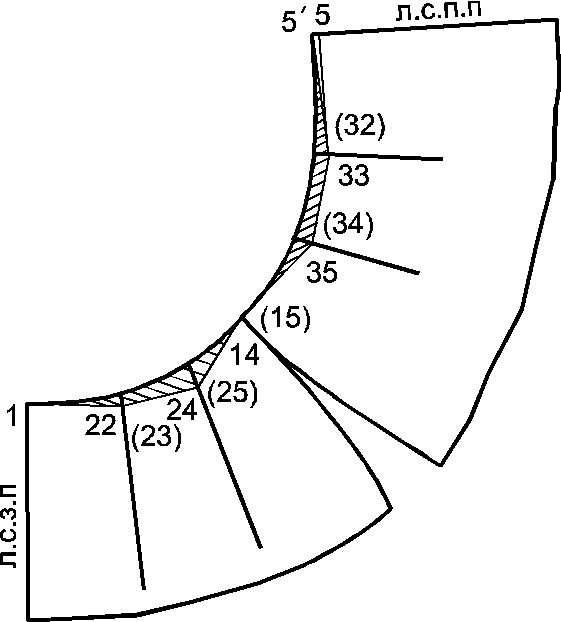

Рисунок 3.6. Оформлення лінії талії спідниці за допомогою кальки

при закритих виточках (до рисунка 3.5)

39

Самостійна робота 2 (СР2)
