вычислительные системы, сети и коммуникации

32

•route –p ADD 192.168.4.0 MASK 255.255.255.252 192.168.10.162 METRIC 3 – добавление на маршрутизаторе 1 маршрута в сеть 192.168.4.0/30 через 192.168.10.162;

•route DELETE 192.168.4.0 – удаление маршрута в сеть 192.168.4.0.

3. Для перенаправления вывода большинства команд в файл следует использовать > команда > имя_файла (например, route print > имя_файла)).

4. Для перенаправления вывода команды route ? в файл следует использовать route ? 2 > имя_файла.

Пример использования VirtualBox

Получите у сотрудника лаборатории диск с виртуальной маши ной. Скопируйте ее на свой компьютер с установленной програм мой VirtualBox.

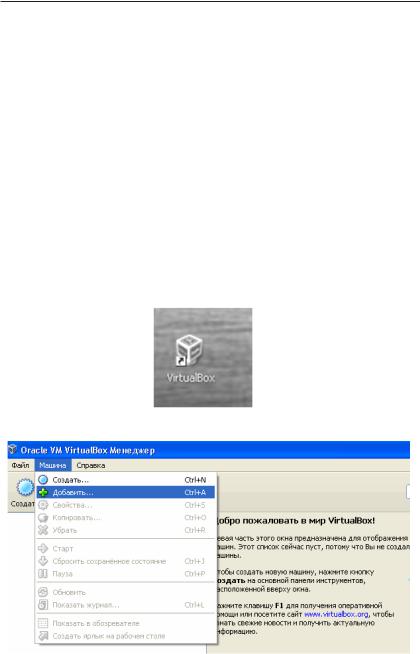

На рабочем столе дважды щелкните левой кнопкой мыши по значку программы VirtualBox.

В меню выберите «Машина»—«Добавить».

33

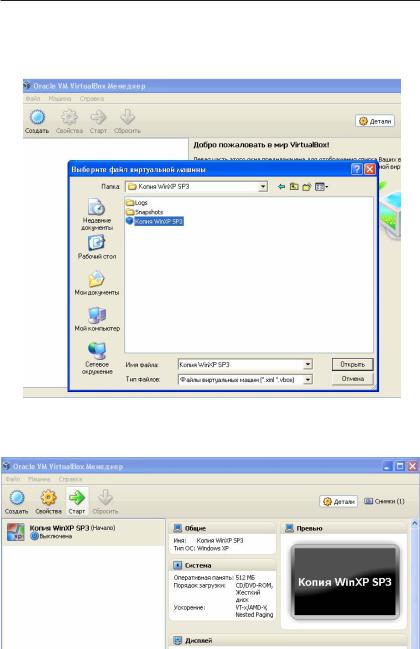

В проводнике укажите путь до папки, в которую скопировали виртуальную машину, укажите файл виртуальной машины и на жмите на кнопку «Открыть».

В левой панели программы вы увидите виртуальную машину со статусом «Выключена».

34

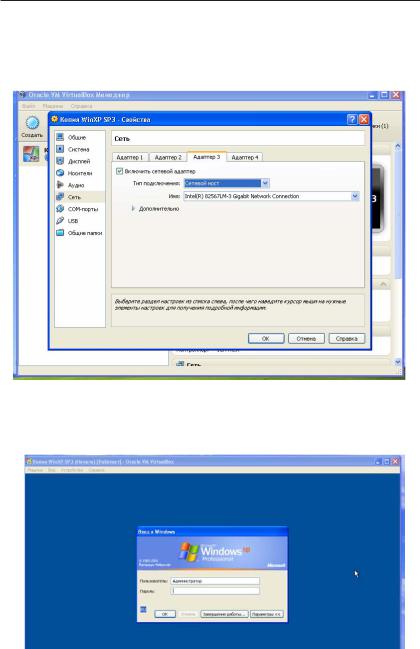

Нажмите на кнопку «Свойства» из меню программы VitrualBox. В панели слева выберите «Сеть». В правой панели на вкладках «Адаптер 1», «Адаптер 2», «Адаптер 3» измените параметры сете вых интерфейсов как указано на следующем рисунке.

После изменения параметров интерфейсов нажмите на кнопку «ОК». Нажмите на кнопку «Старт», чтобы включить машину. Ког да машина загрузится, вы увидите в окне приглашение на вход.

35

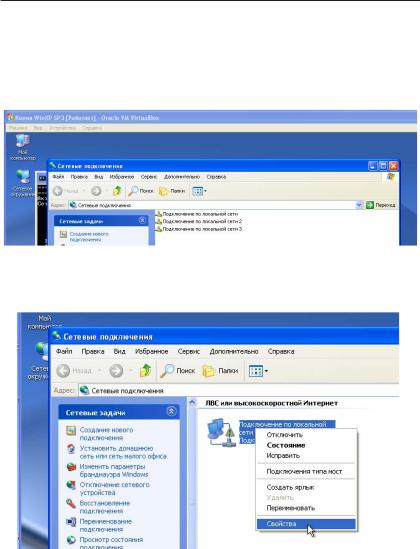

Далее необходимо задать параметры протокола IP для каждого из интерфейсов маршрутизатора. Для этого нажмите правой кноп кой мыши на значке рабочего стола «Сетевое окружение» и выбери те из выпадающего списка «Свойства». Вы увидите три сетевых интерфейса.

Выделите мышью первый интерфейс и нажмите правую кнопку мыши, выберите из выпадающего списка «Свойства».

36

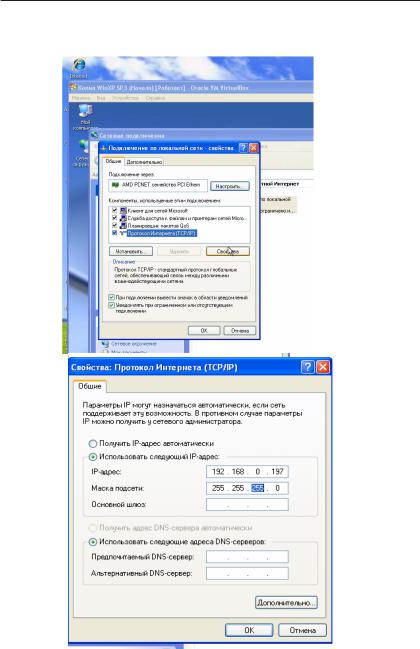

В новом окне выберите из списка протокол TCP/IP и введите адрес и маску для этого интерфейса.

37

Аналогично настраиваются все остальные интерфейсы.

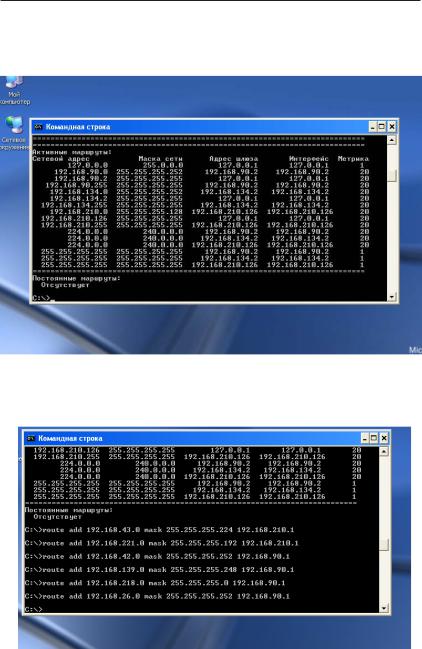

Для того чтобы увидеть текущую таблицу маршрутизации, в командной строке вводим route print.

Далее в командной строке вводим все маршруты, которые были признаны наикратчайшими до всех подсетей, используя команду route add … .

38

После ввода всех маршрутов смотрим итоговую таблицу марш рутизации. Вводим команду route print.

Включаем маршрутизацию между сетевыми интерфейсами. Для этого в редакторе реестра меняем параметр IPEnableRouter в ветви HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\Tcpip\Parameters с 0 на 1.

Сохраняем состояние виртуальной машины.

На защите курсовой работы студент предъявляет виртуальную машину с корректными настройками. В отчете должно быть описа ние выполненных действий и представлена итоговая таблица мар шрутизации.

39

Тема 2. Применение ПО анализа сетевого трафика в ЛВС

Курсовая работа выполняется индивидуально. Допускается вы бор этой темы несколькими студентами только в случае, когда в качестве инструмента используется разное ПО.

Цель работы – изучение сетевых протоколов и получение прак тических навыков анализа сетевого трафика.

Постановка задачи. Требуется исследовать функциональность ПО анализа сетевого трафика на примере Wireshark (http:// www.wireshark.org). Допускается по согласованию с руководителем выбор другого ПО с аналогичной функциональностью.

Студент должен скачать и установить ПО на компьютер. В ка честве исходных данных необходимо использовать трафик, собран ный в компьютерном классе либо на рабочем месте.

Требуется провести анализ трафика и определить виды сетево го взаимодействия, в которых участвовал узел в период сбора его трафика.

На защите курсовой работы студент предъявляет компьютер с установленным ПО анализа сетевого трафика. В отчете обязатель но наличие:

•описания выбранного ПО и процедуры его настройки;

•описания типов взаимодействия с указанием пакетов, под тверждающих ваши выводы;

•рекомендаций по устранению обнаруженной проблемы безо пасности, если в анализируемом трафике содержится конфиденци альная информация.

Тема 3. Проектирование ЛВС

Курсовая работа выполняется индивидуально. На этапе согла сования темы с руководителем студент уточняет следующие пара метры: количество сотрудников в организации (пользователей ПК) – не менее 50 человек; количество подразделений в организации – не менее пяти; количество этажей в здании – не менее трех; распре деление сотрудников по подразделениям; размещение подразделе ний по этажам; технические характеристики здания.

Цель работы – приобретение практических знаний и навыков в проектировании локальных компьютерных сетей с помощью систе

40

мы автоматизированного проектирования NetWizard (http:// NetWizard.ru (Мастер построения сетей)) или аналогичной.

Постановка задачи. Для выбранного варианта планировки по мещения и структуры организации необходимо разработать топо логию сети, определить возможные варианты состава оборудова ния и рассчитать расходы на создание ЛВС. В расчетах следует ис пользовать не менее двух вариантов оборудования разных вендо ров, например: Cisco, HP, D link.

В отчете по курсовой работе должны быть размещены:

•схема размещения оборудования ЛВС (выдаются как схема размещения оборудования в типовых приборных шкафах, так и ос новные параметры размещенного оборудования);

•спецификация спроектированной ЛВС. Спецификация выда ется в виде таблицы с указанием наименования оборудования и артикула производителя, количества и цены отдельно для активно го (например, сетевые коммутаторы), пассивного оборудования (сетевые кабели, розетки и т.п.), иного оборудования (серверы и рабочие станции, программное обеспечение, короба, источники бес перебойного питания и т.п.) и стоимости работ по монтажу сети. Подсчитываются итоговые расходы на создание ЛВС;

•структурная схема ЛВС в виде графической схемы с конкре тизацией основных технических параметров каждого узла (серве ров коммуникационных центров, пользовательских ПК).

Тема 4. Анализ средств виртуализации

Курсовая работа может выполняться индивидуально или груп пой студентов до трех человек. В последнем случае каждый студент в практической части курсовой работы использует «индивидуаль ное» средство создания виртуальных машин.

Цель работы – приобретение навыков в использовании средств виртуализации.

Постановка задачи. Требуется провести исследование и анализ средств виртуализации. В отчете дается сравнение технических па раметров (функциональных возможностей) и оценка стоимости и экономической эффективности применения средств виртуализа ции.
