Основные типы сварных соединений, применяемые при изготовлении судовых конструкций и в машиноремонте
Условное обозначение соединения |
Конструктивные элементы |
Формула для расчёта площади поперечного сечения наплавленного металла шва | |
Подготовленных кромок свариваемых деталей |
Сварного шва | ||
1 |
2 |
3 |
4 |
С4 |
Fн=sb+0,75eg+0,75e1g1 | ||
С7 |
▪ для первого прохода Fн=0,6sb+0,75eg; ▪ для второго прохода F′н=(s-а)b+0,75e1g1 | ||

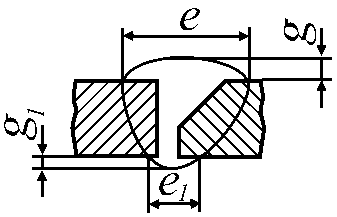

С9 |
▪ со стороны разделки Fн=sb+0,5(s-c)2tgα+0,75eg ▪ для подварочного шва F′н=0,75e1g1 | ||
С21 |
▪ со стороны разделки Fн=sb+(s-c)2tgα+0,75eg ▪ для подварочного шва F′н=0,75e1g1 | ||
Т1 |
▪ ручная сварка Fн=0,5k2+1,05kg; ▪ автоматическая сварка Fн=0,5k2+1,05kg+0,56kb; ▪ полуавтоматич. cварка Fн=0,5k2+1,05kg+0,28kb | ||
Т3 |
Окончание табл. 1.1
1 |
2 |
3 |
4 |
Т7 |
|
▪ со стороны разделки Fн=sb+0,5(s-c)2tgα+0,75eg ▪ для подварочного шва F′н=0,5k2+1,05kg | |
Н1 |
аналогично соединению Т1 |
Качество сварных швов определяется так же коэффициентами формы провара ψпр и выпуклости валика ψв:
▪ для стыковых швов ,;
▪ для угловых швов ,,
где а – высота углового шва без выпуклости или глубина проплавления (см. рис. 1.2).
Конфигурация зоны проплавления, определяемой коэффициентом формы провара, влияет на характер первичной кристаллизации и технологическую прочность сварных швов, то есть стойкость швов против образования кристаллизационных трещин, вибрации и ударов. Например, большую склонность к образованию трещин имеют узкие швы с большой глубиной проплавления и широкие швы с малой глубиной проплавления.
Поэтому значения коэффициентов ψпр и ψв должны иметь оптимальные пределы:
▪ для стыковых швов ;;
▪ для угловых швов ;.
Исходными данными для расчёта основных параметров режима сварки являются:
- марка и толщина металла;
- способ сварки;
- тип и пространственное положение сварного соединения;
- конструктивные элементы и размеры подготовки кромок свариваемых деталей и сварных швов, предусмотренные стандартами;
- технологическая свариваемость металла.
Технологическая свариваемость – это свойство металла образовывать при установленной технологии сварки соединение, отвечающее требованиям, обусловленным спецификой конструкции и условиям ее эксплуатации.
Технологическая свариваемость определяет чувствительность основного металла и металла шва к термомеханическому воздействию при сварке (склонность к росту зерна, закалке, образованию разного рода трещин, склонность к потере металлом антикоррозионных и других специальных свойств и др.).
В заданиях контрольной работы предусмотрены расчёты режимов сварки малоуглеродистых и низкоуглеродистых судостроительных сталей, не чувствительных к термическому циклу сварки, так как они обладают значительным запасом пластичности при относительно низком содержании углерода и других легирующих элементов, а следовательно, обладают хорошей свариваемостью и не требуют предварительного подогрева и последующей термообработки. К таким сталям относят стали с эквивалентным содержанием углерода Сэ≤25%. Поэтому расчёт режимов ведут независимо от марки, химического состава и механических свойств основного металла при выбранных сварочных материалах. Результатом расчёта являются основные параметры режима сварки для заданных по стандарту размеров и формы сварных швов.
Общий порядок расчёта режимов сварки предусматривает:
1) выбор размеров сварных швов по стандартам или в соответствии с требованиями Российского Речного Регистра;
2) расчёт или выбор по нормативам площади поперечного сечения наплавленного металла шва или площади провара металла;
3) выбор или расчёт диаметра электрода (проволоки);
4) назначение глубины проплавления металла;
5) расчёт и проверка на допускаемую плотность силы сварочного тока;
6) расчёт скорости сварки;
7) расчёт скорости подачи электродной проволоки;
8) расчёт напряжения на дуге;
9) расчёт погонной энергии дуги;
11) назначение вылета электродной проволоки;
12) назначение расхода защитного газа.
