24. Устройство трехфазного синхронного генератора.

Синхронная машина состоит из двух основных частей — статора и ротора Статор, являющийся неподвижной частью машины, по конструкции аналогичен статору асинхронного двигателя. Трехфаз­ная обмотка статора выполнена с таким же числом полюсов, как и ротора Ротор — вращающаяся часть машины — представляет собой систему полюсов, на которых расположена обмотка возбуждения. Ротор служит для создания основного магнитного потока. По кон­струкции различают роторы с явно и неявно выраженными полю­сами.

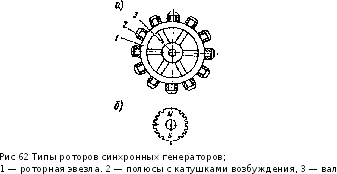

Ротор с явно выраженными полюсами (рис 62,а) состоит из стального вала, роторной звезды и полюсов возбуждения с полюс­ными катушками, укрепленными на ободе роторной звезды.

При больших частотах вращения (3 тыс об/мин), исходя из со­ображений механической прочности, ротор выполняют неявнопо-люсным (рис 62,6) с выфрезерованнымн на его поверхности про­дольными пазами, в которые закладывают обмотку возбуждения.

На валу ротора устанавливают контактные кольца, к которым присоединяют выводы обмотки возбуждения. Кольца надежно изо­лируют от вала и друг от друга. К кольцам прилегают щетки,

укрепленные в щеткодержателях, образуя скользящпй контакт. Через скользящий кон- такт обмотка возбуждения подключается к источнику постоянного тока. При подключе нии обмотки возбуждения вращающегося ротора к источнику постоянного тока созда­ется вращающийся вместе с ротором маг­нитный поток Ф, пересекающий трехфазную обмотку статора и по закону электромаг­нитной индукции в каждой фазной обмотке образуется наводящий э д с.

Э д с статора составляет симметричную трехфазную э д с, и при подключении к обмотке статора симметричной нагрузки эта обмотка нагружается симметричной системой токов. Машина при этом работает в режиме генератора

Как и все электрические машины, синхронные машины обрати­мы. У синхронных машин частота вращения п ротора равна частоте вращения n1 магнитного поля статора.

25. Принцип работы трехфазного синхронного генерато­ра.

Синхронными называются электрические машины, часто­та вращения которых связана постоянным соотношением с частотой сети переменного тока, в которую эта машина вклю­чена. Синхронные машины служат генераторами перемен­ного тока на электрических станциях, а синхронные двига­тели применяются в тех случаях, когда нужен двигатель, ра­ботающий с постоянной частотой вращения. Синхронные ма­шины обратимы, т.е. они могут работать и как генераторы, и как двигатели, хотя в конструкциях современных синхрон­ных генераторов и двигателей имеются небольшие, но прак­тически весьма существенные отличия. Синхронная маши­на переходит от режима генератора к режиму двигателя в зависимости от того, действует ли на ее вал вращающая или тормозящая механическая сила. В первом случае она полу­чает на валу механическую, а отдает в сеть электрическую энергию, а во втором случае она потребляет из сети электри­ческую энергию, а отдает на валу механическую энергию.

Основной магнитный поток синхронного генератора, созда­ваемый вращающимся ротором, возбуждается посторонним источником-возбудителем, которым обычно является гене­ратор постоянного тока небольшой мощности, установленный на общем валу с синхронным генератором. Постоянный ток от возбудителя подается на ротор через щетки и контактные кольца, установленные на валу ротора.

На валу ротора устанавливают контактные кольца, к которым присоединяют выводы обмотки возбуждения. Кольца надежно изо­лируют от вала и друг от друга. К кольцам прилегают щетки,

укрепленные в щеткодержателях, образуя скользящий контакт. Через скользящий контакт обмотка возбуждения подключается к источнику постоянного тока. При подключении обмотки возбуждения вращающегося ротора к источнику постоянного тока созда­ется вращающийся вместе с ротором маг­нитный поток, пересекающий трехфазную обмотку статора и по закону электромаг­нитной индукции в каждой фазной обмотке образуется наводящий э д с.

Э д с статора составляет симметричную трехфазную э д с, и при подключении к обмотке статора симметричной нагрузки эта обмотка нагружается симметричной системой токов. Машина при этом работает в режиме генератора.

Как и все электрические машины, синхронные машины обрати­мы. У синхронных машин частота вращения ротора равна частоте вращения магнитного поля статора.
