2.3. Расчет токовой отсечки без выдержки времени от междуфазных кз для линий с двухсторонним питанием

Токовая отсечка без выдержки времени от междуфазных КЗ в составе защит шкафа ШЭ2607.011.021 используется как вспомогательная защита и служит, в основном, для устранения мертвых зон при КЗ вблизи места установки защиты. Поэтому она выполняется ненаправленной и должна быть отстроена от максимального тока, проходящего через защиту при внешних КЗ с двух сторон защищаемой линии.

2.3.1. Технические данные токовой отсечки [9].

Схема токовой отсечки содержит (рис.1.4):

- три реле максимального тока;

- цепи логики.

Диапазон уставок по току срабатывания реле максимального тока от 0,35 до 30 Iном.

Коэффициент возврата реле максимального тока не менее 0,9.

Время срабатывания реле максимального тока при подаче входного тока, равного 2 Iср не более 0,025 с

Время возврата реле максимального тока при сбросе входного тока от 10 Iср до 0 не более 0,04 с.

В защите обеспечен диапазон уставок по выдержке времени токовой отсечки от 0.0 до 1,0 с.

Токовая отсечка может быть введена в работу постоянно или только при включении выключателя. Время ввода отсечки при включении выключателя задается в диапазоне от 0,7 до 2,0 с.

2.3.2. Выбор параметров срабатывания

Ток срабатывания отсечки без выдержки времени выбирается большим из расчета по двум условиям:

а) по условию отстройки от трехфазных КЗ вне защищаемой линии:

(2.17)

где kотс = 1.2 - коэффициент отстройки, учитывающий наличие апериодической составляющей в токе КЗ, а также погрешности расчетов и настройки реле;

- наибольшее из значений периодической составляющей тока в защите при трехфазном КЗ на шинах подстанций с двух сторон защищаемой линии (точка К1 и К2, рис.2.5) . За расчетный принимается больший из токов и.

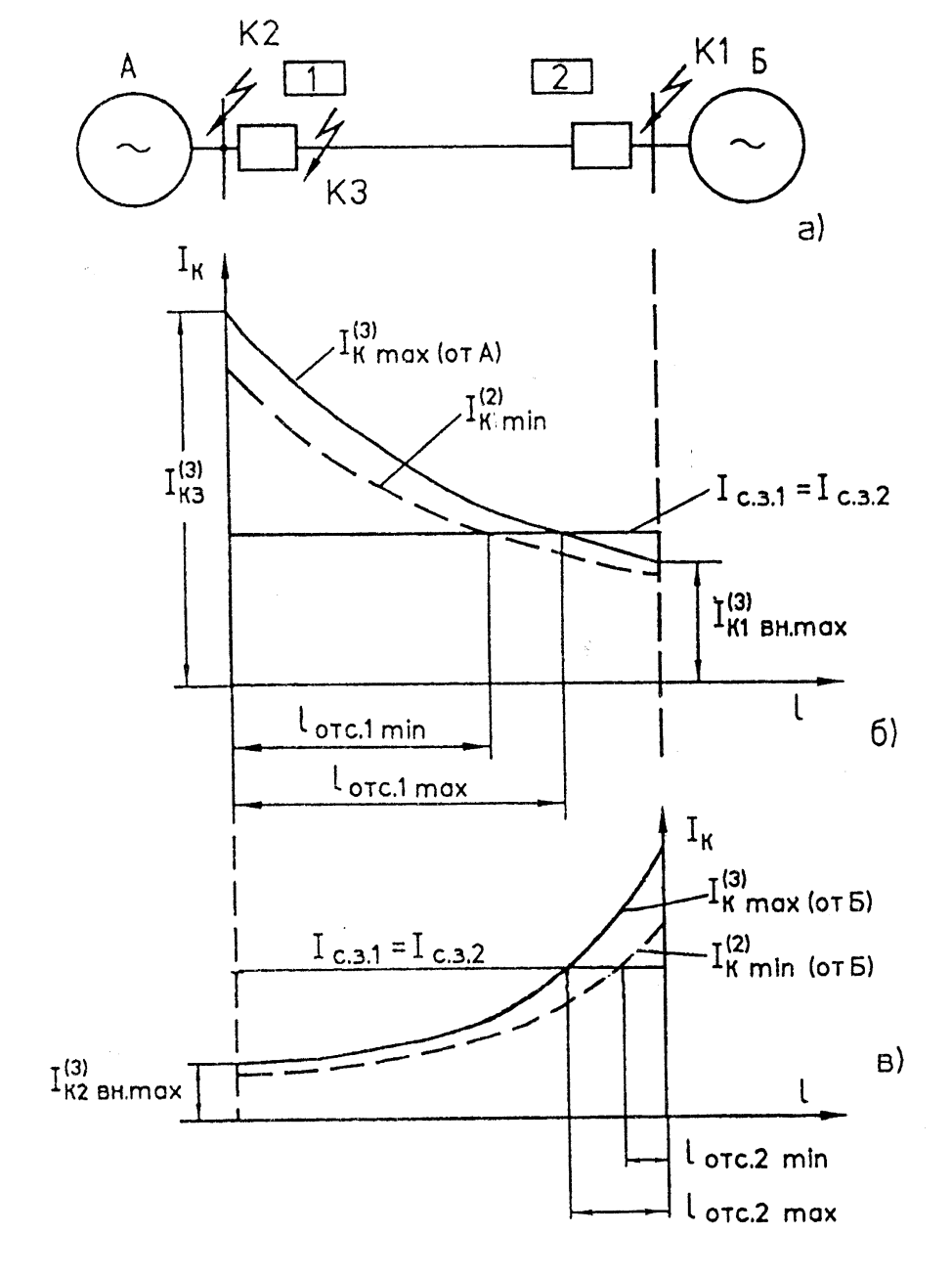

Рис.2.5. К расчету токовых отсечек

б) по условию отстройки от уравнительного тока при качаниях в системе:

Ic.з = kотсIкач.max (2.18)

где kотс = 1.1,

Iкач.max - максимальный уравнительный ток качаний при асинхронном режиме системы.

Максимальный ток качаний при условии, что векторы ЭДС двух частей системы расходятся на 180, а ЭДС генераторов на 5% больше номинального напряжения, может быть определен по выражению:

(2.19)

где ХA и ХБ - сопротивление двух частей системы, связанных рассматриваемой ЛЭП;

XЛ - сопротивление ЛЭП (рис.2.6).

Рис. 2.6. К расчету токов качаний: а – поясняющая схема; б – схема замещения.

Из двух полученных значений тока срабатывания отсечки за расчетный ток принимается его большее значение. Как видно из рис. 2.5, обе ненаправленные отсечки 1 и 2, установленные с двух сторон защищаемой ЛЭП, выбираются по одним и тем же условиям и имеют одинаковый ток срабатывания:

Ic.з.1 = Iс.з.2

Зона действия отсечки может быть определена графически по кривым изменения токов КЗ в минимальном режиме. Если длина зоны отсечки менее (20 40)% защищаемой ЛЭП, то отсечка не используется.

Возможна оценка пригодности отсечки по коэффициенту чувствительности:

(2.20)

где Iс,з - выбранный ток срабатывания отсечки,

- ток двухфазного КЗ в минимальном режиме системы при повреждении вблизи места установки защиты (точка К3, рис.2.5).

Допускается иметь kч  1.2.

Определение тока срабатывания реле (уставки) производится по выражению

, (2.21)

где - коэффициент трансформации трансформаторов тока.

2.3.3. Пример расчета токовой отсечки без выдержки времени от междуфазных КЗ.

Данные для расчета.

Рассчитаем токовую отсечку для линии с двухсторонним питанием W1. Схема участка сети для этого случая приведена на рис.2.7.

Параметры линии:

Напряжение линии 230 кВ, длина 80 км,

удельное сопротивление провода Худ = 0,4 Ом/км.

Коэффициент трансформации трансформаторов тока KI = 1000/5.

Токи трехфазного КЗ для замыканий в различных точках можно рассчитать на ЭВМ по программе, имеющейся на кафедре, или выполнить вручную. Рекомендации по расчету токов КЗ даны в главе 6.

Токи двухфазного КЗ определяются по выражению:

(2.22)

Максимальные значения токов трехфазного КЗ по линии W1 для каждой точки КЗ (К1, К2, К3), рассчитанные отдельно от станции и от системы, приведены в табл.2.3.

Таблица 2.3.

Точка КЗ

К1

К2

К3

Ток от станции,

кА

4,845

3,06

2,24

Ток от системы,

кА

2,05

2,72

4,04

Максимальный ток качаний Iкач max = 2,6 кА.

Расчет тока срабатывания токовых отсечек.

Ток срабатывания отсечки без выдержки времени выбирается по двум условиям:

а) по условию отстройки от внешнего трехфазного КЗ, при этом

из двух токов внешнего КЗ выбираем больший = 2,24 кА.

= 1,2 ·2,24 = 2,69 кА.

б) по условию отстройки от уравнительного тока при качаниях

= 1.1 · 2,6 = 2,86 кА.

Из двух полученных значений за расчетный ток срабатывания принимаем больший. Обе ненаправленные отсечки, установленные с двух сторон защищаемой ЛЭП, будут иметь одинаковый ток срабатывания

кА.

На рис.2.7 построены расчетные кривые токов трехфазного и двухфазного КЗ и определены зоны действия отсечек.

Как видно из рисунка, обе отсечки имеют достаточные зоны действия и их следует устанавливать.

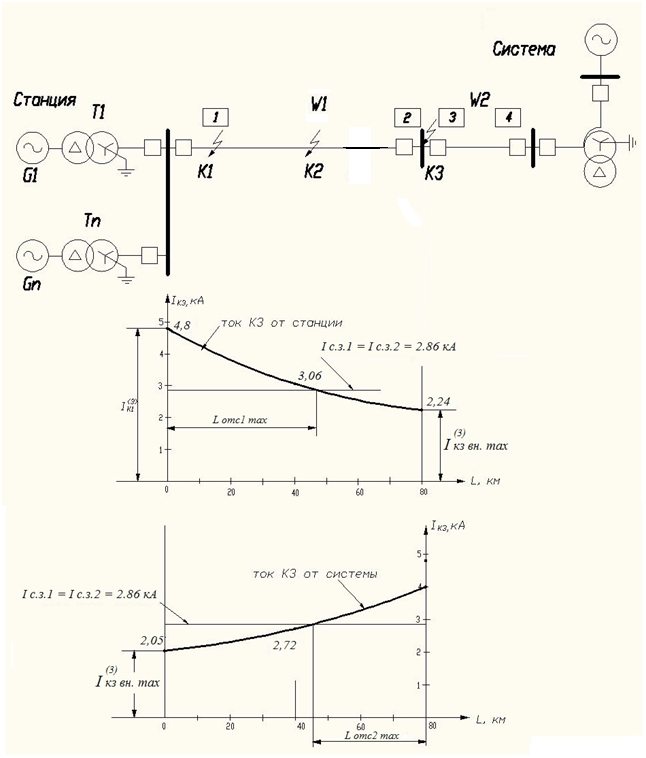

Рис.2.7. Рассчитанные кривые токов трехфазного КЗ и зоны действия мгновенных токовых отсечек

Можно оценить эффективность отсечек по коэффициенту чувствительности при двухфазном КЗ вблизи места установки отсечки.

Для отсечки 1

> 1,2.

Для отсечки 2

> 1,2.

Ток срабатывания реле (уставка) равен

А.
