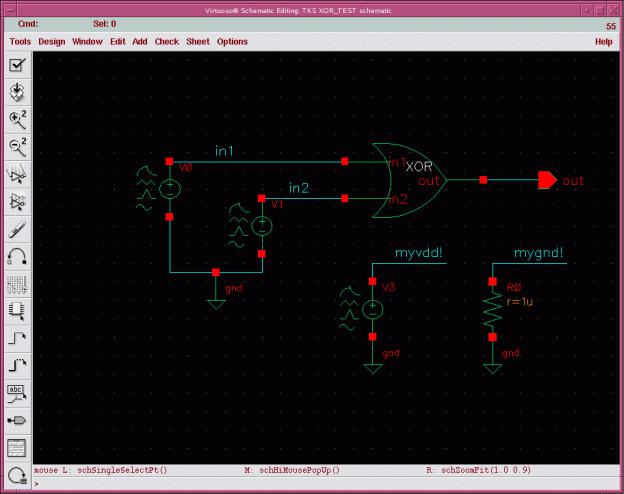

рис. 4.4 Тестовая схема.
рис. 4.5 Окно параметров источника V0.

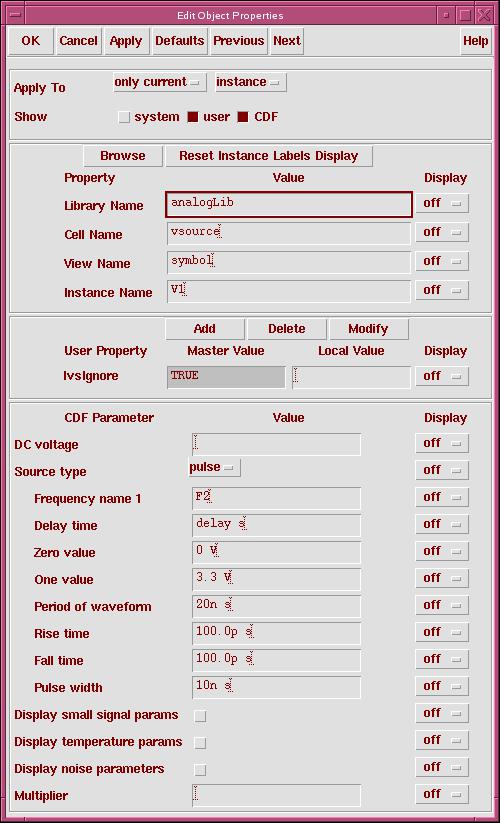

рис. 4.6 Окно параметров источника V1.
Окно симулятора приведено на рис. 4.7. Полученные временные диаграммы входных и выходных сигналов фазового детектора на XOR приведены на рис. 4.8.

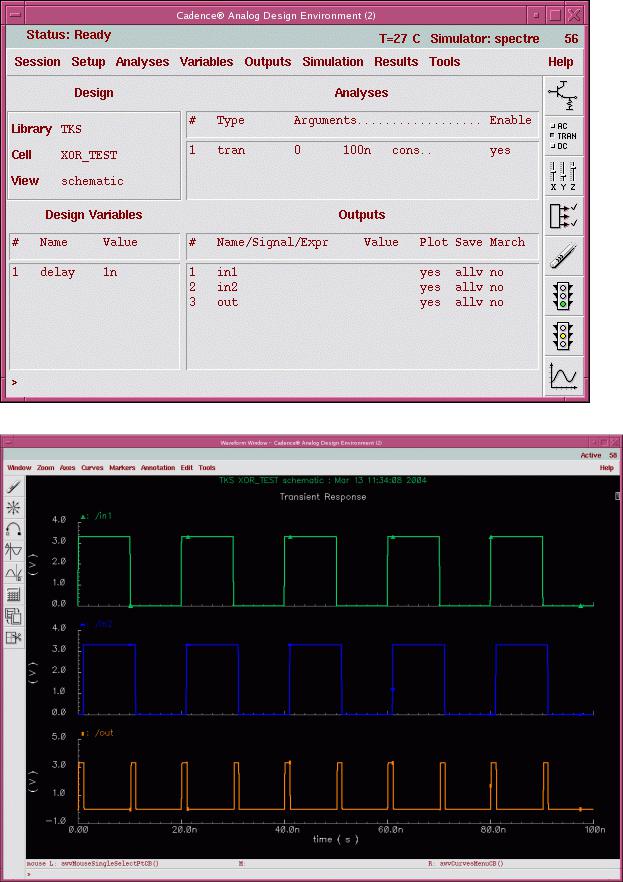

рис. 4.7 Окно симулятора.
рис. 4.8 Временные диаграммы входных и выходных сигналов фазового детектора на XOR.
5 Получение передаточной характеристики фазового детектора на
XOR.
Для получения передаточной характеристики воспользуемся возможностью моделирования напрямую через программный код на языке SKILL.
В окне симулятора (рис. 4.7) выбираем Session→Save Script. Появляется окно Save Ocean Script to File (рис. 5.1). В поле File Name указываем имя файла с кодом программы – XOR.ocn (рис. 5.2).
рис. 5.1 Окно сохранения кода.
рис. 5.2 Сохраняем в файл XOR.ocn.
рис. 5.3 Автоматически сгенерированный код.
Появляется окно текстового редактора с автоматически (в зависимости от параметров симуляции) составленной программой (рис. 5.3). Вносим изменения в код в выделенных рамкой строках согласно рис. 5.4.
рис. 5.4 Код программы для получения передаточной характеристики.
рис. 5.5 Загрузка программы в окне CIW.
Для загрузки составленной программы в окне CIW пишем команду load(“XOR.ocn”) (рис. 5.5). По окончании расчета выводится передаточная характеристика (рис. 5.6).
Для определения коэффициента передачи детектора в начале и в конце линейного участка характеристики ставим маркеры и искомый KVCO будет равен величине slope.

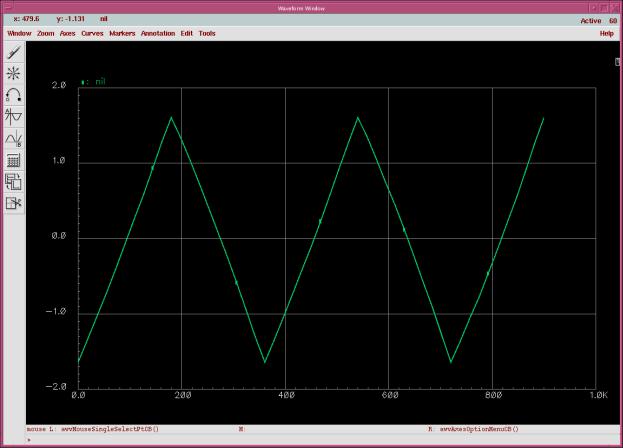

рис. 5.6 Передаточная характеристика фазового детектора на XOR.
