Рис.11. Переходная характеристика пассивного интегратора

SCHEME4

Рис.12. Переходная характеристика пассивного дифференциатора

Контрольные вопросы

1.С какими файлами работает программа PSpice?

2.Как подготовить схему для описания в программе PSpice?

3.В каком формате описываются резисторы для моделирования в программе PSpice?

4.В каком формате описываются конденсаторы для моделирования в программе

PSpice?

5.В каком формате описываются постоянные источники напряжения для моделиро- вания в программе PSpice?

6.В каком формате описываются импульсные источники напряжения для моделиро- вания в программе PSpice?

7.Показать, как рассчитывается номинал резистора по вольт-амперной характеристи- ке (см. рис.9).

8.Получить алгебраическое выражение для расчета выходного сопротивления в схеме на рис.2 при подключении нагрузочного сопротивления и сравните с полученными харак- теристиками (см. рис.10).

PDF created with FinePrint pdfFactory Pro trial version http://www.fineprint.com

9.Объяснить переходную характеристику, полученную для пассивного интегратора

(см. рис.11).

10.Объяснить переходную характеристику, полученную для пассивного дифферен- циатора (рис.12).

Приложение

Исходные данные:

1.Пример входного файла описания схемы на рис.1 и задания на расчет вольт- амперной характеристики резистора.

SСНЕМE1 *SIMULATION_VA_R

.PROBE

.OPT ACCT LIST NODE OPTS NOPAGE

.DC V1 0 5 .01 V1 1 0 DC 0 R1 1 0 10K

.PRINT DC I(R1)

.END

2.Пример входного файла описания схемы на рис.2 и задания на расчет передаточной характеристики резистивной цепочки.

SСНЕМE2

* SIMULATION_Vout

.PROBE

.OPT ACCT LIST NODE OPTS NOPAGE

.DC V1 0 3 .01 V1 1 0 DC 0 R1 1 2 3K

R2 2 0 3K R1H 2 0 1k R3 1 4 3K R4 4 0 3K R2H 4 0 3k R5 1 6 3K R6 6 0 3K R3H 6 0 6k

.PRINT DC V(2) V(4) V(6)

.END

3.Пример входного файла описания схемы на рис.3 и задания на расчет переходной характеристики.

SСНЕМE3

* SIMULATION_Vout(t)

.PROBE

.OPT ACCT LIST NODE OPTS NOPAGE

.TRAN 10.n 5u

V1 1 0 PULSE(0 5 .2u 10.n 10.n 1u 2.5u) R1 1 2 1K

C1 2 0 100p

.END

4.Пример входного файла описания схемы на рис.4 и задания на расчет переходной характеристики.

SСНЕМE4

PDF created with FinePrint pdfFactory Pro trial version http://www.fineprint.com

* SIMULATION_Vout(t)

.PROBE

.OPT ACCT LIST NODE OPTS NOPAGE

.TRAN 10.n 5u

V1 1 0 PULSE(0 5 .2u 10.n 10.n 1u 2.5u) R1 2 0 10k

C1 1 2 10p

.END

PDF created with FinePrint pdfFactory Pro trial version http://www.fineprint.com

Лабораторная работа № 2. Исследование характеристик активного элемента по постоянному и переменному

сигналу

Цель работы: приобретение практических навыков по моделированию схем с актив- ными элементами.

Продолжительность работы – 4 ч.

Задание

В лабораторной работе необходимо выполнить моделирование четырех схем с актив- ными элементами. В первых трех заданиях на моделирование необходимо получить вы- ходные вольт-амперные характеристики активных элементов по постоянному току (диод D1 – схема на рис.1,

Рис.3. Схема моделирования выходной вольт-амперной характеристики полевого n-МОП-транзистора

В четвертом и пятом заданиях моделируется динамическая характеристика диода и биполярного транзистора в режиме переходного анализа.

PDF created with FinePrint pdfFactory Pro trial version http://www.fineprint.com

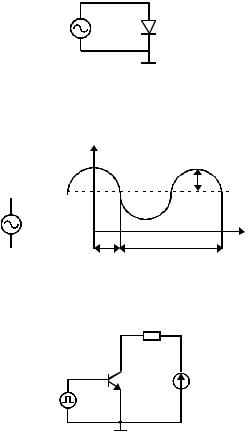

Рис.4. Схема моделирования переходной

характеристики диода

1. Получить вольт-амперную характеристику диода для прямого и обратного включе- ния. Оценить влияние объемного сопротивления диода и температуры на ток, протекаю- щий через диод.

PDF created with FinePrint pdfFactory Pro trial version http://www.fineprint.com
