ми. В приемнике цветоразностные сигналы для каждой строки восстанавлива-
ются сложением с использованием линии задержки.
В системе SECAM сигналы цветности чередуются с частотой строк, т.е.
цветовая четкость хуже в 2 раза. Однако это не ухудшает цветовосприятия. Ос-
новные характеристики системы SECAM: число строк 625, частота полей 50 Гц,
поднесущая цветности B-Y 4.25 МГц ± 230 кГц, R-Y 4.406 МГц ± 280 кГц, не-
сущая звука 6.5 МГц.
Цифровое телевидение
Основные характеристики цифрового ТВ сигнала нормированы МСЭ-Р
для 525- и 625-строчных систем. Преобразование аналогового сигнала цветного ТВ осуществляется с частотой дискретизации яркостного сигнала 13,5 МГц и цветоразностных — 6,75 МГц. Это соотношение частот дискретизации обозна-
чается 4:2:2. Для более сложных процессов обработки предусмотрен стандарт
4:4:4. Скорость передачи цифрового ТВ сигнала даже при использовании стан-
дарта 4:2:2 получается высокой и составляет 216 Мбит/с.
Методами сжатия видеоданных удается снизить скорость передачи до
4% от исходной. Различными организациями проводятся работы по стандарти-
зации методов сжатия. В настоящее время разработаны следующие стандарты:
1.Indeo (Intel Video) — разработан фирмой Intel;
2.JPEG — разработан группой экспертов в области фотографии (Joint Photographic Experts Group) для неподвижных изображений;
3.MPEG — разработан группой экспертов в области движущихся объектов
(Motion Picture Experts Group) для подвижных изображений. Например,
видеокадр в стандарте NTSC формата 512 400 точек 24 разряда на точку
с первоначального размера 22 Мбайт может быть сжат до 0,45...17 Мбайт.
В настоящее время широко применяется вторая версия стандарта.
К перспективным системам телевидения можно отнести телевидение вы-
сокой четкости и многопрограммное цифровое телевидение.
212
ТВ высокой четкости (ТВЧ) предполагает изменение формата изображе-
ния от 4:3 к 16:9 и увеличение числа строк свыше 1000. В Японии разработана и введена в эксплуатацию в 1989 году система 1125 строк, 60 полей. В рамках ЕС разработана система 1250 строк, 50 полей.
Передача полноформатного сигнала ТВЧ цифровыми методами
(1024 768, 32 бита, 30 кадров/с) требует скорости 755 Мбит/с.
Многопрограммное цифровое ТВ (МПТВ-6-7-8) предполагает передачу по стандартным каналам сжатых цифровых сигналов нескольких ТВ программ вместо одной программы стандартного ТВ или ТВЧ. В настоящее время удает-
ся передать от 4 до 10 ТВ программ в одном стандартном ТВ канале.
Глава 15 Системы подвижной радиосвязи
Мировой рынок подвижной радиосвязи продолжает стремительно раз-
виться. Глобальной стратегией развития подвижной радиосвязи является разра-
ботка и внедрение единых международных стандартов и создание на их основе международных и глобальных сетей общего пользования.
В настоящее время доминирующее положение на рынке подвижной ра-
диосвязи занимают:
профессиональные (частные) системы подвижной радиосвязи (PMR,
PAMR);
системы сотовой подвижной радиосвязи (Cellular Radio Systems);
системы беспроводных телефонов (Cordless Telephony).
Профессиональные системы подвижной радиосвязи
Профессиональные (частные) системы подвижной радиосвязи (PMR —
Professional Mobile Radio, PAMR — Public Access Mobile Radio) исторически появились первыми. Системы, обеспечивающие взаимодействие с телефонны-
ми сетями общего пользования, получили название частных (PAMR), а не обес-
печивающие такого взаимодействия — профессиональных (PMR), т.е. обеспе-
чивающих связью замкнутую группу абонентов.
В первых профессиональных системах передатчик и приемник проекти-
ровались для работы на определенной фиксированной частоте. Каждый радио-
канал был закреплен за сравнительно небольшой группой абонентов, которые использовали его как общедоступную линию связи (рис. 15.1,а). Если число абонентов превышало возможности одного канала, образовывали другую груп-
пу, за которой закрепляли другой радиоканал.
В системе с общедоступным пучком каналов (транкинговые системы) (рис. 15.1,б) всем абонентам сети доступна целая группа каналов. При поступ-
лении вызова за парой абонентов закрепляется один из свободных в этот мо-
214
мент каналов. После отбоя канал освобождается и может быть предоставлен
любой другой паре абонентов.
Технически это выполняется:
1.последовательным поиском радиостанцией свободного канала (например,
по специальному маркерному сигналу незанятости). Однако такие сис-
темы характеризуются значительным временем установления соединения и могут применяться при небольшом количестве каналов (до 5...8);
2.специально выделенным общим каналом сигнализации, на который на-
строены все радиостанции сети в режиме дежурного приема. Такие сис-
темы являются наиболее распространенными.
Пропускная способность системы с общедоступным пучком каналов су-
щественно выше, чем системы с закрепленными каналами.
Радио |
Радио |
канал |
канал |
Радио |
Радио |
канал |
канал |
Радио |
Радио |
канал |
канал |
а) |
б) |

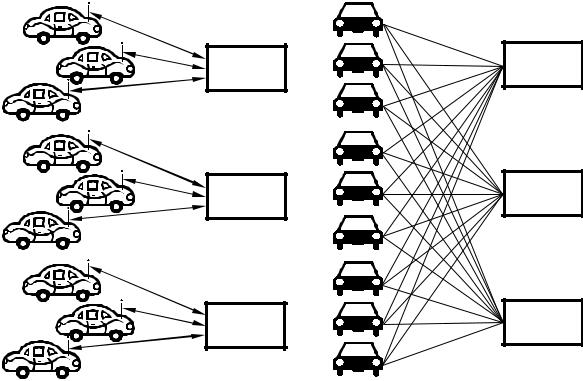

Рис. 15.1. Профессиональные (частные) системы подвижной радиосвязи
215
Например, единственный канал при вероятности блокировки (т.е. непре-
доставления канала из-за его занятости) 10% и средней продолжительности разговора 2,5 мин на одного абонента в часы наибольшей нагрузки позволит обслужить не более двух-трех абонентов. Двадцать таких каналов, используе-
мых порознь, позволят обслужить около 50 абонентов. При тех же условиях система с общедоступным пучком каналов, использующая те же 20 каналов,
сможет обслужить уже 420 абонентов, т.е. ее пропускная способность возраста-
ет более чем в 8 раз.
Сети профессиональной радиосвязи проектируются по аналогии с веща-
тельными сетями: достаточно мощный передатчик работает через высоко под-
вешенную антенну, охватывая территорию в пределах прямой видимости ра-
диусом до 40...50 км. При этом на площади обслуживания в 5...8 тысяч км2 або-
нентам может быть доступно несколько десятков радиоканалов.
На изложенном транкинговом принципе действия в 60-x годах была соз-
дана отечественная система подвижной связи «Алтай», которая в модернизиро-
ванном виде функционирует и по настоящее время в диапазоне 330 МГц. Хотя общие тенденции развития отечественных профессиональных систем подвиж-
ной радиосвязи отвечали современному мировому уровню, однако, они разра-
батывались в соответствии со стандартами России и не были ориентированы на западные стандарты, где уже наметилась тенденция международной стандарти-
зации и унификации оборудования.
Наиболее распространенным видом транкинговых систем являются сис-
темы с выделенным каналом управления, использующие международные стан-
дарты MTP 1327, MTP 1317, MTP 1343 и MTP 1347, разработанные первона-
чально в Великобритании на диапазоны частот 174...225 МГц и распространен-
ные позже на другие диапазоны.
Известны также транкинговые системы с совмещенным каналом управ-
ления, когда для передачи сигналов управления используется участок инфор-
мационной полосы звуковых частот, расположенный ниже спектра частот рече-
216
вого сигнала — в полосе до 150 Гц. Системы этого вида были разработаны фирмой E.F. Johnson (США) и получили обозначение LTR.
Общей тенденцией развития профессиональных систем подвижной ра-
диосвязи является переход от аналоговых корпоративных или национальных стандартов к цифровым международным стандартам с обеспечением конфи-
денциальности связи и роуминга абонентов. Эти тенденции, прежде всего, свя-
заны с внедрением общеевропейского стандарта на транкинговые системы под-
вижной радиосвязи TETRA, разработанного в рамках ETSI. Системы стандарта
TETRA обеспечивают передачу речевых сообщений в цифровой форме, пере-
дачу данных и т.д. TETRA обеспечивает прямую связь абонентов без участия базовых станций. В Европе внедрение систем стандарта TETRA началось с
1997 года, и в первую очередь в интересах служб безопасности, полиции и ох-
раны границ.
Однако эффективность транкинговых систем с радиальной структурой сети оказывается недостаточной для удовлетворения массового спроса на услу-
ги подвижной связи в густонаселенных районах.
Так, для Москвы с еѐ 10-миллионным населением обеспечение только
0,1% жителей подвижной связью при стандартных условиях качества обслужи-
вания (средняя длительность переговоров 1,5 мин, вероятность блокировки 5%)
потребует выделения примерно 250 радиоканалов или при ширине полосы од-
ного канала в 25 кГц соответственно двух полос частот по 6,25 МГц каждая.
Проблему организации подвижной связи для густонаселенных районов удалось решить путем построения сетей подвижной связи по сотовому принци-
пу.
Сотовые системы
Сотовая система подвижной радиосвязи (ССПС) использует большое число маломощных передатчиков, которые предназначены для обслуживания только сравнительно небольшой зоны, скажем, радиусом в 1...2 км.
217
Например, вместо использования единственного передатчика для обслу-
живания территории Москвы город можно разбить на множество небольших зон покрытия, называемых сотами. Чтобы понять, как это изменит общую кар-
тину, предположим, что все имеющиеся в распоряжении частотные каналы мо-
гут повторно использоваться в каждой ячейке сотовой структуры. Тогда тре-
буемые для 0,1 % жителей Москвы 250 каналов можно получить, например,
разделением обслуживаемой территории радиусом в 50 км на 25 ячеек радиу-
сом по 10 км с организацией в каждой ячейке только 10 радиоканалов с одним и тем же набором частот. Приведенный пример служит только для пояснения сотового принципа.
Расчеты показывают, что из-за недопустимо большого уровня взаимных помех ячейки с одинаковым набором частот необходимо перемежать буферны-
ми ячейками с другими наборами частот. Группа ячеек в зоне обслуживания с различными наборами частот называется кластером. На рис. 15.2 показан обра-
зец сотовой структуры с типичной для аналоговых сетей размерностью класте-
ра n = 7.
Если, например, для обслуживания абонентов в одной ячейке требуется набор из 10 частот, то для создания сотовой структуры с размерностью класте-
ра n = 7, обслуживающей сколь угодно большую территорию, необходимо рас-
полагать набором из 70 частот.
Основной потенциал сотовой идеи заключается в том, что уровень взаим-
ных помех зависит не от собственно расстояния между ячейками, а от отноше-
ния расстояния между ячейками к их радиусу.
Радиус ячейки зависит от мощности передатчика и, определяется разра-
ботчиком системы, который в процессе проектирования должен выбрать под-
ходящую размерность кластера. С уменьшением радиуса ячейки возрастает ко-
личество базовых станций, приходящихся на 1 км2 площади обслуживания и на
1 МГц используемой полосы частот.
218
Конечно, полномасштабное развертывание сотовой сети с самого начала
ееввода в эксплуатацию представляется чрезвычайно дорогостоящим. Обычно
ееразвертывание начинается с небольшого числа крупных ячеек, которые через некоторое время постепенно трансформируются в большее число более мелких ячеек. Такой способ преобразования называется расщеплением. Когда в неко-
торой ячейке нагрузка достигает того уровня, при котором существующее в ней число каналов оказывается недостаточным для поддержания установленного качества обслуживании абонентов (т.е. вероятность непредоставления канала при поступлении вызова оказывается больше установленного значения, как правило, до 5%), эта ячейка разделяется на несколько более мелких с понижен-
ной мощностью передатчиков. При этом пропускная способность сети на тер-
ритории расщепленной ячейки увеличивается в число раз, равное числу вновь образованных ячеек. Эта процедура может повторяться до тех пор, пока сеть не достигнет расчетного значения своей пропускной способности.
Зона излучения базовой станции Сота
в соте
|
F2 |
|
F7 |
F3 |
|
|
F1 |
|
F6 |
F4 |
Диапазон частот, |
Базовая |
|
|
|
используемый в соте |
|
станция |
|
|
F5 |
|
|
|
|

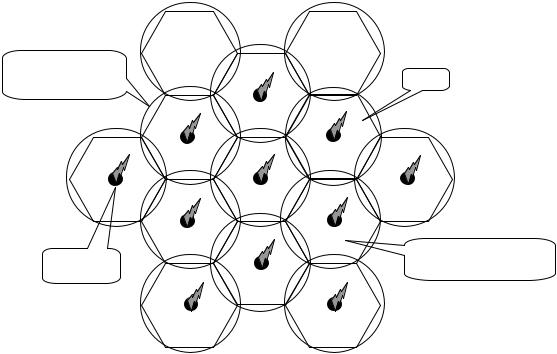

Рис. 15.2. Сегмент сотовой структуры
219
Ячейки небольших размеров требуются только в центральной части горо-
да со значительной плотностью абонентов. Ближе к окраинам плотность сни-
жается, и размеры ячеек могут увеличиваться. Расщепление ячеек может про-
изводиться достаточно гибко как в пространстве, так и во времени. По замыслу разработчиков сотовой системы она должна явиться чрезвычайно удобным средством в руках проектировщиков для возможности повышения пропускной способности именно там и именно в то время, где и когда это необходимо.
Использование сравнительно небольших ячеек создает проблему под-
держания непрерывности связи. При движении по произвольному маршруту объект (абонент ССПС) в течение одного сеанса связи может миновать не-
сколько ячеек. В этом случае непрерывность связи обеспечивается способно-
стью системы автоматически передавать связь с объектом тем базовым станци-
ям, в зоне действия которых он оказывается в данный момент.
Благодаря непрерывным измерениям уровней сигналов, поступающих в центр коммутации подвижной связи от базовых станций, ближайших к движу-
щемуся объекту, система может определить момент пересечения объектом гра-
ницы двух ячеек и переключить разговорный канал из первой ячейки во вторую в течение достаточно малого промежутка времени, не приводящего к наруше-
нию непрерывности разговора. Такая процедура, получившая название эста-
фетной передачи, требует весьма сложного алгоритма определения именно той ячейки из нескольких соседних, куда перемещается объект, а также быстродей-
ствующих алгоритмов и схемотехнических решений, обеспечивающих освобо-
ждение канала в первой ячейке и поиск свободного канала с восстановлением по нему связи во второй ячейке.
Реализация описанных основных принципов сотовой архитектуры:
использование маломощных передатчиков с радиопокрытием небольших по размеру ячеек;
повторное использование частот в пределах одной зоны обслуживания;
220
поэтапное увеличение пропускной способности за счет расщепления яче-
ек;
обеспечение непрерывности связи в процессе перемещения объекта от
ячейки к ячейке — привела в начале 80-х годов к созданию в ряде промышленно развитых стран
Европы и Северной Америки ССПС, которые положили начало массовому вне-
дрению услуг подвижной связи во всем мире.
Развернутые в 80-x годах ССПС относят к первому поколению. К ним от-
носятся стандарты AMPS (США), HCMTS (Япония), NMT-450 и NMT-900 (Се-
верная Европа), C-450 (Германия), TACS (Великобритания), ETACS (Англия,
Лондон), RTMS-101H (Италия) и Radiocom-200 (Франция). Они были рассчита-
ны в основном на обслуживание абонентов в рамках национальных границ, ис-
пользовали аналоговую ЧМ для передачи речи и внутриполосную (in-band)
сигнализацию в процессе установления соединения между абонентскими тер-
миналами и остальной сетью. Исключение составляла лишь система NMT-450 (NMT-900), которая была введена в эксплуатацию в 1981 году как международ-
ная система для четырех стран Северной Европы: Дании, Финляндии, Норвегии и Швеции.
Системы второго поколения проектировались для создания крупномас-
штабных сетей с учетом обеспечения международного «роуминга» — автома-
тическое обслуживание абонентов, приехавших со своими терминалами в дру-
гую страну. К настоящему времени разработано четыре стандарта:
1.пан-Европейский GSM;
2.два североамериканских стандарта ADC (D-AMPS) TIA IS-54 и CDMA
TIA IS-95 (последний принят в США в качестве национального стандарта четвѐртого поколения);
3.японский JDC.
Стандарт GSM является наиболее распространѐнным, его основные ха-
рактеристики подробнее рассматриваются в следующей главе.
