Введение

Рост автомобильного парка страны вызвал значительное расширение сети предприятий технического обслуживания и ремонта автомобилей и потребовал привлечение большого количества квалифицированных кадров.

Чтобы справиться с огромным объёмом работ по поддержанию растущего автомобильного парка в технически исправном состоянии, необходимо механизировать и автоматизировать процессы техобслуживания и ремонта автомобилей, резко повысить производительность труда.

Предприятия по техническому обслуживанию и ремонту автомобилей оснащаются более совершенным оборудованием, внедряются новые технологические процессы, обеспечивающие снижение трудоёмкости и повышение качества работ.

Актуальность рассматриваемого вопроса, касающегося избранной темы, состоит в том, что за счёт системы охлаждения (и не только) двигатель работает, насколько это возможно, дольше. Также система охлаждения способствует наименьшему износу двигателя.

Цель моей работы, заключается в том, чтобы наиболее подробно рассмотреть информацию, касающейся данной темы.

Задачи:

1. Определить назначение и виды системы охлаждения.

2. Рассмотреть устройство и раскрыть состав системы охлаждения.

3. Исследовать её техническое обслуживание.

4. Отметить особенности ремонта

5. И обозначить требования безопасности ремонта автомобилей.

Назначение, устройство и принцип работы

Система охлаждения автомобиля ваз 2107 поддерживает оптимальный тепловой режим двигателя путем регулируемого отвода тепла от наиболее нагревающихся деталей. Система охлаждения двигателя ваз 2107 - жидкостная, герметичного типа, с принудительной циркуляцией охлаждающей жидкости и расширительным бачком.

К системе охлаждения подключен радиатор отопителя салона автомобиля ваз 2107. Нагретая охлаждающая жидкость из головки блока цилиндров поступает по шлангу через открытый кран в радиатор отопителя, а затем (через трубку отвода жидкости) - в насос охлаждающей жидкости.

Насос охлаждающей жидкости автомобиля ваз 2107 - центробежный, приводится в действие от шкива коленчатого вала клиноременной передачей. Насос охлаждающей жидкости ваз 2107 состоит из корпуса и крышки, изготовленных из алюминиевого сплава. Крышка насоса охлаждающей жидкости крепится гайками к четырем шпилькам, ввернутыми в корпус насоса. Между корпусом насоса охлаждающей жидкости и крышкой установлена уплотнительная прокладка. Валик насоса охлаждающей жидкости вращается в двухрядном закрытом подшипнике. На передний конец валика насоса охлаждающей жидкости напрессован фланец шкива привода насоса, а на задний - чугунная или пластмассовая крыльчатка.

Радиатор автомобиля ваз 2107 - вертикальный, трубчатопластинчатый, с двумя пластмассовыми бачками и алюминиевой сердцевиной. Радиатор установлен на двух резиновых подушках и крепится к кузову автомобиля ваз 2107 двумя болтами. Заливная горловина радиатора закрывается герметично пробкой и соединяется шлангом с расширительным бачком. Пробка радиатора имеет выпускной (паровой) клапан, поджимаемый пружиной к посадочному пояску заливной горловины, и впускной клапан, через который радиатор соединен с расширительным бачком. Впускной клапан не прижат к седлу и имеет зазор 0,5-1,1 мм, что обеспечивает впуск и выпуск охлаждающей жидкости в расширительный бачок при нагреве или охлаждении. При резком увеличении температуры или закипании жидкости впускной клапан не успевает выпустить жидкость в расширительный бачок и закрывается, разобщая систему охлаждающей жидкости с расширительным бачком. Когда, вследствие дальнейшего нагрева охлаждающей жидкости, происходит увеличение давления до 50 кПа, открывается выпускной клапан и часть охлаждающей жидкости начинает поступать в расширительный бачок. Расширительный бачок закрыт пробкой с резиновым клапаном, поддерживающим давление в бачке, близкое к атмосферному.

Электровентилятор радиатора ваз 2107 - установлен за радиатором. Для уменьшения шума при работе лопасти крыльчатки вентилятора охлаждения имеют переменный по радиусу угол установки и шаг. Электровентилятор карбюраторного двигателя включается от датчика, ввернутого в нижнюю часть правого бачка радиатора. На автомобилях ваз 2107 ранних выпусков с постоянной принудительной вентиляцией датчик включения вентилятора и электровентилятор не устанавливались. Крыльчатка вентилятора крепилась к шкиву насоса охлаждающей жидкости и вращалась постоянно при работающем двигателе на автомобиле ваз 2107. На инжекторном двигателе автомобиля ваз 2107 электровентилятор управляется командами ЭБУ (через реле). Исходными данными для этих команд служит сигнал датчика температуры охлаждающей жидкости, установленного в отводящем патрубке системы охлаждения. Термостат ваз 2107 - термостат системы охлаждения служит для поддержания требуемого теплового режима работы двигателя автомобиля ваз 2107 и ускорения его прогрева. При температуре охлаждающей жидкости ниже 80 °С основной клапан термостата закрыт, а перепускной клапан - открыт. Охлаждающая жидкость циркулирует из рубашки охлаждения блока цилиндров через перепускной клапан термостата к насосу, который снова подает жидкость в рубашку охлаждения, минуя радиатор (малый круг). Этим обеспечивается быстрый прогрев двигателя автомобиля ваз 2107. Температура начала открытия основного клапана термостата на автомобиле ваз 2107 должна находиться в интервале 80,6-81,5°С. Полный ход основного клапана термостата должен составлять не менее 6 мм. При нагреве охлаждающей жидкости выше 94°С основной клапан термостата полностью открывается, а перепускной клапан термостата закрывается. Охлаждающая жидкость поступает из рубашки охлаждения через подводящий шланг к радиатору. От радиатора охлаждающая жидкость по отводящему шлангу проходит через основной клапан термостата к насосу, который вновь подает охлаждающую жидкость в рубашку охлаждения (большой круг). В интервале температур 80-94°С клапаны термостата находятся в проме-жуточном положении, и жидкость циркулирует как по малому, так и по большому кругу. Независимо от положения клапанов термостата, при открытом кране отопителя охлаждающая жидкость всегда циркулирует через радиатор отопителя. Кроме того, охлаждающая жидкость постоянно циркулирует через узел подогрева впускного трубопровода или корпуса дроссельной заслонки (на инжек-торном двигателе автомобиля ваз 2107).

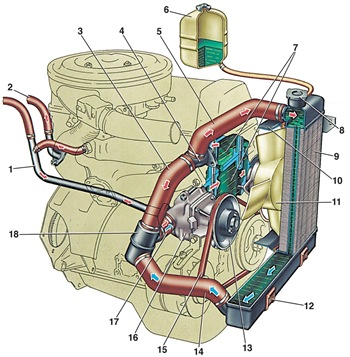

Рис. .Система охлаждения: 1 — трубка отвода жидкости от радиатора отопителя; 2 — шланг отвода горячей жидкости из головки цилиндров в радиатор отопителя; 3 — перепускной шланг термостата; 4 — выпускной патрубок рубашки охлаждения; 5 — подводящий шланг радиатора; 6 — расширительный бачок; 7 — рубашка охлаждения; 8 — пробка радиатора; 9 — радиатор; 10 — кожух вентилятора; 11 — вентилятор; 12 — резиновая опора радиатора; 13 — шкив привода насоса охлаждающей жидкости; 14 — отводящий шланг радиатора; 15 — ремень привода насоса и генератора; 16 — насос охлаждающей жидкости; 17 — шланг подачи охлаждающей жидкости в насос; 18 — термостат. Стрелками указано направление движения жидкости.
