Контрольные вопросы:

1. Чем определяется угол наклоне линии нагрузки?

2. Какие элементы служат для установления тока покоя базы.

3. Каково назначение конденсаторов?

4. Каково назначение амплитудной характеристики?

5. В какой области частот коэффициент усиления не зависит от частоты усиливаемого сигнала?

6. Чем обусловлен завал АЧХ в области высоких частот?

7. Как оцениваются частотные (линейные) искажения усилителя?

8. Как определяется полоса пропускания усилителя?

Лабораторная работа №5 Моделирование усилительного каскада на биполярном транзисторе по схеме с общим эмиттером с помощью программы «Proteus isis»

Цель работы: Исследовать основные характеристики усилительного каскада низкой частоты на биполярном транзисторе по схеме с общим эмиттером путем моделирования в программе «Proteus ISIS» :

- амплитудную характеристику усилителя

- амплитудно-частотную характеристику усилителя

Исследовать влияние отрицательной обратной связи на качество усилителя.

Продолжительность работы – 4 часа.

Описание автоматизированного рабочего места студента

Автоматизированное рабочее место студента базируется на стандартных IBMPC— совместимых компьютерах. Пример конфигурации компьютера приводится ниже.

Системный блок с двухъядерным процессором Intel Celeron E1200 (2x1.6 Ггц), ОЗУ 1024 Мб, жёсткий диск 250 Гб, DVD±RW привод, встроенные видео, аудио и сетевые карты.
Монитор 16" TFT ASUS AS VW161D Black
Клавиатура Genius KB-06XE Black
Мышь Genius NetScroll 100 Silver
Для работы программы «Proteus ISIS» требуется операционная система Windows 95/98/Me/NT/2000/XP

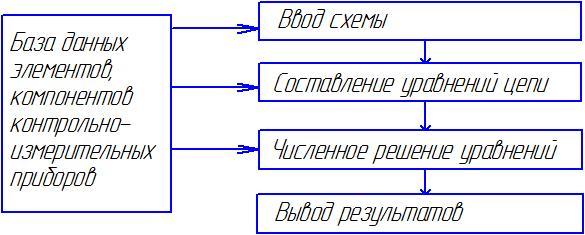

Основные части программы «Proteus ISIS» показаны на Рисунке 1. Ввод схемы осуществляется путём запроса из базы данных нужных элементов и приборов. Элементы соединяются проводами. В программе моделирования создаётся внутреннее описание схемы с использованием уравнений элементов (например, закона Ома для линейных элементов или модели Эберса-Молла для биполярного транзистора) и соединений (Законы Кирхгофа). Численное решение уравнений цепи выполняется для разных видов сигналов.

Рисунок 1

В схему можно включить контрольно измерительные приборы (вольтметр, амперметр). Для визуального наблюдения за формой сигнала используется виртуальный осциллограф. Для исследования схемы предусмотрены генераторы сигналов различной формы (в том числе и синусоидальные)

Для ознакомления с работой программы рекомендуется воспользоваться видеоматериалом, расположенным на сайте www.proteus123.narod.ru.

Рабочее задание:

1. Включить компьютер и запустить программу «Proteus ISIS».

2. Собрать схему усилителя в соответствии с номером задания.

3. Настроить начальное положение рабочей точки усилителя без обратной связи.

4. Исследовать амплитудную характеристику усилителя.

5. Исследовать амплитудно-частотную характеристику усилителя.

6. Настроить рабочую точку с обратной связью на резисторе R4.

7. Исследовать амплитудную характеристику.

8. Исследовать амплитудно-частотную характеристику.

9. Настроить рабочую точку с глубокой обратной связью на резисторе R3.

10. Исследовать амплитудную характеристику.

11. Исследовать амплитудно-частотную характеристику.

12. Выполнить сравнительный анализ для трех случаев: без обратной связи, с обратной связью на резисторе R4 и с глубокой обратной связью на резисторе R3.
