23. Геометрический объект и графическое изображение.
Геометрия определяет форму, размер объекта и его составные части.
Функциональное название геометрии: определяет принцип работы, взаимодействие с другими объектами, написание технической документации.

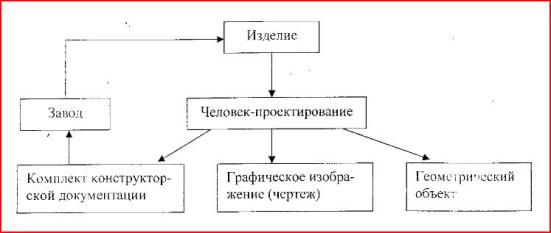

Задача конструктора при проектировании устройства – это выработка его формы, размера который определяет геометрия. Теперь его нужно выразить через понятные общепринятые представления (объемный чертеж).
КГ воспринимает все объекты через понятие геометрического объекта.
Геометрический объект – это трехмерное тело, совпадающее по форме и размерам с объектом оригинала. Конкретное описание задается некоторой математической моделью, база которых, аналитическая геометрия.
Теоретическая основа для описания объекта – аппарат аналитической геометрии. Аналитическая геометрия позволяет определить операции с объектом. Операции с объектами: сдвиг, копирование, удаление. Связь геометрического объекта, который является абстракцией, с реальным миром предоставляется с помощью графических изображений. Оно является специальным документом конструкторской документации.
Функциональное назначение геометрии – определение принципа работы, взаимодействие с другими объектами, построение технической документации. Создав геометрию объекта, затем техническую документацию, конструктор обменивается информацией по правилам представления объекта. Правило или форма объекта это его двумерное отображение, которое называется проекцией. В ходе разработки ТД появляется лишь представление об объекте, а КГ воспринимается все объекты через понятие геометрический объект.

24. Типовые графические операции. Примеры.
1. Определение взаимного положения точки и прямой
Любая точка на плоскости отображается как вектор строка:
P=[P1,P2,P3]=(wx,wy,w),w<>0
Прямая – как вектор столбец
2. Отсечение – отбрасывание части изображения, находящегося вне заданной области.
Этот путь довольно простой, но требует довольно много времени. Поэтому для отсечения применяют алгоритм
Сазерлен да.
Суть его заключает ся в
сравнении координат концов отрезка за границами области отсечения без конкретного вычисления точек пересечения с границами экрана.
0000 это область на экране, а остальные - возможные рабочие области.
Области кодируются двоичными эквивалентами и получается что:
А0 |
А1 |
А2 |
А3 |
1 |
1 |
1 |
1 |
ВЫШЕ |
НИЖЕ |
ЛЕВЕЕ |
ПРАВЕЕ |
Таким образом получаем сочетанием области расположение объекта в областях.
Возможны 3 случая:
1.Объект полностью в области
2.Объект полностью вне области
3.Частично в области
Алгоритм
1.Конечные точки отрезка попадают в определенную область и им присваивают соответствующий двоичный код
2.Определяется лежит ли отрезок в заданной области:
1.Отрезок в области если логич. ИЛИ концов отрезка равно 0, то отрезок должен быть сохранен.
2.Если логическое И концов отрезка НЕ РАВЕН 0, то отрезок лежит вне области и его нужно отбросить.
3.Если логическое ИЛИ не равно 0, а И равно 0, то отрезок может частично лежать в области отсечения, причем единица логического ИЛИ показывает с какой стороны лежит отрезок от области отсечения.

3.Узнается где пересекаются при отсечении и в случае 3 применяется алгоритм нахождения пересечения отрезка с границей области отсечения.
3. Сечение. В результате сечения получается некоторое пересечение множества точек, двухмерная фигура. Плоскость пересекает трехмерный объект.
S=M^P
M – исходный объект.(трехмерный)
P – секция или плоскость сечения.

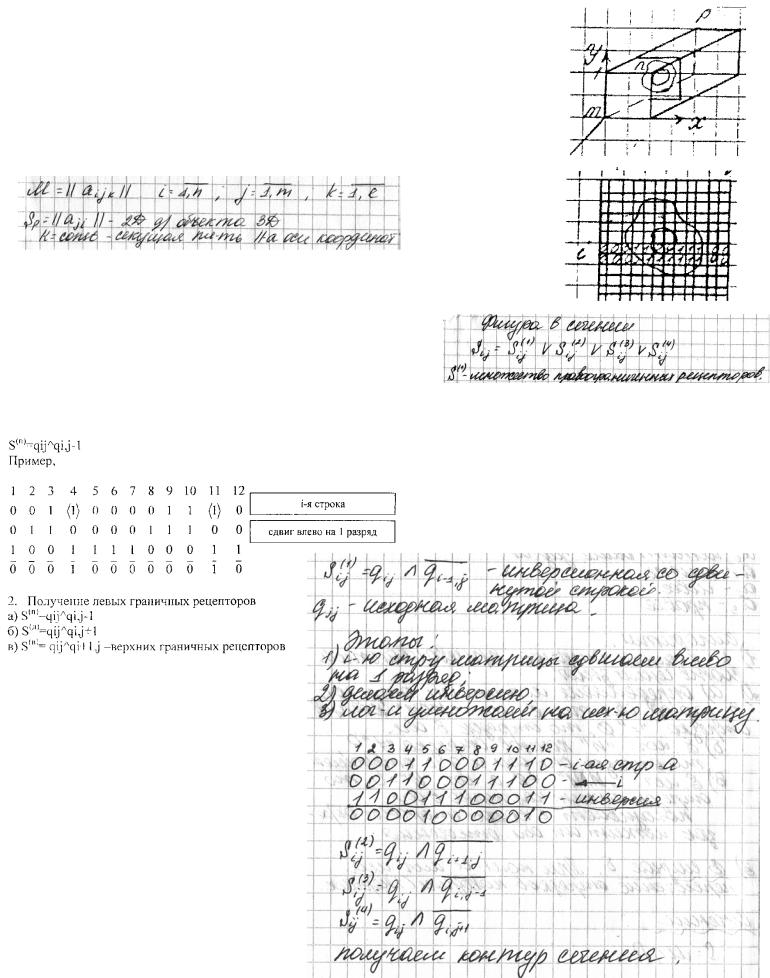

S – пересечение плоскости с объектом, т.е двухмерное сечение. Здесь важно, как задана модель ГО.
В однородных рецепторных моделях задаем объект в некотором пространстве рецепторов.
Если плоскость сечения производна, поворачиваем объект так чтобы она стала
горизонтальна.
Теперь задача состоит в том, чтобы отличить граничные рецепторы от внутренних.
Сначала нужно сформировать граничные рецепторы.
1.Определение правых граничных рецепторов
2.i я строка сдвигается влево на 1 позицию(1-й рецептор)
3.строка инвертируется
4.поразрядное логическое произведение исходной и сдвинутой проинвертированной строки

25. Операции сечения ГО.
Сечение В результате сечения получается некоторое пересечение множества точек, двухмерная фигура. Плоскость пересекает трехмерный объект. S=M^P
M – исходный объект.(трехмерный); P – секция или плоскость сечения. S – пересечение плоскости с объектом, т.е двухмерное сечение.

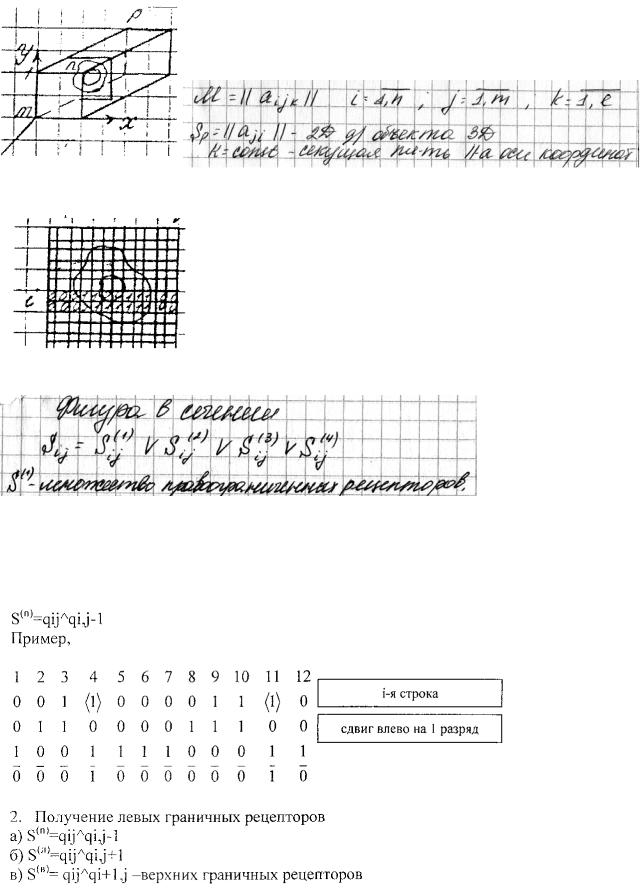

Здесь важно, как задана модель ГО. В однородных рецепторных моделях задаем объект в некотором пространстве рецепторов.
Если плоскость сечения производна, поворачиваем объект так чтобы она стала горизонтальна.
Теперь задача состоит в том, чтобы отличить граничные рецепторы от внутренних.
Сначала нужно сформировать граничные рецепторы.
1.Определение правых граничных рецепторов
•i я строка сдвигается влево на 1 позицию(1-й рецептор)
•строка инвертируется
•поразрядное логическое произведение исходной и сдвинутой проинвертированной строки
