11. УСТАНОВКА ЗАЗЕМЛЯЮЩИХ НОЖЕЙ
Приступая к выбору разъединителей, необходимо разобраться с установкой заземляющих ножей.
Шинные разъединители рекомендуется выбирать с одним заземляющим ножом. С двумя ножами выбирается разъединитель трансформатора напряжения, один из ножей которого используется при ремонте шин.
В развилке у каждого из разъединителей со стороны выключателя должны быть заземляющие ножи. На первый взгляд может показаться, что достаточно одного, и устанавливать два заземляющих ножа в одну точку нет необходимости. Но это не так, во время ремонта одного из разъединителей в узле производят расшиновку, и в работе остается только один из них. В этой ситуации без второго ЗН не обойтись.
Подвесные разъединители типа РПД-1-750/3200 имеют по одному встроенному заземляющему ножу. Установка ЗН на подвижной части подвесного разъединителя невозможна. При необходимости, например на линии, устанавливают стационарные ЗН, при этом конструкция ОРУ существенно усложняется.

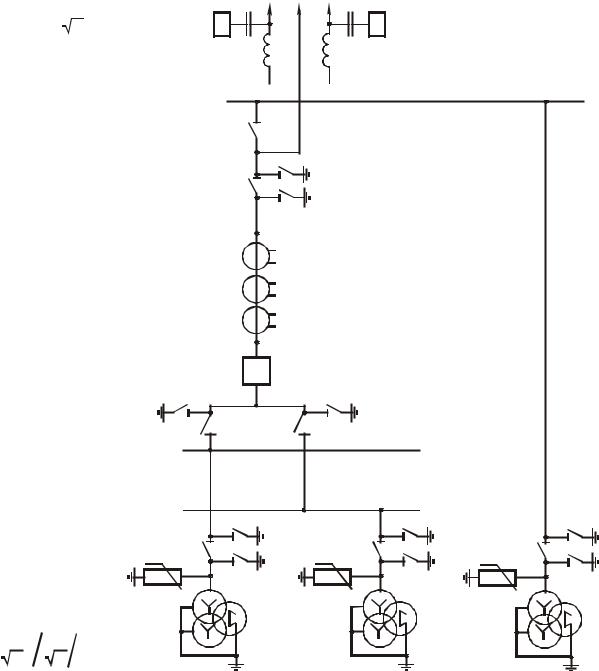

Расстановка заземляющих ножей в схеме «две системы сборных шин с обходной» показана на рисунке 11.1.
83
12. ВЫСОКОЧАСТОТНЫЕ ЗАГРАДИТЕЛИ
Высокочастотная (ВЧ) обработка ЛЭП используется для высокочастотной дифференциальной защиты или для ВЧ-связи. На линиях, связывающих электростанцию с системой, ВЧ обработка применяется чаще, на линиях, питающих нагрузку, применяется не всегда.
Конструкции фильтров могут быть различными, но принцип их действия основан на том, что индуктивное сопротивление прямо пропорционально частоте, а емкостное обратно пропорционально.
Поэтому реактор (индуктивность) для высокочастотных сигналов является непреодолимой преградой. «Уткнувшись» в него, токи высокой частоты устремляются через конденсатор связи (емкость) к приемнику ВЧ – сигналов.

84
СМP-110/ 3
ВЗ-1000-0,6
A0
РНД-110/1000 У1
РНДЗ-2-110/1000 У1
ТФЗМ110-1000-0.5/10Р/10Р
ВМТ-110Б-25/1000 |
|
|
|
||
РНДЗ-1-110/1000 У1 |
|
A1 |
|
||
|
|
|
|
|
|
|
|
|
|
A2 |
|
РНДЗ-2-110/1000 У1 |
RU2 |
|
RU3 |
||
ОПН-110У1 |
RU1 |
|
|||
|
|
|
|
||
3xНКФ-110-58 У1 |
TV1 |
TV2 |
TV3 |
||
110000 |
100 |
100 |
|
|
|
3 |
3 |
3 |
|
|
|
Рисунок 11.1 Установка реакторов по концам линии позволяет четко определить зону
действия ВЧ защиты или зону передачи ВЧ сигналов.
Источником ВЧ сигналов является высокочастотный генератор. Токи высокой частоты могут передаваться по схемам «фаза – земля» или «фаза – фаза». При необходимости ВЧ обработке могут подлежать одна, две или три фазы линии. На рисунке 11.1 заградители установлены только в крайних фазах.
85
ЛИТЕРАТУРА
1.Руководящие указания по релейной защите № 1. Защиты генераторов , работающих на сборные шины. - М.: Энергоатомиздат, 1980.
2.Руководящие указания по релейной защите № 3. Защита шин 6 - 220 кВ станций и подстанций. - М.: Энергоатомиздат, 1961.
3.Руководящие указания по релейной защите № 13 и 13 Б. Релейная защита понижающих трансформаторов и автотрансформаторов 110 - 550 кВ. - М.: Энергоатомиздат, 1985.
4.Славнин, М. И. Электрооборудование электрических станций и трансформаторных подстанций. - М.: Госэнергоиздат, 1963.
5.Федосеев, И. М. Релейная защита электрических систем. - М.: Энергия, 1976.
6.Голговских, А. В. Релейная защита блоков турбогенератор-трансформатор: Учебное пособие. – Киров: Изд-во ВятГТУ, 1998.
7.Рожкова, Лениза Дмитриевна. Электрооборудование станций и подстанций: Учеб. для техникумов / Рожкова, Лениза Дмитриевна, Карнеева, Людмила Константиновна, Чиркова, Таисия Васильевна. - М.: Академия, 2004. - 448c.
8.Неклепаев, Б. Н., Крючков, И. П. Электрическая часть электростанций и подстанций: Справочные материалы для курсового и дипломного проектирования. - М.: Энергоатомиздат, 1989.
