Последовательная коррекция
–передаточная функция корректирующего устройства.
–передаточная функция некорректированного устройства.

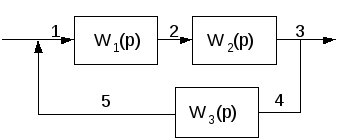

Цифрами показано различное положение корректирующего звена.
Достоинство первого метода: минимальный ток и напряжение. Минимум потерь, мощность и габариты.
Недостатки второго: больше габариты, мощность и вес; маленький КПД.
Недостатки третьего и четвёртого: неудобно, т.к. приходится преобразовывать механические характеристики в электромеханические.
Недостатки пятого: напряжение и ток больше, чем при первом
Т.о. выбираем первый способ:

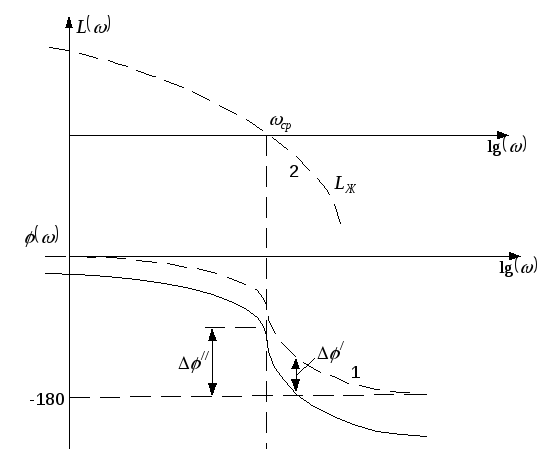

перейдём к желаемой:
При последовательной коррекции есть два способа:
Изменить Lp.
Не изменяя Lp поднять φ.
Преимущества:
– большое быстродействие, но трудно реализовать характеристику с большим φ.
– лёгкая реализация, можно получить запас по фазе и амплитуде , но уменьшается частота среза и увеличивается время переходного процесса.
Динамика автоматизированных электроприводов ПТМ. Определение необходимости регулирования пускового момента.
Последовательная опережающая и запаздывающая коррекция.
Динамика автоматизированных электроприводов птм. Определение необходимости регулирования пускового момента.
При повторно-кратковременном режиме работы с большим числом включения в час производительность в значительной степени зависит от продолжительности переходных процессов. Так как в этих механизмах аmax ограничено, оптимальные переходные процессы будут при а=адоп. Наиболее сильные возмущения, влияющие на ускорение – Мс и JΣ. Мпуск, при наличии возмущения, изменяется в пределах:
Для реализации таких оптимальных переходных процессов нужно, чтобы Мпуск автоматически при изменении возмущения изменялся в этих пределах, т.е. нужны регулируемые ЭП с ОС по ускорению. Реализация таких ЭП практически затруднительна, поэтому стремятся использовать простые ЭП, считая, что адоп=аmax .
Условия, при которых можно использовать не регулируемые по Мпуск ЭП:
(3)
при остальных нагрузках ξ < ξдоп.
(4)

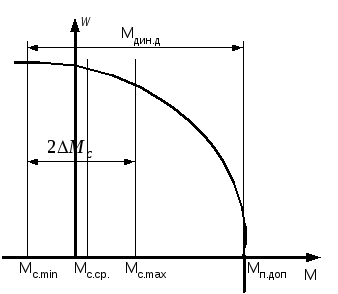

3 случая:
1) Мдин.доп. >> 2ΔМс, ξmin = ξдоп выбирается ЭП с нерегулируемым Мпуск.

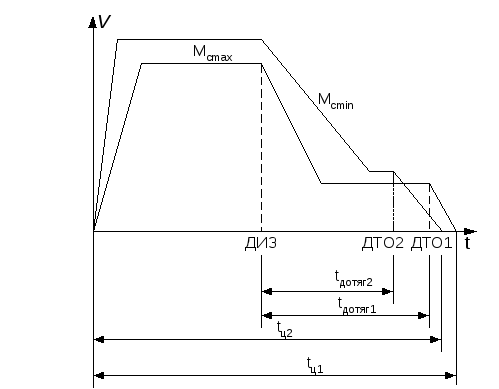

2) Мдин.доп. > 2ΔМс, необходимость регулирования Мпуск проверяется на уменьшение производительности: ЭП скоростного лифта, Vраб.=2,5м/с, V0=(0,15-0,2)м/с
При значительных изменениях Мс времена дотягивания, как и времена цикла могут значительно отличаться, значит изменятся потери производительности.
При изменении производительности больше, чем на 10% – целесообразно использовать регулируемый ЭП.
Уменьшить время дотягивания можно: уменьшить расстояние между датчиками, определяемое по тахограмме с минимальной нагрузкой; увеличить доводочную скорость(V0) за счёт увеличения жёсткости; ввести регулируемый момент при торможении.
3) Мдин.доп. ≤ 2ΔМс: пуск невозможен – ЭП однозначно должен содержать регулируемый Мпуск.
