49. Эмиттерный повторитель.
Эмиттерный повторитель аналогичен катодному повторителю. Его усиление по напряжению примерно равно 1 (нет усиления), однако входные токи базы значительно меньше, то есть входное сопротивление выше, чем в усилителе с общим эмиттером.

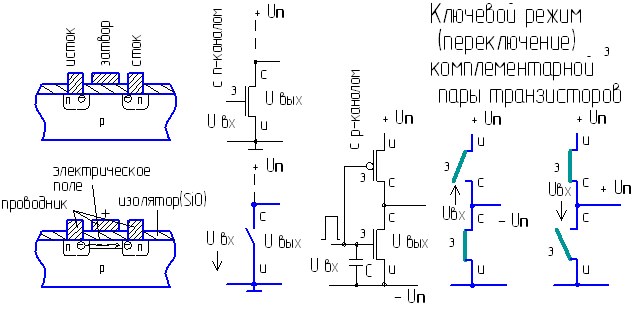

50. Комплементарная пара транзисторов.
Транзисторы с р-каналом, в которых использована подложка с n-проводимостью, а канал под затвором между двумя р-областями образуется при отрицательном напряжении на затворе, создавая замкнутый ключ. В цифровых интегральных схемах транзисторы с n-каналом и р-каналом соединяются последовательно, образуя дополняющие (комплементарные - complementary) пары.
При повышении входного напряжения Uвх нижний ключ замыкается (транзистор открывается), а верхний ключ размыкается (транзистор запирается). Наоборот, при понижении U вх нижний ключ размыкается, а верхний замыкается. В установившемся состоянии комплементарная пара не потребляет от источника питания Uп почти никакого тока, не создавая нагревания и не нагружая источник питания. Это очень важно для многих современных интегральных схем, содержащих миллионы транзисторов, как например, процессоры.
51. Возникновение самовозбуждения усилителя на определенных частотах.

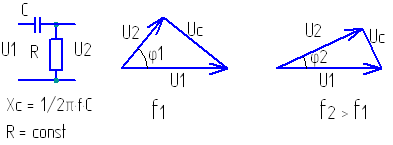

Сигналы различных частот при своем прохождении по цепям с емкостями создают различные сдвиги фазы, как показано на рисунке и различные коэффициенты передачи. Это приводит к тому, что положительная обратная связь может произойти на отдельных частотах. Тогда колебания этих частот будут генерироваться системой. Условия самовозбуждения:
Фаза сигнала, поступающего с выхода на вход по обратной связи должна совпадать с фазой сигнала на входе,
Коэффициент передачи сигнала в разомкнутом контуре должен быть больше 1, Крк = К ∙ Кос > 1.

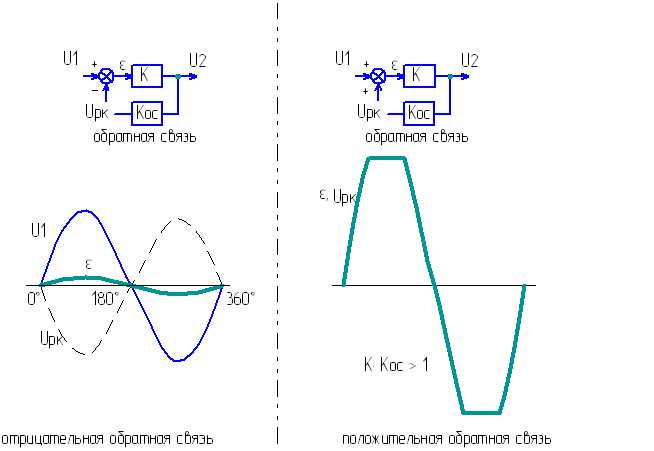

Переход системы в состояние самовозбуждения можно проанализировать, замкнув справа цепь положительной обратной связи, тогда: ε = U1 + Upк;
U2 = K · ε = K · (U1 + Upк) = U1 · K + U2 · Kос · K; U2 - U2 · Kос · K = U1 · K. Коэффициент передачи системы U2/U1 = K / (1 - Kос · K ). Если Kос · K = 1, то коэффициент передачи системы равен бесконечности (деление на 0), что соответствует началу самовозбуждения.
