28. Стабилизация частоты импульсов генератора.
При разработке нового усилителя часто возникает такая ситуация, что вы включаете экспериментальный образец усилителя (на первых этапах макет) и слышите из громкоговорителя сильное гудение, или треск, или шум, возникающие самопроизвольно даже при отсутствии сигнала на входе. Это означает, что ваш усилитель самовозбудился, он работает как генератор колебаний. Что является причиной такого самовозбуждения ? Обычно причина этого – положительная обратная связь в усилителе, которая может возникнуть помимо желания разработчика через различные каналы, в том числе различные емкостные связи, обусловленные ошибками монтажа, через питание и т.д. То же самое относится к линейным системам управления с обратной связью, которая иногда из отрицательной становится положительной. Это относят к проблеме устойчивости системы.

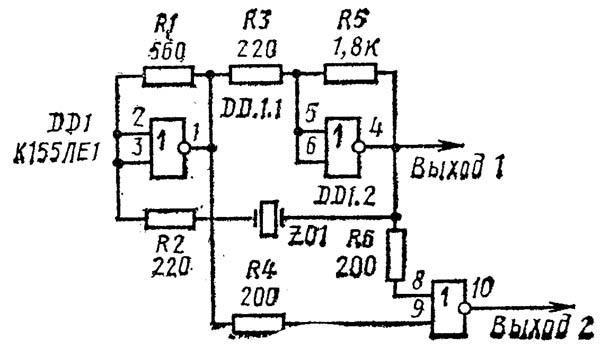

Положительная обратная связь не всегда вредна, она например используется в различного рода генераторах колебаний, в том числе и в тактовом генераторе ЭВМ. Пример простого генератора импульсов с положительной обратной связью показан на рисунке. Две логических ячейки DD.1.1 и DD.1.2. включены как простые инверторы, каждый из них поворачивает фазу сигнала на 1800 , поэтому фаза сигнала на выходе 4 ячейки и фаза сигнала на входах 2,3 совпадают. Эти точки связаны цепью положительной обратной связи через кварцевый резонатор Z01 и резистор R2. Частотные свойства кварцевого резонатора таковы, что он пропускает сигнал на своей резонансной частоте. Для устойчивой работы генератора нужно, чтобы в контуре DD.1.1., R3, DD.1.2., Z01, R2 сигнал не затухал, то есть коэффициент передачи был не менее 1.
29. Конструкция электромагнитного реле, условное графическое обозначение.
Электромагнитное реле – очень распространенный элемент электроавтоматики, созданный более 100 лет назад. Оно надежно, имеет простую конструкцию, но работает медленно.

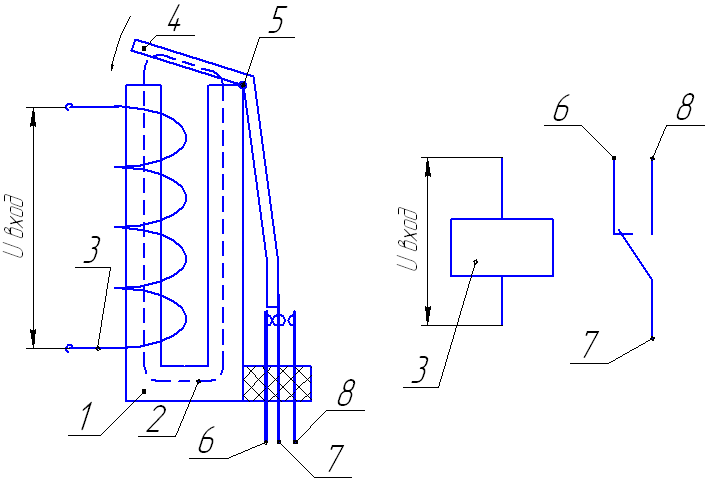

Электромагнит реле имеет обмотку 3 (катушку), помещенную на магнитопровод 1. При подаче на обмотку входного напряжения по ней идет ток, создающий в магнитопроводе магнитный поток 2, стремящийся сократить длину магнитных линий (по закону физики). Это приводит к повороту якоря 4 вокруг шарнира 5 против часовой стрелки. Далее рычаг на правом конце якоря перемещает вправо средний контакт 7, находящийся на конце плоской пружинки, которая закреплена в изоляторе. В исходном положении этот средний контакт 7 был прижат к левому контакту 6, но в результате срабатывания реле он прижимается к правому контакту 8.
30. Различные типы контактов электроаппаратов.
Существует много вариантов конструкции электромагнитного реле в зависимости от назначения. Например, реле для включения электродвигателей, называемые пускателями, имеют мощные контакты для сильноточных цепей, хотя при этом у пускателя могут быть и маломощные контакты для сигнальных цепей.
Электрические кнопки также широко распространены в электроаппаратуре, они служат для ручного управления электрическими цепями и часто, как и электромагнитные реле, содержат электрические контакты таких же типов.

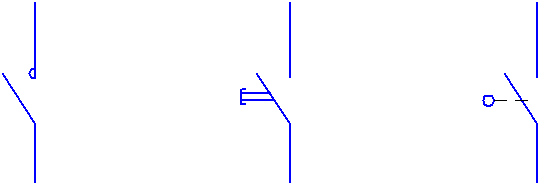

Сильноточный Кнопка Путевой переключатель
Перемещение контактов в кнопках осуществляется от руки человека, а не от электромагнита. При управлении движениями механизмов контакты могут перемещаться этими механизмами, такие переключатели называются путевыми, их частный случай – конечные выключатели по краям перемещения.
