27. Оптическая развязка сигнальных цепей

Следует обратить внимание на оптические развязки в цепях логических входов и выходов (внизу справа). Оптические развязки получают в специальных микросхемах, называемых «оптопарами». В них входы и выходы электрически изолированы друг от друга, а двоичный сигнал передается через свет. Это делается для двоичной связи цепей с большой разницей потенциалов.

28. Основные показатели усилителя

1. Усиление (gain)

2. Ширина полосы пропускания (частотный диапазон - bandwith)

3. Коэффициент полезного действия (к.п.д. - efficiency)

4. Линейность (linearity)

5. Шум (noise)

6. Выходной динамический диапазон (output dynamic range)

29. Логарифмическая шкала, децибелы

Отношение выходной мощности усилителя ко входной, традиционно задается [1] в логарифмической величине - децибел:

G(dB)=10 log(P_out /P_in).

Переход к логарифмическим функциям можно обосновать рядом причин:

1. возможностью на сравнительно небольшом пространстве графика показывать большой диапазон значений величин; ниже показано два графика, первый с равномерной шкалой, второй с логарифмической;

2. операции умножения коэффициентов заменять операцией сложения, как например на логарифмической линейке, которая в прошлом очень часто использовалась инженерами для вычислений, но была заменена калькулятором и ЭВМ;

3. логарифмической зависимостью ощущения громкости звука от звукового давления, например при увеличении звукового давления в 2 раза мы ощутим увеличение громкости в 0,3 раз, здесь берется логарифм без множителя 10.

30. Сквозной акустический тракт, частотные свойства слуха человека

Рассмотрим полную задачу записи и воспроизведения звука с помощью ЭВМ, как показано на рисунке. Слева в микрофон поступает звук, справа из громкоговорителя его слушают.

Микрофон Усилитель АЦП ЭВМ ЦАП Усилитель Громкоговоритель

Звук Звук

Схема звукового тракта акустической подсистемы.

Необходимо добиться максимального совпадения обоих звуков, разница между этими звуками является искажением звука. Высокое качество звука означает минимальные искажения и называется высокой верностью воспроизведения (high fidelity – HF). Поскольку этот вопрос непростой, обратимся сначала к свойствам самого слушателя.

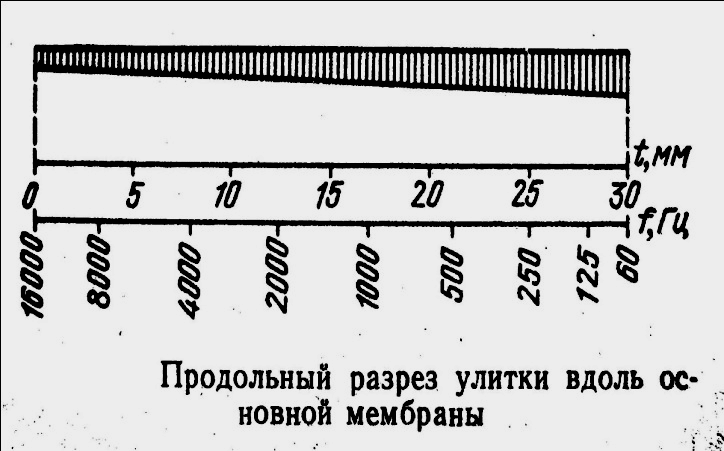

Схема внутреннего уха человека, так называемой улитки, в развернутом виде показана на рисунке. Ее можно представить как рупор, свернутый наподобие музыкальной трубы (валторны) для компактности. Улитка состоит из отдельных волокон, каждое из которых колеблется, отзываясь на звук определенной частоты (резонирует). На рисунке показаны резонансные частоты волокон (f, Герцы) в зависимости от расстояния от начала улитки (t, мм). Колебания каждого волокна раздражают свое нервное окончание, которое посылает сигналы в мозг человека. Всего этих окончаний более 20000. Эти сигналы анализируются в мозгу, создавая слуховые восприятия. Можно представить, что наше ухо разлагает звук на отдельные колебания определенных частот. Воспринимаемый слухом частотный диапазон составляет 16…20 Гц – 20 000 Гц. В этом диапазоне человек запоминает 100 - 150 градаций частоты. Наш слух очень тонко воспринимает малейшие изменения звука, которые даже трудно воспринять и создать приборами, например, звуки электронных музыкальных инструментов пока еще существенно уступают по красоте акустическим музыкальным инструментам, не говоря уже о голосе человека.
