Правила нанесения условных знаков на карту

Обозначение

Правила нанесения

Внемасштабные условные знаки

Наносятся на карту таким образом, чтобы центр условного знака находился в точке расположения объекта на местности (место объекта на местности показано точкой)

Командно-наблюдательный пункт наносится на карту так, чтобы вертикальная прямая линия своим нижним концом упиралась в точку местности, где размещается пункт управления (центр основания КНП)

Нанесение командных (командно-наблюдательных) пунктов на карту в зависимости от фронта обороны и направления выступления

При наступлении или движении в западном направлении или при обороне фронтом на запад флажок должен быть расположен вправо от вертикальной линии, указывающей место его расположения и наоборот, при наступлении или обороне фронтом на восток флажок должен быть развернут влево (а).

При наступлении в северном или южном направлении и обороне фронтом на юг или на север флажок КП (КНП) вычерчивается вправо от вертикальной линии, а флажок противника – влево (б)

1

2

Сохранение топографической карты

При нанесении на карту условных тактических знаков топографическая основа, особенно названия населенных пунктов, высот, мостов не «забивается»

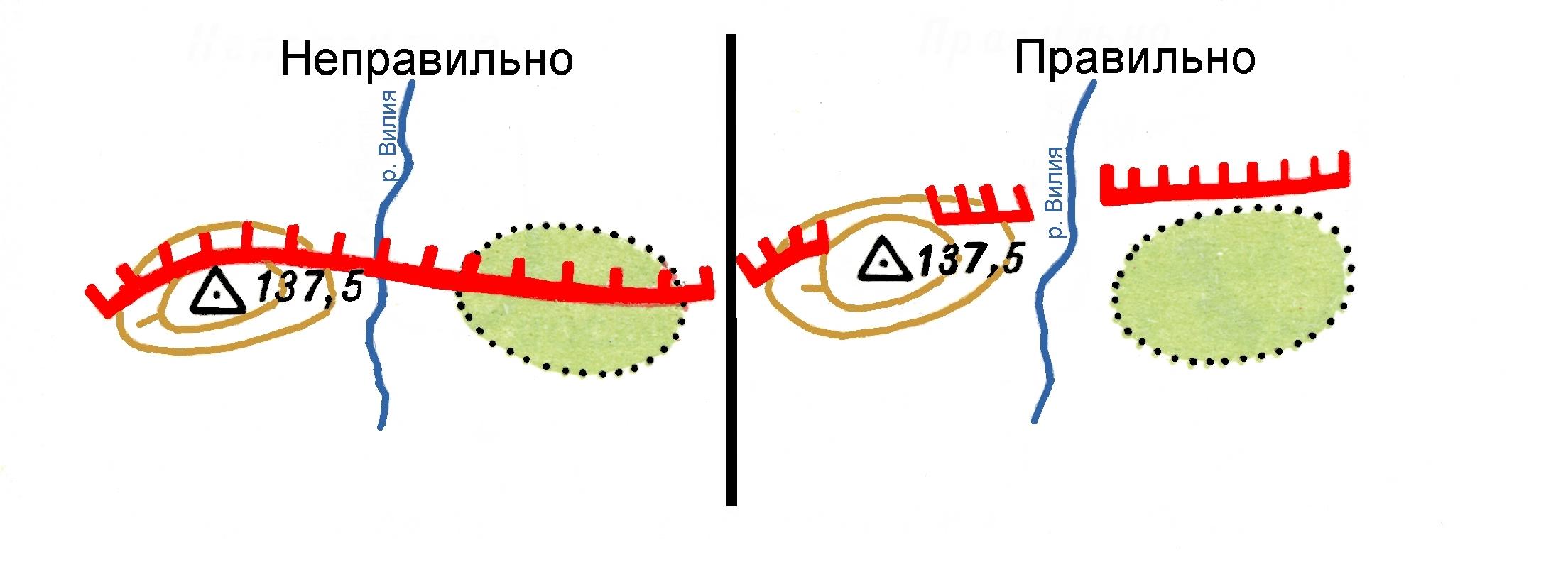

Нанесение на карту линии обороны в соответствии с рельефом местности и расположением местных предметов

Линии траншей проводятся в соответствии с занимаемым подразделениями положением, сообразуясь с условиями рельефа местности. Они не должны затемнять или закрывать топографическую основу карты

Нанесение на карту подразделений, совершающих марш

Условные знаки подразделений, находящихся на марше, наносятся не на дорогах или колонных путях, а вдоль них, с южной или восточной стороны на удалении 2-3мм от дороги (колонного пути)

Для выполнения надписи при изображении на карте походного порядка колонн наименование элементов походного порядка пишется сверху условного знака, обозначающего колонны, а состав ее (номера и наименование подразделений) – под знаком. Условный знак колонны мотострелкового (танкового, мобильного) батальона со средствами усиления показывается без учета места следования в ней мотострелковых (танковых) подразделений, артиллерии и др. средств

1

2

Нанесение на карту маршрута движения

Маршрут движения лучше всего наносить южнее или восточнее дороги на удаление не более 3 мм

Показ фактических действий войск

Фактические действия войск и их расположение наносятся на карту сплошной линией

Обозначение положения или времени действий подразделений

Время, к которому относится то или иное положение войск, указывается под наименованием подразделения, внутри или рядом с условным знаком, обозначающим характер действий, или же в стороне, на свободном месте карты. Надпись при этом обязательно должна размещаться сзади фронта боевых действий подразделения или на одном уровне с ним

Расположение скобок у местных предметов при нанесении разграничительных линий

Скобка наносится у местного предмета таким образом, чтобы не ее окружность, а воображаемая линия, которую можно провести через ее концы, включала или исключала данный местный предмет. Величина скобок должна быть одинаковой по всей длине разграничительных линий

1

2

Боевые задачи мотострелковых, танковых, мобильных подразделений в наступлении

Боевые задачи наносятся на карту пунктирной линией со стрелкой и поперечными черточками (одна – взвод, две – рота, три – батальон).

Длина пунктира для обозначения роты составляет 5 мм с расстоянием между пунктирами до 2 мм, а для батальона и полка – 10 мм с интервалом – до 2 мм

Нанесение на карту рубежей перехода в атаку, огневых рубежей, рубежей ввода в бой

Рубежи перехода в атаку, огневые рубежи, рубежи ввода в бой наносятся с учетом рельефа местности. Рядом с условным знаком необходимо указывать, какое подразделение вводится или выходит на этот рубеж. При этом если тому или иному подразделению указывается рубеж, например, рубеж ввода в бой, то номер рубежа пишется в числителе, а номер и наименование войсковой единицы – в знаменателе. Нумерация рубежей ввода в бой осуществляется от своих войск в сторону направления наступления, а огневых рубежей – справа налево

1

2

Нанесение на карту положения подразделения, ведущего бой за какой-либо пункт или овладевшего каким-либо рубежом

Показ рубежей, занимаемых подразделениями в ходе выполнения задач

Показ на карте участка прорыва: прорыв осуществляется с ходу на всем фронте наступления (а); участок прорыва совпадает с левой разграничительной линией (б)

Участок прорыва обозначается на глубину первой позиции от переднего края обороны противника с расширением в сторону флангов (б)

Показ на карте района расположения подразделения, выводящегося в резерв:

а) после отражения контратаки;

б) после выполнения задачи

Для подразделения, выводящегося в резерв, указывается район, в котором оно должно сосредоточится, и время. Время выхода подразделения в новый район может не указываться в том случае, когда подразделение выводится в резерв после выполнения определенной задачи

1

2

Отображение на карте положения сторон в динамике боя

Обстановка на одно и то же время как за свои войска, так и за войска противника обозначается одинаковыми знаками или подтушевывается карандашом (маркером) одного цвета

Обозначение на карте времени занятия обороны:

а) всеми подразделениями 1 омсб к одному времени;

б) подразделениями 1 омсб к разному времени
