Содержание:
1.Исходные данные
2.Область применения.
3.Нормативные ссылки.
4.Характеристика применяемых машин и механизмов.
5.Организация и технология производства работ.
5.1.Выбор методов производства работ.
5.2.Подсчет объемов работ.
6.Калькуляция затрат труда
7.Технико-экономические показатели.
8. Схема производства работ
1.Исходные данные. Вариант 10
Грунт - песок
2. Область применения

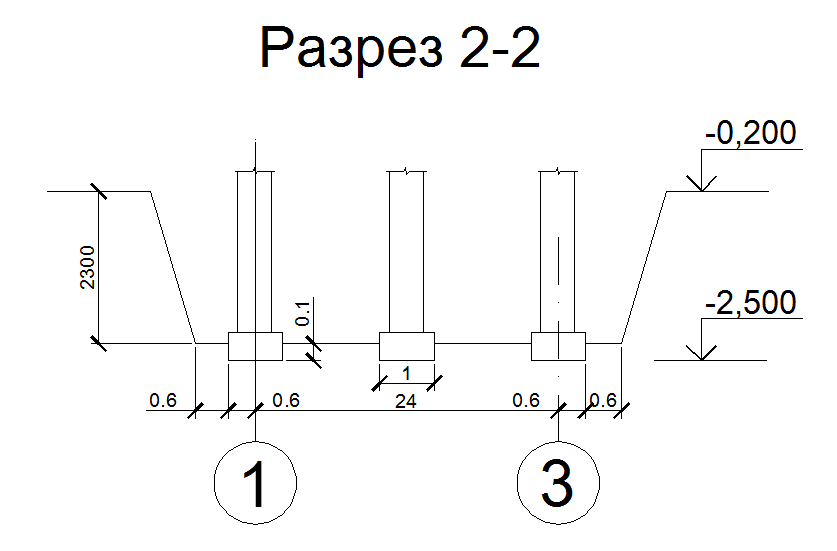

Технологическая карта разработана на производстве земляных работ для возведения подземной части здания с подвалом, размером в осях 48 24 м.
Фундаменты – ленточные, глубина заложения – 2,500 м. Отметка уровня земли – 0,200, грунт - песок.
В состав технологической карты входят следующие работы:
Срезка растительного слоя грунта бульдозером.
Предварительная (грубая) планировка площадки бульдозером.
Разработка котлована экскаватором, оборудованным обратной лопатой.
а) с погрузкой в транспортное средство,
б) в отвал (навылет)
Доработка грунта (механизированно и вручную).
Обратная засыпка грунта в пазухи котлована с уплотнением (a – механизированно и б – вручную).
Работы ведутся в зоне, свободной от застройки и зеленых насаждений. Рельеф на площадке спокойный (перепады высот не более 1 метра).
Разработка котлована производится в грунтах I – III группы нормальной влажности при отсутствии грунтовых вод.
Работы ведутся в летнее время.
3. Нормативные ссылки
ТКП 45-1.01-159-89 «Технологическая документация при производстве строительно-монтажных работ: Состав, порядок, разработки, согласования и утверждение технологической карты»
ТКП 45-1.03-40-2006 «Безопасность труда в строительстве. Общие требования»
ТКП 45-1.03-44-2006 «Безопасность труда в строительстве. Строительное производство»
ТКП 45-1.03-161-2009 «Организация строительного производства»
СНБ 5.01.01-99 «Основания и фундаменты зданий и сооружений»
П 16-03 к СНБ 5.01.01-99 «Основания и фундаменты зданий и сооружений. Контроль качества и приемка работ. Параметры контроля и состав контролируемых показателей»
4. Характеристики применяемых машин и механизмов
При производстве земляных работ выбор машин и механизмов производят, исходя из грунтовых и климатических условий, объемов и сроков производства работ, параметров земляных сооружений.
Срезка растительного слоя, планировка площадки и обратная засыпка производятся бульдозером. Ввиду небольших объемов работ по срезке и планировке грунта принимаем бульдозер средней мощности (75 – 108 л.с.).
В соответствии с ЕНиР №2, §Е2-1-22 (стр. 83) принимаем бульдозер марки Д3-18 с техническими характеристиками:
Тип отвала: поворотный
Длина отвала: 3,97 м
Высота отвала: 1 м
Мощность двигателя: 79 кВт (180 л.с.)
Марка трактора: Т-100
Масса бульдозерного оборудования: 1,86 т
Ввиду небольшой глубины котлована и сравнительно небольшого объема земляных работ разработка котлована выполняется экскаватором, оборудованным обратной лопатой с емкостью ковша до 0,5 м3. В соответствии с ЕНиР №2, §Е2-1-11 (стр. 56) принимаем экскаватор марки Э-5015 с техническими характеристиками:
Вместимость ковша: 0,5 м3
Наибольшая глубина копания: 4,5 м
Наибольшая высота выгрузки: 3,9 м
Максимальный радиус копания: 7,3 м
Мощность двигателя: 59 кВт (80 л.с.)
Масса: 13 т
