4 Расчет и выбор отопительных приборов
Вид отопительных приборов принимают в зависимости от назначения здания по таблице 1 /2/, или по приложению 10 /5/.
Нормами проектирования рекомендуется рассчитывать и измерять нагревательную поверхность отопительных приборов в эквивалентных квадратных метрах (экм). Расчетная поверхность прибора, экм
Аэ=, |
(4.1) |
где 1 – поправочный коэффициент на установку нагревательных приборов, /3/ (приложение 15);
2 - поправочный коэффициент, учитывающий остывание воды в трубопроводах (при открытой прокладке трубопроводов2 =1, при скрытой-1,03…1,09);
4 - поправочный коэффициент, учитывающий относительный расход воды через радиатор, /3/ (приложение 17);
tс = 0,5 (tг+t0) –средняя температура теплоносителя в приборе, 0С;
tв - температура воздуха в помещении, 0С;
Кэп - коэффициент теплопередачи при относительном расходе воды через нагревательный прибор, /3/ (приложение 18);
- эквивалентная площадь поверхности теплопередачи открытых трубопроводов, м2.
Атр=1,78.втр. .dн., |
(4.2) |
а для труб с dн38 мм
Атр=1,56.втр. .dн., |
(4.3) |
где втр – коэффициент, учитывающий расположение труб: втр=1,0 для подводок к приборам и сцепок; вmp=0,75 для трубопроводов, расположенных у пола; вmp=0,5 для стояков; вmp=0,25 для трубопроводов, проложенных у потолка.
l- длина трубы, м.
Число секций в радиаторе
n=, |
(4.4) |
где fэ - поверхность нагрева одной секции радиатора, экм;
Z - допустимое уменьшение поверхности нагрева против расчетной, Z0,05 Аэ;
- коэффициент, учитывающий число секций в радиаторе.
(4.5) |
Для других нагревательных приборов
(4.6) |
Если в качестве отопительных приборов применяются гладкие стальные трубы, то площадь наружной поверхности трубы, необходимой для компенсации тепловых потерь ограждением помещения определяют по формуле:
Атр=,
|
(4.7) |
где Кmp - коэффициент теплопередачи трубы, Вт/(м2.К), принимается по таблице 5.3 /3/ или 1.4 /4/.
5. Гидравлический расчет системы отопления
Гидравлический расчет системы отопления заключается в определении диаметров трубопроводов, обеспечивающих подачу в нагревательные приборы требуемого количества теплоносителя при располагаемом циркуляционном давлении.
Для выполнения гидравлического расчета необходимо:
вычертить план первого этажа жилого здания в масштабе (выбранного по заданию) или план цеха (отделения) ремонтного предприятия;
на плане определить места размещения отопительных приборов, стояков ветвей и магистралей;
начертить аксонометрическую схему системы отопления в масштабе;
определить расчетное циркуляционное кольцо, в качестве которого принимается главное циркуляционное кольцо, находящееся в наиболее неблагоприятных условиях; для тупиковых отопительных систем- наибольшая протяженность их, обладающая наибольшим сопротивлением, а для систем отопления с попутным движением- наибольшая тепловая загруженность;
расчетно-циркуляционное кольцо разделить на отдельные участки с постоянным расходом теплоносителя и диаметром труб, начиная от теплового пункта через главный стояк и последующую магистраль и наиболее удаленный или наиболее загруженный стояки, отопительный прибор, обратную магистраль к тепловому пункту, и определить количество этих участков;
определить тепловую нагрузку каждого участка и пронумеровать следующим образом: N = Ф/, где в кружочке номер участка, в числителе его тепловая нагрузка, Вт, а в знаменателе - его длина, м;
определить расход теплоносителя mt (кг/ч) на расчетном участке циркуляционного кольца.
mt=, |
(5.1) |
где Ф – тепловая нагрузка участка, Вт;
t = tг-tо - расчетный температурный перепад теплоносителя в системе отопления, 0С, для жилых домов принимается 95-70=250С;
8) определить среднюю величину удельной потери давления на трение по длине расчетного циркуляционного кольца по формуле
, |
(5.2)
|
где 0,65 - коэффициент, учитывающий долю потери давления на трение от общих потерь в трубопроводах;
- общая длина всех участков кольца, м;
р - расчетное циркуляционное давление, Па.
р = ре+рн ,
|
(5.3) |
где ре - естественное давление от охлаждения воды в нагревательных приборах, трубопроводах, Па;
рн - давление, создаваемое насосом, Па.
В малоэтажных жилых и общественных зданиях и производственных помещениях значением ре можно пренебречь.
По рекомендации профессора В.М.Чаплина можно принимать р=рн, исходя из средней потери давления, равной 100 Па/м наиболее протяженного участка. Практически р=10…12 кПа;
9) по найденным значениям mt и Rср участка, пользуясь номограммой (рисунок 5.1), определить ориентировочный диаметр трубопровода dу и поэтому значению принять ближайший dу по стандарту. Для этого из точки, соответствующей расходу теплоносителя на данном участке mt, восстанавливают перпендикуляр к оси Rср до пересечения с линией того диаметра трубопровода, при котором значение удельной потери R будет ближе к расчетному. При этом определяют фактическое значение R и скорость теплоносителя U.
При выборе диаметра трубопровода необходимо учесть максимально допустимые скорости движения воды в трубопроводах; для основных помещений жилых и общественных зданий при dу=15 мм U=1,2 м/с, при dу20мм U=1м/с, для вспомогательных помещений жилых и общественных зданий U=1,5м/с, для предприятий U=2,0 м/с, для производственных зданий U=3,0 м/с;
в расчетный бланк (табл.3) вносят результаты расчета по каждому участку.
Используя данные приложения 5/4/, подчитываю сумму коэффициентов местных сопротивлений на участках, и заполняют графу 9 расчетного бланка.
Потери давления рмна преодоление местных сопротивлений (Па) определяют по формуле
Pм= Рд, |
(5.4)
|
где - сумма коэффициента местных сопротивлений на участке;
Рд = u2/2 – динамическое давление потока жидкости, Па;
- плотность воды, кг/м3.
Значение динамического давления можно выбрать по приложению 6 /4/ в зависимости от скорости движения воды.
После по полученным результатам определяют общие потери давления p=pМна участках и суммарную потерю давления на рассчитываемом участке.
Диаметры трубопровода считаются подобранными правильно, если выполняется соотношение
|
(5.5) |
При несоответствии указанных условий на отдельных участках необходимо изменить диаметры труб и повторить расчеты.

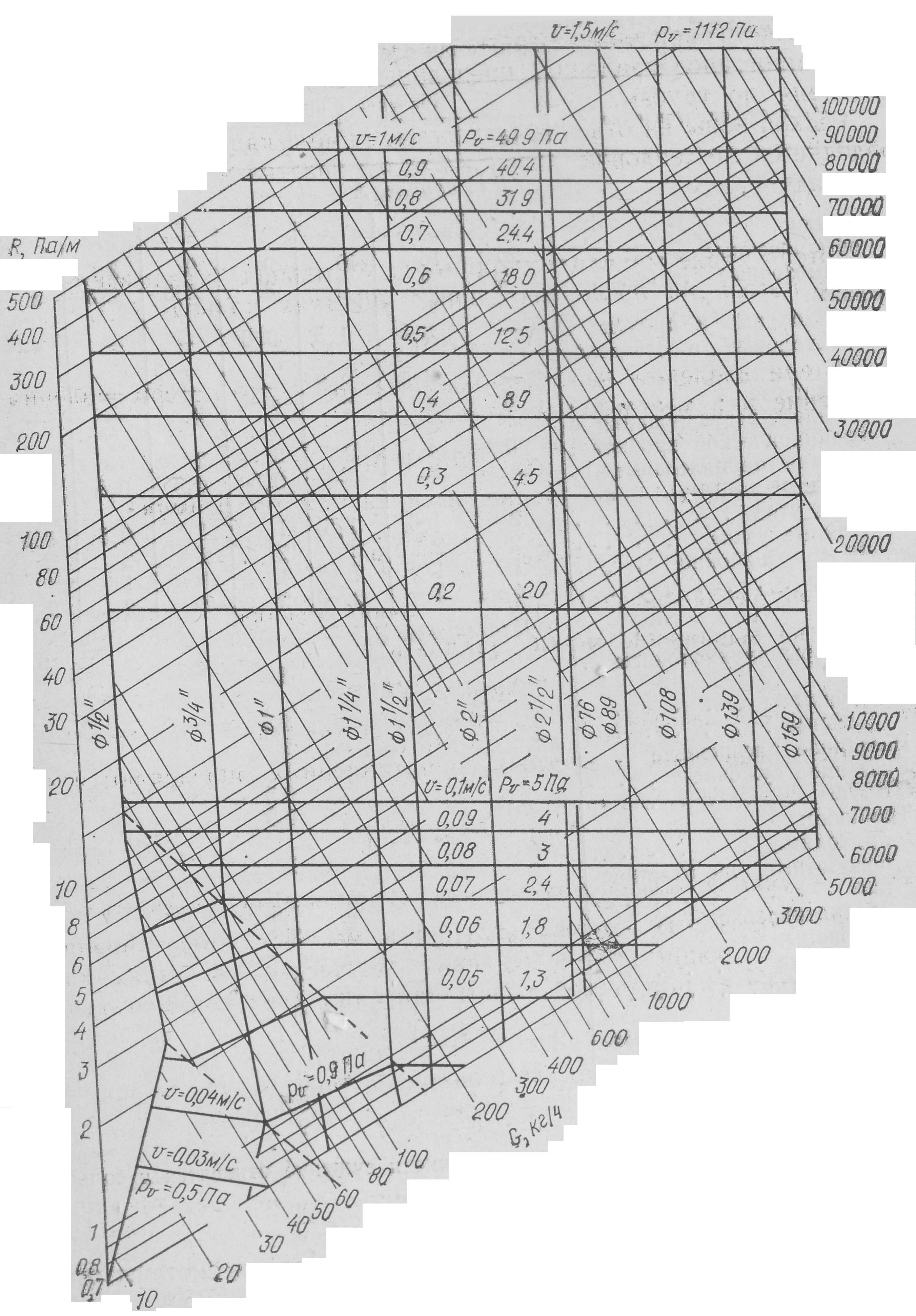

Рисунок 5.1 Номограмма для выбора диаметров трубопроводов систем водяного
отопления
Потери давления в разных циркуляционных кольцах не должны различаться более чем на 15%.
Таблица 3 Бланк расчета трубопроводов системы отопления
-
№
участка
Тепловая нагрузка Qуч, Вт
Расход теплоносителя mt,
кг/ч
Длина участка ,
м
Диаметр d у,
м
Скорость теплоносителя ω,
м/с
Динамический напор, рд
Удельная потеря давления R,
Па/м
Потеря давления на трение, R·l,
Па
Сумма коэф. местных сопротивлений Σζ
Потеря давления в местных сопротивлениях, Δрм,
Па
Общие потери давления на участке, R·l + Δрм,
Па
1
2
3
4
5
6
7
8
9
10
11
12
