Некоторые зависимости для вентилятора
Принимая vрп≈uа, найдем:
==.
Учитывая, что lрп=lвент, получим:
=, (2.4.5)
т.е. коэффициент расхода газа через разрядный промежуток пропорционален отношению межэлектродного зазора к диаметру вентилятора.
По аэродинамической характеристике вентилятора для d=0,08 (м) и=0,195, учтя, чтоz=1 и расписавQиH, выражение (2.4.4) можно переписать в виде:
Pвент=
Подставив численные значения, а также найденные по аэродинамической характеристике коэффициент давления =2,6 и кпд=0,45, и учтя что,vрп≈uа, получим:
Pвент==0,2ua3 (2.4.6)
==4,68(2.4.7)

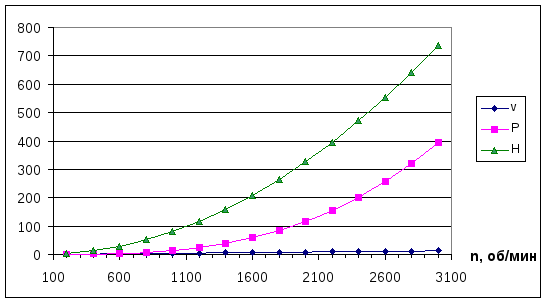

Рисунок 16. Зависимость окружной (линейной) скорости на наружном диаметре рабочего колеса вентилятораuа, м/c, напораH, создаваемого вентилятором, Па, мощности электродвигателяP, необходимой для привода вентилятора, Вт, от скорости вентилятора обмин.
Оценка аэродинамического сопротивления теплообменника
Аэродинамическое сопротивление оребрённых труб связано с их геометрическими характеристиками и набегающим потоком рабочей смеси газов следующими соотношениями [30]:
Eи=2,7zcz(ldэ)0,3Re-0,25 (2.4.8)
Eи=Pтгvг2 (2.4.9)
dэ=(2.4.10)
Где:
Eи-аэродинамическое сопротивление
Pт-перепад давления на длине газового тракта теплообменника.
z-число поперечных рядов труб по направлению движения газа.
cz -поправочный коэффициент для малорядных пучков труб в теплообменнике.
dэ - эквивалентный диаметр сжатого поперечного сечения
Re– критерий Рейнольдса
г- кинематическая вязкость газа.
vг- скорость газового потока в теплообменнике.
l– характерный линейный размер труб.
S1- поперечный шаг трубы в пучке труб.
-толщина ребер
-высота ребер
-шаг ребер
dэ===16,63 (мм)
Скорость газа в тракте относится к скорости газа в разрядном промежутке как отношение площади сечения газа в разрядном промежутке к площади сечения газа в тракте.
Sрп=dрпlрп=0,0240,8=0,0192 (м2)
Sт=dтlт=0,070,8=0,056 (м2)
v=12=4,11 (мс).
Линейный размер теплообменника определяется по формуле
l=
где:
Fтор-площадь торцов ребер
Fр-площадь ребер одной трубы без учета торцов ребер
Fр-общая площадь ребер трубы
Fт-площадь поверхности труб, участвующих в конвективном теплообмене
Fп-полная поверхность теплообмена с газовой стороны
nт-число труб теплообменника
nр-число ребер одной трубы
D=16+210=36(мм)
Fтор=рDnрnт= 3,141,5361304=88171,2 (мм2)
Fр=(D2-dн2)= 3,14(362-162)=212264 (мм2)
Fр=(Fрnт+Fтор)=2122644+88171,2=937227,2 (мм2)
Fт=dн(L-рnр)nт=3,1416(900-1,5130)4=141676,8 (мм2)
Fп=Fр+Fт= 937227,2+141676,8=1078904 (мм2)
Тогда:
l==2,1+24,82=26,92 (мм) = 0,027 (м).
Re==12755
E=2,720,8=0,47
Тогда:
P=Eигvг2=0,473,6(4,11)2=28,6 Па
Аэродинамическое сопротивление газового тракта лазера в основном определяется суммой падений давления на
1)Дрейфовое пространство
2)Окна (2 шт.), для вывода газового потока в разрядный промежуток лазера
3)Разрядный промежуток.
4)Теплообменник.
Падение давления на длине газового тракта теплообменника:
Pт=28,6 Па
Данные по аэродинамическому сопротивлению разрядного промежутка и окон были получены нами экспериментально, т.к. сложная конфигурация разрядной камеры, наличие УФ электродов подсветки, создающих турбулентные потоки газа, а также наличие слоя турбулизованного газа за окнами, позволяет производить достаточно достоверные оценки только на основе экспериментальных данных.
В таблице 1 приведены результаты измерений падений давления на элементах лазерной камеры в воздухе, проведенные на макете камеры и пересчитанные на смесь Ne:Xe:HCl.
Таблица 1
Скорость газа v,мс |
P в рп |
5 |
75 |
6 |
110 |
7,7 |
225 |
9 |
262 |
11,66 |
475 |
Сопротивление теплообменника, падение давления на окнах (входном и выходном) и в разрядном промежутке – сопротивление тракта. Напор, создаваемый вентилятором равен сумме аэродинамического сопротивления тракта и собственного аэродинамического сопротивления вентилятора, возникающего в нем из-за вихревых потоков. Это находит выражение в кпд вентилятора, рассчитанном и экспериментально измеренном, и приведенном в аэродинамической характеристике вентилятора при различных коэффициентах расхода , обеспечиваемых вентилятором.
Аэродинамическое сопротивление разрядного промежутка составляет 475 Па n=2730 обмин и диаметре вентилятора 80 мм, обеспечивающих скорость газа в разрядном промежутке около 12 мс.
Суммарное падение давление на элементах внутри разрядной камеры составляет:
P=Pрп+Pтеплооб=475+28,6 =503,6 Па
Собственное сопротивление вентилятора составляет:
Pвент=H-Hполезное= 611,4 -(611,40,45)=336,27 Па
Общее падение давления составляет:
P=503,6+336,27 =839,87 Па
