Введение
Паровые компрессионные холодильные машины (ПКХМ) являются наиболее распространенным типом холодильных машин. Они применяются для получения искусственного холода умеренных температур и широко используются в различных областях народного хозяйства.
Для сжатия рабочего вещества в ПКХМ применяются различные типы компрессоров: поршневые, ротационные, винтовые, центробежные и осевые. В состав ПКХМ входят также различные виды основного теплообменного и вспомогательного оборудования. Качество выполнения теплового расчета и подбора основных элементов существенно определяет надежность, эффективность и экономичность функционирования ПКХМ и холодильной установки в целом.
1. Расчет одноступенчатой фреоновой пкхм.

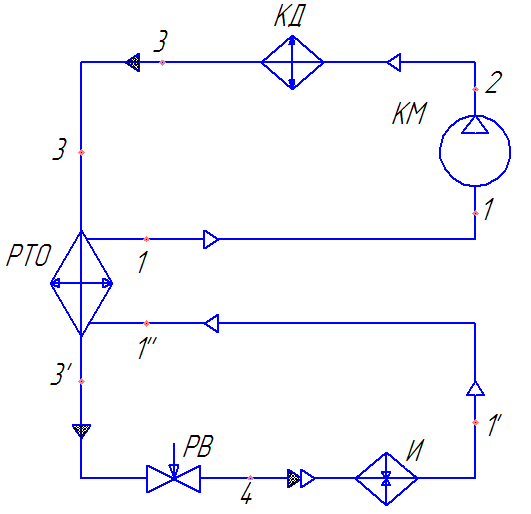

Рис.1 – Принципиальная схема одноступенчатой ПКХМ
Исходные данные:
Хладагент R134a
Холодопроизводительность кВт
Охлаждение камеры – Рассольное
Охлаждение конденсатора – Водяное
Температура воздуха в камере °C
Расчетная температура воды °C
Индивидуальное задание – «Н»
Н – расчет и подбор насосов
1. 1. Тепловой расчет одноступенчатой пкхм.

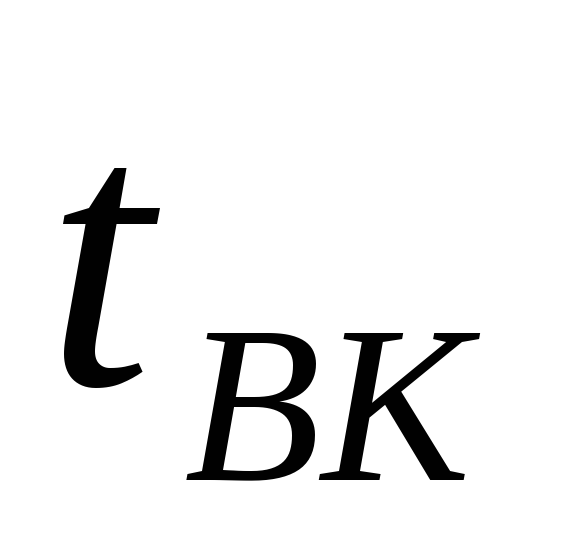

По известным исходным данным определяем расчетные температуры
кипения и конденсации;

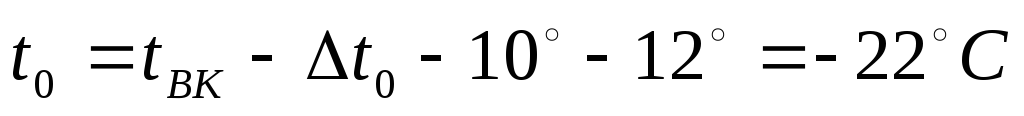

Известно, что значение температуры кипения , зависит от расчетной температуры воздуха в камере охлаждения, а так же от вида хладагента и способа охлаждения.
По исходным данным охлаждение камеры – рассольное, следовательно, придерживаясь методического пособия принимаем [1];
Температура конденсации хладагента существенно зависит от температуры охлаждающей среды (в нашем случае воды), а так же температурного перепада(определяемого по типу охлаждения).
2. По расчетным температурам и, находим соответствующиеи;

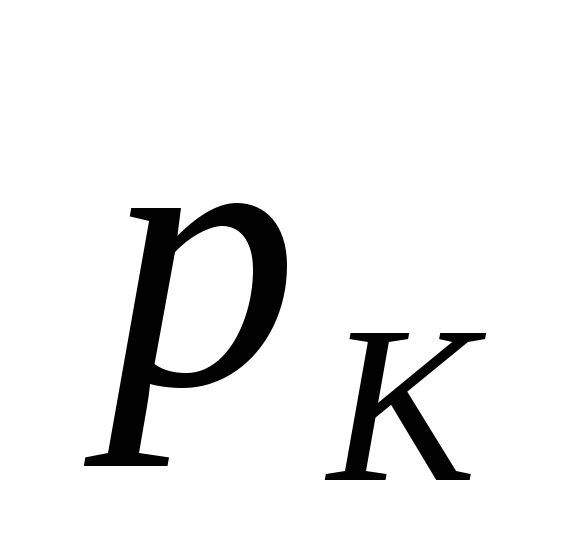

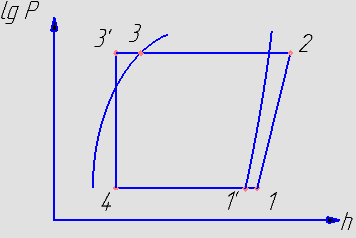

Исходя из p-h диаграммы (приложение А), по построенному циклу определяем значения давления кипения и давления конденсации.
Строим принципиальную схему одноступенчатого ПКХМ, на которой отмечаем характерные точки цикла (рис. 1);
4. На p-h диаграмме хладагента R134a, строим рабочий цикл ПКХМ (приложение А). При этом величину перегрева пара перед компрессором =(15÷35) принимаем равной 15ºС;
5. Из p-h диаграммы хладагента R134a, выписываем параметры характерных точек цикл (p, t, h, ѵ, x) в таблицу 1.
Таблица 1. Параметры характерных точек цикла.
№ точки |
Р МПа |
t ºС |
h кДж/кг |
Ѵ /кг |
0,123 |
-22 |
385 |
0,159 | |
1 |
0,123 |
-7 |
398 |
0,165 |
2 |
0,66 |
46 |
436 |
0,034 |
3 |
0,66 |
25 |
233 |
0,032 ? |
3 |
0,66 |
15 |
220 |
0,0005 ? |
4 |
0,123 |
-22 |
220 |
0,036 |
6. Холодопроизводительность с учетом потерь
;
7. Удельная массовая холодопроизводительность
;

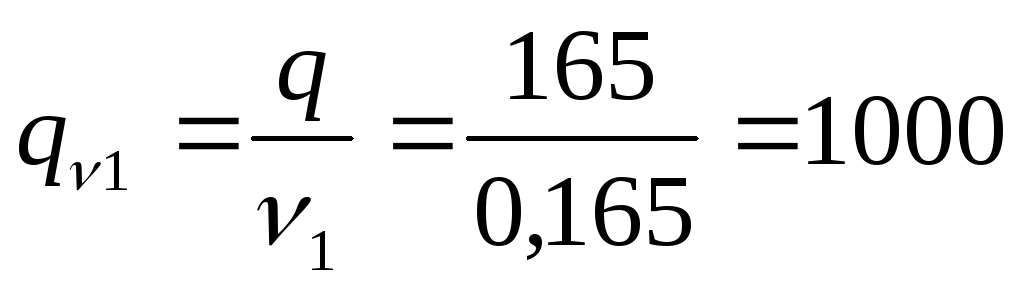

Удельная объемная холодопроизводительность
кДж/кг;

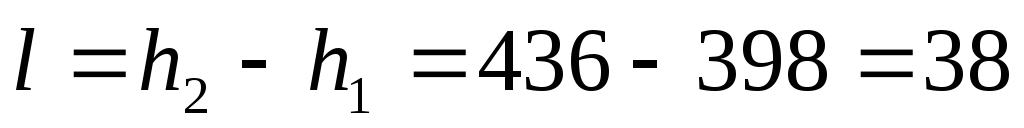

Удельная работа сжатия в компрессоре
кДж/кг;
Удельная тепловая нагрузка на конденсатор
кДж/кг;
Удельная тепловая нагрузка на РТО
кДж/кг;
Холодильный коэффициент теоретического цикла
;
Массовый расход рабочего вещества в ПКХМ
кг/с;
Действительная объемная производительность компрессора
м³/с;
Отношение давлений в компрессоре
;
Коэффициент подачи компрессора .Значение коэффициента подачизависит от типа компрессора, рабочего вещества, отношений давлений П. В нашем случае значениеопределяется из приближенной зависимости коэффициента подачиот отношения давлений П для различных типов компрессоров.
;

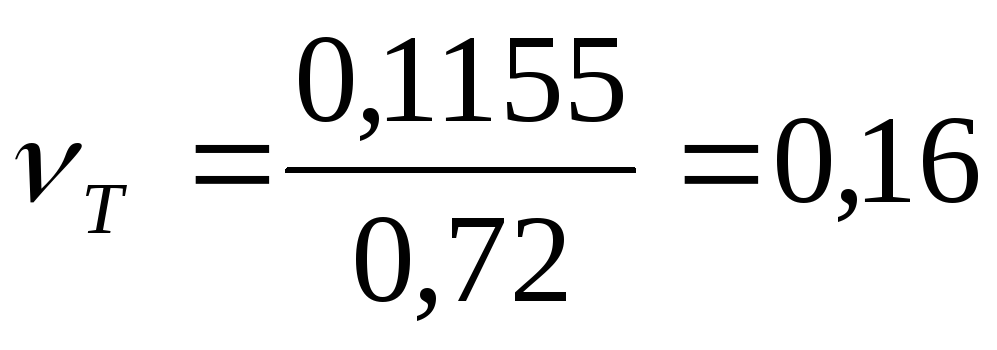

Теоретическая объемная производительность компрессора
м³/с;
Таблица 2. Характеристики компрессора марки ПБ60-1 (4шт).
По полученной величине осуществляется подбор компрессора по справочной литературе [1]. Выбирается марка и число компрессоров по справочной литературе [2]. Подбираю 4 компрессора ПБ60-1;
Рис.2. Бескрейскопфный непрямоточный VV-образный бессальниковый компрессор
Конструктивные параметры базы |
Основные данные компрессора | ||||||||
Тип (ход поршня) |
Диаметр цилиндра, мм |
Расположение цилиндров |
Частота враще-ния, |
Ход поршня,мм |
Число цилин-дров |
Мар-ка |
Объем описы-ваемый поршнем, м³/с |
Номиналь-ная холодо- производ-тельность кВт |
Эффективнаямощ-ность N, кВт |
Непрямо-точный бессальн-иковый |
76 |
VV-образное |
24 |
66 |
6 |
ПБ-60-1 |
0,043 |
62,8 |
20,65 |
1-блок; 2-гильза цилиндра;
3-ротор, 4-статор;
5-масляный фильтр;
6-насос;
7-устройство подачи масла в вал;
8-нагнетательный клапан;
9-всасывающий клапан;
10-шатунно-поршневая группа;
11-коленчатый вал с противовесом;
12-газовый фильтр.

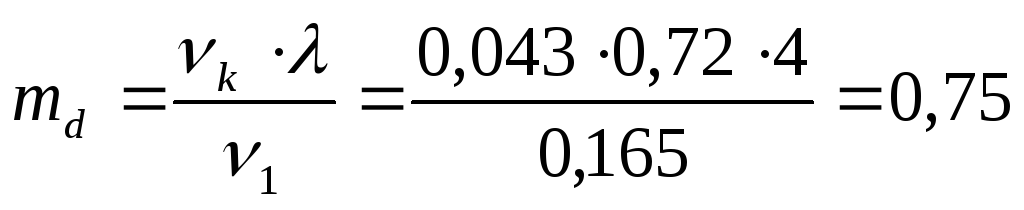

Действительный массовый расход рабочего вещества в компрессоре
кг/с;
Действительная холодопроизводительность компрессора
кВт;

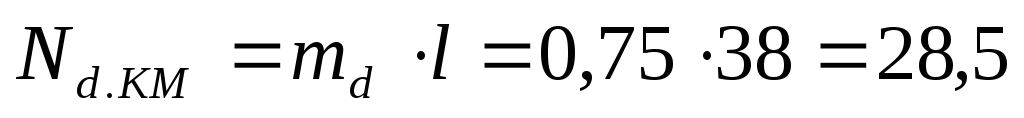

Теоретическая изоэнтропная мощность компрессора
кВт;

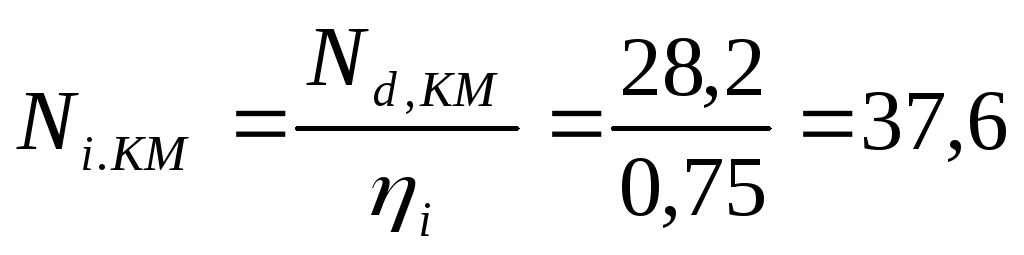

Индикаторная (внутренняя) мощность
кВт;
где - индикаторный коэффициент полезного действия (КПД) компрессора, значение которого определяется по данным испытаний компрессора и приводится в справочной литературе. В нашем случае.

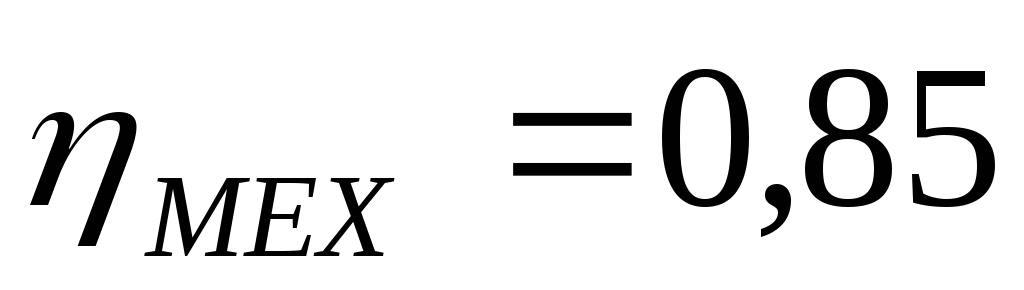

Эффективная мощность компрессора
кВт;
где - механический КПД компрессора, который также определяется на основе испытаний компрессора. В нашем случает.к выбранный компрессор является бескрейцкопфным.
Электрическая мощность (потребляемая из сети)
кВт;
где - КПД электродвигателя входящего в состав компрессорного агрегата. Значениепринимаю равным 0,95.
Действительный холодильный коэффициент в ПКХМ
;
