Министерство образованию и науки РФ

Федеральное государственное бюджетное образовательное учреждение

высшего профессионального образования

Казанский национальный исследовательский технологический университет

Факультет ТПСПК

Специальность 261202.65 – Технология полиграфического производства

Специализация ___________________________

Форма обучения дневная

Кафедра технологии полиграфических процессов и кинофотоматериалов

Курсовая работа

По дисциплине:

Тема курсовой работы: «Послепечатная обработка. Перфорация »

Студент _________ Мухамедьярова Э.И.

Курс 5 группа 5201-32

Дата сдачи законченной работы на кафедру

« » декабря 2014 года

Руководитель _______ Ли Н.И..

« » декабря 2014 года

Казань, 2014

Реферат

Данная курсовая работа содержит 21 с.

ПОСЛЕПАЧАТНЯ ОБРАБОТКА,ВИДЫ ПОСЛЕПЕЧАТНОЙ ОБРАБОТКИ,ПЕРФОРАЦИЯ

Цель данной курсовой работы – ознакомиться с послепечатными видами обработки, в частности, с перфорацией.

Данная курсовая работа содержит сведения о способах послепечатной обработки изделий из бумаги. Изучена специфика технологических свойств одной из послепечатных обработок.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ
1.ТЕОРЕТИЧЕСКАЯ ЧАСТЬ
1.1 Постпечатная обработка
1.2 Виды постпечатных работ в полиграфии и их описание
1.3 Перфорация
1.4 Виды перфорационных ножей
2. Технологическая часть
2.1 Характеристики и требования к готовой продукции
2.2 Характеристики расходных материалов
2.3 Технологическая схема процесса
2.4 Расчет материального баланса
2.5 Характеристика основного оборудования
2.6 Виды брака при перфорировании
Стандартизация
Заключение
Список использованных источников

ВВЕДЕНИЕ

Зачастую просто напечатать полиграфию – недостаточно. Брошюра без фальцовки, каталог без скрепок или пружины не выглядят законченным рекламным продуктом, и лучше всего фальцевать и брошюрировать их на профессиональном оборудовании. Ежедневник, папка, визитка без тиснения или фольгирования выглядят как готовая продукция, но лишены изюминки, которую им придает выдавливание линий или создание на их поверхности объемных букв и изображений.

В полиграфии, кроме самой бумаги, большую роль играют технологии, которые можно задействовать при создании оригинальной печатной продукции. Это выбор типа ламинирования, сплошной или выборочной лакировки, тиснения фольгой, высечки, конгрев. Всё это, кроме того что расширяет поле деятельности для дизайнера, ещё и возлагает на него большую ответственность: некоторые послепечатные процессы достаточно дорогостоящие и при больших тиражах любая ошибка может принести существенные убытки.

Полиграфический дизайн, или дизайн полиграфической продукции — разновидность графического дизайна, в задачи которого входит разработка материалов под печатную продукцию. Чаще всего готовым продуктом является бумажный носитель

Послепечатная обработка - процессы дополнительной обработки печатной продукции, приводящие к улучшению ее внешнего вида, повышению качества и прочности, такие, например, как лакирование, биговка, тиснение, ламинирование. Профессиональная послепечатная обработка тиража дополняет качество печати и делает печатное издание законченным продуктом. Каждый заказчик заинтересован в том, чтобы его полиграфическая продукция выглядела как можно привлекательней.

1.ТЕОРЕТИЧЕСКАЯ ЧАСТЬ

1.1 Постпечатная обработка

Процесс изготовления любого изделия в полиграфии не заканчивается процессом печати. Для получения готового изделия необходимо проведение целого комплекса послепечатных работ.

Постпресс, или послепечатная обработка – это комплекс мероприятий проводимых после процесса печати для придания полиграфической продукции необходимой формы, вида или размера. Другими словами, послепечатная обработка - это «финальный штрих» в производстве полиграфической продукции.

1.2 Виды постпечатных работ в полиграфии и их описание:

• Ламинация (одно- или двухсторонняя, глянцевая, матовая, пакетная, рулонная)

• Фальцовка.

• Биговка.

• Перфорация.

• Вырубка.

• Тиснение фольгой, конгрев.

• Сборка.

• Персонализация.

• Резка

• Скругление углов.

• Установка пикколо.

• Брошюровка(пружина: металл, пластиковая, скрепка)

• Переплет (твердый, мягкий)

• Накатка на пенокартон.

ЛАМИНАЦИЯ – это процесс нанесения (припрессовки) специальной пленки на печатный лист для придания ему блеска, жесткости и создания защиты от внешних воздействий. Пленка может быть глянцевой, матовой и различаться по толщине. Различают пакетное и рулонное ламинирование. При пакетном ламинировании по краям листа остаются прозрачные края из ламината. При рулонном предполагается последующая обрезка в размер. Производится на специальных устройствах – ламинаторах.

ФАЛЬЦОВКА –операция сгибания в определенном порядке запечатанного листа. Используется для бумаги плотностью до 150 гр/м2. Схема фальцовки представлена на рис.1.1.

Рисунок 1.1- Схема фальцовки.

БИГОВКА – процесс нанесения прямолинейных углублений – бигов для облегчения сгиба страницы. Процесс биговки осуществляется на специальных машинах биговщиках (ручных и электрических). От фальцовки отличается более четко выраженной линией сгиба, можно делать на плотных материалах. Схема биговки представлена на рис.1.2.

Рисунок 1.2- Схема биговки.

Используется для точных линий сгиба на приглашениях, открытках, флаерах. Применяется для бумаги плотностью от 150 гр/м2.

ВЫРУБКА - способ придания различных форм полиграфическим изделиям. Схема вырубки представлена на рис.1.3.

Рисунок 1.3.- Схема вырубки.

ТИСНЕНИЕ ФОЛЬГОЙ, КОНГРЕВ - создание изображения на бумаге, картоне или полимерном материале давлением штампом при нагреве с использованием фольги. Тиснение фольгой яркий способ отделки полиграфической продукции. Схема тиснения представлена на рис.1.4.

Рисунок 1.4 -Схема тиснения.

Конгрев – конгревное тиснение применяется для придания изображению выпуклой формы, и может использоваться как с покрытием фольгой, так и без него.

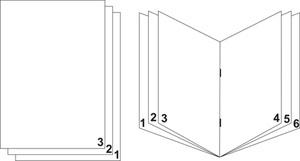

БОРКА (подборка) – это сортировка и раскладка листов тиража по порядку. Подборка применяется в основном для многостраничных изданий. Схема подборки представлена на рис.1.5.

Рисунок 1.5-Схема подборки.

ПЕРСОНАЛИЗАЦИЯ – или, по-другому, печать переменных данных – это печать уникальной информации на каждом изделии (номер, штрих-код). Схема персонализации представлена на рис.1.6.

Рисунок 1.6- Схема персонализации.

РЕЗКА - технологический процесс, позволяющий с высокой точностью получать полиграфические изделия необходимой формы и размера.

СКРУГЛЕНИЕ УГЛОВ это маленький штрих, который позволяет значительно улучшить внешний вид и повысить удобство использования некоторых видов печатной продукции (визитки, карманные календари и т.д). ). Схема скругления углов представлена на рис.1.7.

Рисунок 1.7- Скругление углов.

Радиус закругления составляет обычно 5 мм. Для закругления используются различного вида механизмы – ручные или автоматические.

УСТАНОВКА ПИККОЛО - это металлическое кольцо, устанавливаемое в приготовленное для него отверстие. Используется для крепления печатной продукции на стену (обычно просто для надевания на гвоздь). Чаще всего используются при изготовлении квартальных календарей, что позволяет надежно крепить их на стенке и предотвращать разрыв бумаги в месте крепления. ). Схема установки пикколо представлена на рис.1.8.

Рисунок 1.8- Установка пикколо.

БРОШЮРОВКА – Брошюровка или переплет представляют собой финальное оформление документа. Качественная брошюровка придаст документам солидный, опрятный внешний вид, сделает их практичными и функциональными в использовании и последующем хранении.

БРОШЮРОВКА С ПОМОЩЬЮ СКРЕПКИ – оптимальный метод переплета брошюр, буклетов, каталогов, дипломов, диссертаций и других документов объемом до 40 листов. При данном методе несколько предварительно сложенных страниц скрепляют механической скрепкой, получая подобие школьной тетради. Схема брошюровки с помощью скрепки представлена на рис.1.9.

Рисунок 1.9-Схема брошюровки с помощью скрепки.

БРОШЮРОВКА ПЛАСТИКОВОЙ ПРУЖИНОЙ – наиболее оперативный метод переплета, подходящий для любого вида печатной продукции. Переплет с помощью пластиковой пружины делает дипломы, диссертации и другие документы компактными, удобными в хранении и легкочитаемыми. Использование пружин различного диаметра позволяет переплетать блоки, содержащие от 10 до 400 листов. Основное преимущество данного вида брошюровки – возможность свободно добавлять или вынимать листы из пакета скрепленных пружиной документов. Схема брошюровки с помощью пластиковой пружины представлена на рис.1.10.

Рисунок 1.10- Схема брошюровки с помощью пластиковой пружины.

БРОШЮРОВКА МЕТАЛЛИЧЕСКОЙ ПРУЖИНОЙ позволяет создавать презентабельные, солидные печатные блоки. Данный метод брошюровки отличается надежностью крепления и возможностью раскрытия блока на 360°. Брошюровка металлической пружиной имеет некоторые ограничения использования: сравнительно небольшая толщина блока (до 100 листов); невозможность добавления или извлечения из блока отдельных листов.

Схема брошюровки с помощью металлической пружины представлена на рис.1.11.

Рисунок 1.11- Схема брошюровки с помощью металлической пружины.

ПЕРЕПЛЕТ (МЯГКИЙ, ТВЕРДЫЙ) - самый представительный, долговечный и дорогой метод. Брошюровка диплома, курсовой работы, диссертации, отчета или каталога методом термопереплета придаст эффект солидности и серьезности вашему документу. Термопереплет – это скрепление отдельных листов внутреннего блока с помощью клея под воздействием высоких температур. Мы выполняем работы по термопереплету как с твердой, так и с мягкой обложкой. Схема переплета представлена на рис.1.12.

Рисунок 1.12-схема переплета твердого и мягкого.

НАКАТКА НА ПЕНОКАРТОН является процессом нанесения напечатанного изображения или чертежа на жесткую поверхность. Подобная накатка на пенокартон исключает риск заломов, а также повреждения изображения и позволяет надолго сохранить фотографию и не беспокоится о возникновении заломов и замятий.

Схема накатки на пенакартон представлена на рис.1.13.

Рисунок 1.13-Схема накатки на пена картон.

ПЕРФОРАЦИЯ - процесс нанесения периодически повторяющихся отверстий или надсечек на бумаге для более легкого отрыва части листа по определенной линии перфорации. Схема перфорации представлена на рис.1.14.

Рисунок 1.14-схема перфорации.

Перфорация используется в различной разовой печатной продукции – отрывные календари, блокноты, приглашения, там, где нужна точная и ровная линия отрыва.

В этом разделе, мы поговорим о технологическом процессе, который называется перфорация листа или бумаги.

1.3 Перфорация

Перфорацией в полиграфическом производстве называют процесс пробивания (просечки) близко расположенных друг к другу отверстий одинакового диаметра и правильной формы на листе или ином запечатываемом материале. Схематический вид перфорации на бумаге представлен на рис.1.15.

Перфорация бумаги проводится посредством просечки ножом отверстий маленького диаметра. Есть несколько видов перфорации: отрывная (точечная) - применяется при изготовлении изделия с отрывной частью - к примеру билеты, отрывные талоны, самокопирующиеся бланки. Кругалая, в свою очередь, применяется при изготовлении брошюр, блокнотов , квартальных календарей - для создания отверстий для навивки пружины.

Перфорация производится после отпечатывания тиража, поэтому является послепечатной операцией, завершающим звеном при изготовлении полиграфической продукции. Существуют много видов перфораций, один из которых в линию, при помощи специальных перфорационных ножей. Виды перфорационных ножей различны.

Иногда применяется вместо другого полиграфического процесса – биговки, что позволяет материалу высокой плотности аккуратно сгибаться и не переламываться.

К закрытой фигурной перфорации можно отнести марки, к отрытой- изготовление отрывных уголков ежедневников. Перфорацию возможно также приспособить при создании сгиба изделия, по перфорированной линии можно легко сложить изделие, при этом избежать дополнительных полепечатных операций, таких как биговка или фальцовка. Примером такой перфорации может быть изготовление открыток или обложек для дисков. Сгиб листа по линии перфорации будет аккуратным.

Перфорация применима на различных материалах – это может быть простая бумага, различной плотности, дизайнерская бумага с текстурным покрытием или без, а также картон и тонкий пластик.

Перфорацию в виде щелеобразных отверстий выполняют в фальцевальных машинах и в фальцаппаратах книжно-журнальных ротаций с целью устранения утолщений на сгибах и диагональных морщин, облегчения выхода воздуха из замкнутых полостей в процессах фальцовки и прессования тетрадей. Она выполняется дисковыми зубчатыми ножами с односторонней или двусторонней заточкой с углом заточки соответственно 20° и 30°.

Перфорация мелких круглых и щелеообразных отверстий делается для удобства пользования некоторыми видами документов (квитанционными и чековыми книжками), календарями-ежедневниками, марками - для отрыва по мере надобности листа от блока, уголка или марки от листа

Перфорация сравнительно крупных (от 4 до 8 мм) круглых, овальных и прямоугольных отверстий необходима при использовании скрепления блоков спиралями и гребенками в производстве различных изданий книжного типа и беловых товаров. Перфорацию можно осуществить практически на любом полиграфическом изделии. Линия перфорации может быть как горизонтальной, так и вертикальной. Виды перфораций:

– Точечная (или марочная) – перфорация из маленьких круглых отверстий.

– Насечками (или штрихами) или, другими словами, линия отрыва.

Рисунок 1.15-Схематичный вид перфорации на бумаге.

1.3.1 Область применения

Чаще всего перфорация применяется при изготовлении:

• — отрывных календарей;

• — почтовых марок;

• — отрывных купонов;

• — блокнотов;

• — открыток;

• — самокопирующихся бланках;

• — некоторых видах брошюр;

• — и другой полиграфической продукции.

1.4 Виды перфорационных ножей

Перфорационный (зубчатый) нож может быть изготовлен различной формы и конфигурации, с различным шагом перфорации, формой зуба и углами заточкив.

Возможные варианты перфорационных ножей:

• нож с прямоугольным зубом без заточки;

• нож с прямоугольным зубом с заточкой с одной или двух сторон;

• нож с треугольным зубом без заточки;

• нож с треугольным зубом с заточкой одной или двух сторон;

• дисковый перфорационный нож.

Полный комплект дисковых зубчатых ножей позволяет получить щелевые отверстия длиной от 1 до 48 мм с промежутками от 1 до 5 мм.

Твёрдость перфорационного ножа достигается в диапазоне 55…64 HRC в зависимости от выбранного материала. Перфорационные ножи часто применяются для перфорации бумаги, картона, плёнок, резины.

2 ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ

2.1 Характеристики и требования к готовой продукции

В таблице 2.1 указаны технические характеристики изделия.

Таблица 2.1- Технические характеристики.

Технические характеристики открытки
Формат листа, мм	485х425
Формат обрезанных листов, мм	145х85
Формат готового издания, мм	125х65
Плотность бумаги, г/м2	280 (цифровая печать, мелованная бумага)
Красочность	4+0
Послепечатная обработка	Перфорация, обрезка
Тираж, шт. экз.	200
Способ печати издания	Цифровая печать

2.2 Характеристики основных и вспомогательных расходных материалов

1) Мелованная бумага — высококачественная бумага, используемая для производства глянцевых журналов, презентационных каталогов, буклетов и других материалов, для которых важна яркость красок и приятный внешний вид. Дает чёткие отпечатки и приятна на ощупь.

Основное отличие мелованной бумаги от прочих сортов заключается в её структуре: слои мелования, которыми покрыта бумага, состоят из белых пигментов (каолина и мела) и клеящих веществ. Благодаря мелованию создается исключительно гладкая поверхность, слабо впитывающая краску.

Описание:

Двухсторонний матовый мелованный бумажный материал. Представляет собой трёхслойную структуру из бумаги и PP-плёнки в качестве внутреннего слоя. Характеризуется высокой степенью сопротивления разрыву и непрозрачности, водонепроницаемостью и термостойкостью (до 180 °C).

Подходит для цифровой печати EnDURO Premium (275 г/м²). Не требует применения специальных красок. EnDURO Premium (145 г/м²) имеет сертификат FSC Лесного попечительского совета. Производитель компания «Берег», Россия.

2) Чернила Art Paper Ink для печати на мелованной бумаге.Данные чернила являются аналогом латексных чернил.Могут быть использованы в:

• настольных принтерах Epson

• широкоформатных принтерах Epson, Mimaki, Roland, Mutoh, Colors и пр., предназначенных для печати экосольвентными чернилами (т.е. принтерах, которые имеют встроенную систему подогрева материала).

Особенности:

Печатать на мелованной бумаге без праймера и предварительной обработки Изображение устойчиво к воде и механическому воздействию

Производитель Китай.

2.3 Технологическая схема процесса

На схеме показан технологический процесс послепечатной обработки.

Запечатанный лист

Первоначальная обрезка

Перфорация

Окончательная обрезка

Упаковка

2.4 Расчет материального баланса

2.5 Характеристика основного оборудования

Перфорацию фасонных отверстий в зависимости от формата листовой продукции и объема производства осуществляют на настольных перфорационных станках с ручным приводом, полуавтоматах типа 2УПБ-500 (Харьковский ЗПМ, Украина) и на автоматах АР-600 (фирма "Ренц Машиненбау", Германия) или ЕХ380/610/700 (фирма "Джеймс Берн Интернэшнл", Швеция). Скорость работы автоматов - от 140 до 80 цикл/мин в зависимости от длины обрабатываемых листов (этот определяющий размер, выраженный в мм, указан в трехзначном шифре различных моделей оборудования). За один цикл работы автоматы могут обрабатывать столку бумаги или картона толщиной до 2,5 мм. Исполнительными инструментами на перфорационном оборудовании являются перфорирующая гребенка, состоящая из металлического корпуса, в котором закреплено несколько десятков пуансонов, и работающая с ней в паре перфорирующая матрица, пластина со сквозными отверстиями, форма которых с минимальным зазором повторяет форму пуансонов гребенки. В процессе перфорирования перфорирующая матрица неподвижна, а перфорирующая гребенка совершает возвратно-поступательные движения, т.е. используется ножничный принцип реза. В комплекте оборудования имеются сменные перфорирующие инструменты с различной формой, размерами и шагом пробиваемых отверстий

При смене заказа переналадка оборудования включает следующие операции: 1) замену перфорирующих инструментов; 2) установку или наклейку упора, определяющего положение линии перфорации по отношению к верной кромке листа. При работе на автоматах регулируются передние и боковые упоры, фиксирующие точное положение листа или малой стопы при работе перфорирующей гребенки, положение перфорационного узла относительно передних упоров, а также плоскостапельный самонаклад и приемно-выводное устройство по формату и толщине листов или стопы.

2.6 Виды брака при перфорации

«Диамантная» или бриллиантовая зубцовка — очень мелкая зубцовка, образующаяся вследствие случайного вторичного перфорирования листа. Иглы перфорирующей машины при вторичном перфорировании чаще всего не попадают в ранее сделанные отверстия, поэтому зубцы получаются тонкие, как бы обтрёпанные. Изделия с такой перфорацией редко выходят за пределы полиграфического предприятия, так как в процессе контроля дефект легко обнаруживается и бракованный лист изымается.

Сдвиг перфорации — возникает в результате неправильной подачи марочного листа в перфорационную машину или неотрегулированности её хода. Различают вертикальные и горизонтальные сдвиги.

«Слепая» зубцовка — возникает в результате поломки одной или нескольких игл или одновременной подаче в перфорирующий аппарат чрезмерного количества листов. Это ведёт либо к пропускам зубцов, либо к тому, что отдельные отверстия не пробиты насквозь, а только намечены, вдавлены.

«Сумасшедшая» зубцовка также возникает в результате неправильной подачи листа в перфорационную машину (порой повторной, после нормального перфорирования). В этом случае лист перфорируется по диагонали под непрямым углом и делит марки на неправильные части.

СТАНДАРТИЗАЦИЯ

ГОСТ 7. 1-2003. Система стандартов по информации, библиотечному и издательскому делу. Библиографическая запись. Библиографическое описание. Общие требования и правила составления [Текст]. – Введ. 2004–07–01. – М. : Изд-во стандартов, 2004. – 80 с.

ГОСТ 7.32-91. Система стандартов по информации, библиотечному и издательскому делу. Отчёт о научно-исследовательской работе. Структура и правила оформления [Текст]. – Введ. 1992–01–01. – М. : Изд-во стандартов, 1992. – 19 с.
