4.8. МОДЕЛЬ МАГНИТНОГО СЕРДЕЧНИКА

Изменение параметров модели вызывает перестройку кривых на графике. Можно также в разделе меню TRACE построить семейство гистерезисных кривых в зависимости от любого параметра модели.

В отличие от всех других экранов PARTS, в данном экране идентифицируемые параметры меняются с изменением диапазона, охватываемого осью X (раздел меню X_axis). Дело в том, что гистерезисная кривая зависит от предистории, т.е. от напряженности воздействующих полей. При расчете параметров модели PARTS моделирует поля с напряженностью, соответствующей максимальной величине на оси X. Значит, изменение диапазона величин по оси X влечет за собой перерасчет параметров и соответствующее перестроение графика. При этом PARTS ориентируется именно на максимальную величину по оси X. Например, задание изменения переменной H -3÷+3 и 0÷+3 даст один и тот же результат.

5. О Б О Л О Ч К А P S P I C E ДЛЯ M C D O S.

Г Р А Ф И Ч Е С К И Й В В О Д С Х Е М С П О М О Щ Ь Ю В Н Е Ш Н И Х Р Е Д А К Т О Р О В

5.1. УПРАВЛЯЮЩАЯ ОБОЛОЧКА PSPICE

Управляющая оболочка призвана интегрировать отдельные программы пакета PSpice и облегчить работу с ними. Оболочка реализована двумя программами PS.EXE и PSHELL.EXE и вызывается командой

PS [-M] [<имя файла>[.CIR]]

Опция -M применяется для монохромных мониторов.

Экран оболочки имеет вид, представленный на рис. 5.1. Описание всех разделов меню содержится в работе [2].

156 5. Оболочка PSpice для MS DOS. Графический ввод схем

Рис. 5.1. Экран управляющей оболочки

Основные операции, выполнение которых обеспечивает оболочка:

♦редактирование входного файла .CIR тремя способами: встроенным текстовым редактором (раздел меню Files/Edit), внешним текстовым или графическим редактором (раздел Files/X - External Editor) или в режиме диалога (многие разделы меню, которые будут перечислены позднее);

♦запуск на счет моделирующей программы (раздел меню Analysis/Run Pspice);

♦просмотр выходного файла .OUT встроенным редактором (раздел меню Files/Browse Output) или внешним редактором (раздел Files/R- External Browser);

♦запуск постпроцессора PROBE (раздел PROBE/Run Probe), в том числе автоматический запуск PROBE после моделирования (эта опция задается командой PROBE/Auto-run);

♦работа с редактором сигналов STMED (раздел STMED);

♦пользование в любом режиме работы встроенным справочным руководством по PSpice (клавиша F3);

♦пользование в любом режиме работы встроенным калькулятором (клавиша F5);

♦использование контекстной помощи (клавиша F1).

Рассмотрим подробнее некоторые из перечисленных операций. Загрузка входного файла .CIR производится или автоматически, если

файл указан в командной строке при вызове оболочки, или в разделе меню Files/Current File. В последнем случае в ответ на запрос программы

вводится имя файла, или нажимается клавиша F4 и производится выбор из предъявляемого списка доступных файлов .CIR (при выборе файлов в других разделах меню также можно пользоваться клавишей F4).

Редактирование файла .CIR с помощью встроенного текстового редактора производится в разделе меню Files/Edit. При работе со встроенным редактором можно использовать обычные для всех редакторов операции, а также осуществлять поиск в тексте заданной подстроки (например, имени какого-то элемента или узла), нажимая клавиши Alt-S. Можно также работать с фрагментами текста - блоками, используя следующие клавиши:

Alt-M - начало выделения блока (специальной команды конца выделения нет; снимается выделение нажатием Esc);

Alt-C - копирование выделенного блока в буфер; Alt-X - вырезание выделенного блока в буфер; Alt-P - чтение из буфера.

Таким образом, если требуется перенести фрагмент текста на другое место в файле, то сначала этот фрагмент выделяется: подводится курсор к одному концу фрагмента (началу или концу), нажимаются клавиши Alt-M и курсор подводится к другому концу фрагмента. При этом фрагмент выделяется засветкой. Затем нажимаются клавиши Alt-X, фрагмент исчезает из текста и перемещается в буфер. После этого курсор подводится к тому месту, перед которым должен быть вставлен фрагмент, и нажимаются клавиши Alt-P. Копирование фрагмента осушествляется таким же образом, но вместо клавиш Alt-X используются клавиши Alt-C. При этом фрагмент помещается в буфер, но остается и на прежнем месте в тексте файла.

По окончании редактирования текста нажимается клавиша Esc. Все редактирование в действительности проводится не в самом файле .CIR, а в некотором временном файле. Поэтому при выходе из редактора программа задает вопрос: “Save changes (to temporary working file) or Discard (S/D)?”,

т.е. надо ли спасать сделанные изменения. При ответе S изменения будут внесены в файл .CIR. При ответе D файл .CIR останется без изменений.

После того, как задание отредактировано, его можно запускать на счет командой Analysis/Run Pspice. Полученный в результате выходной файл

.OUT можно просматривать тем же встроенным текстовым редактором, задав команду Files/Browse Output. При этом не допускается редактирование (изменение) текста. Можно использовать команду поиска Alt-S и команду Alt-G - переход по заданному номеру строки. Выход из просмотра осуществляется клавишей Esc.

Если при расчете обнаружены ошибки, их можно просмотреть не только непосредственно в файле .OUT. Команда Circuit/Errors или нажатие

Рассмотрим в качестве примера просмотр и редактирование параметров элементов в разделе меню Circuit/Devices. При входе в этот раздел на экране высвечивается список всех элементов схемы с указанием их моделей и индивидуальных параметров. При указании курсором на некоторый элемент высвечивается список значений его параметров. Выбрав тот или иной параметр, можно изменить его значение. Аналогичным образом в разделе Circuit/Models можно выбрать из списка нужную модель, посмотреть список значений ее параметров и, указав какой-то параметр, изменить его значение. Некоторые особенности выполнения других операторов диалогового редактирования приведены в работе [2].

Редактирование в диалоге предъявляет меньшие требования к знанию пользователем входного языка PSpice, но зато более трудоемко. В процессе редактирования в любой момент можно нажать клавишу F3 и посмотреть синтаксис того или иного оператора. К сожалению, подсказок по параметрам моделей не предусмотрено.

Помимо перечисленных режимов редактирования можно редактировать

(раздел Files/X - External Editor) и просматривать (раздел Files/R-External Browser) тексты с помощью внешних редакторов. В частности, имеет смысл подключить внешний многооконный редактор, который позволил бы одновременно смотреть выходной файл .OUT и редактировать текст входного файла .CIR. Однако значительно больший интерес может представлять подключение внешних графических редакторов, позволяющих смотреть и редактировать изображения принципиальных и логических схем. Поэтому способы подключения внешних редакторов будут изложены позднее, в п. 5.3 после рассмотрения способов графического ввода схем.

Из дополнительных функций оболочки остановимся на работе со встроенным калькулятором. Калькулятор позволяет проводить несложные вычисления, которые могут понадобиться при задании параметров элементов и моделей или при обработке результатов расчета. Вызывается калькулятор клавишей F5. При этом открывается окно (см. рис. 5.1). В нижней части окна вводятся числа и символы операций и функций. Используются знаки

В верхней части окна калькулятора высвечиваются вводимые числа и результаты вычислений. Знаки операций применяются к двум последним числам в верхней части экрана. Поэтому сначала надо ввести два числа, над которыми выполняется операция, а затем - символ операции. Функции относятся к последнему числу в верхней части экрана. В примере,

графического изображения принципиальной схемы для последующего моделирования ее на PSpice. Изложение ориентировано на версию PCCAPS 4.5.

Вызов редактора PCCAPS производится командой

PCCAPS [-R] [<имя файла>[<.SCH>]]

Опция -R позволяет непосредственно войти в режим редактирования без предварительного останова в начальном меню, которое применяется для конфигурирования редактора. Поэтому практически всегда эту опцию имеет смысл указывать. Исключение составляют случаи, когда надо указать директорию, в которой лежат символы компонентов (файлы с расширением

.SYM), или указать порт, к которому подключен манипулятор “мышь”. Экран в режиме редактирования изображения принципиальной схемы

имеет вид, представленный на рис. 5.2. В правой части экрана в два столбца расположены разделы меню, а в середине левого столбца - разделы подменю (на рис. 5.2 это разделы, начиная с Line и кончая Text). Вторая снизу строка -

строка сообщений (на рис. 5.2 в ней написано “Select text location. (Attributes OK?)”). Нижняя строка экрана является строкой состояния, в которой можно устанавливать толщину и тип линий, размер надписей, ориентацию компонентов и т. п. Основную часть экрана занимает графическое окно, в котором и строится изображение схемы. В окне нанесена сетка, по узлам которой перемещается курсор.

В строке состояния отражаются текущие значения различных опций, определяющих выполнение тех или иных команд. Содержание строки состояния меняется в зависимости от выполняемой команды. Рассмотрим основные опции строки состояния.

Имя слоя, в котором будет размещен очередной элемент изображения отражается в левой части строки (на рис. 5.2 это слой ATTR). Различные элементы изображения размещаются в разных слоях, различающихся, в частности, цветом. При изображении принципиальных схем в большинстве случаев переключение нужных слоев происходит автоматически при выполнении соответствующей команды. Однако в некоторых случаях требуется разместить элемент изображения не в том слое, который предлагает программа. Тогда надо указать курсором на имя слоя в строке состояния и нажать левую кнопку мыши. При каждом нажатии переключается имя слоя, перебирая все из числа доступных наблюдению. Если нужный слой не появляется, надо выполнить команду VLYR, после чего будет предъявлен список слоев. В нем после имени слоя стоит цифра цвета и далее статус слоя: OFF - невидимый; ON - видимый, но недоступный редактированию; ABL - доступный редактированию. Указание курсором на статус переключает его. Перед началом работы с принципиальной схемой надо установить статусы слоев SDOT (изображение точек в местах соединения проводников) и ATTR (атрибуты, о смысле которых будет сказано позднее) в состояние ON или ABL. Полезно также изменить цвет слоя NETNAM (имена цепей), поскольку принятый по умолчанию синий плохо виден на большинстве мониторов. Для изменения цвета надо указать курсором на цифру цвета данного слоя и в открывшейся внизу экрана палитре выбрать цвет (для слоя NETNAM можно рекомендовать выбрать желтый).

Шаг сетки, нанесенной в графическом окне, определяется двумя цифрами

встроке состояния, разделенными двоеточием (10:10 - наиболее распространенные шаги на рис. 5.2). Указав на эти цифры курсором, можно задать их новые значения, введя два числа, разделенных пробелом. Шаги определяются в единицах измерения DBU, которые могут выражаться или в миллиметрах, или в дюймах. Соответственно одна единица равна 0,1 мм, или 0,01 дюйма. Выбор системы измерений: метрической или в дюймах, задается

вразделе меню SCMD/UNIT. Можно работать в любой системе, но весь проект обязательно должен быть выдержан в одной системе измерений.

Наличие изображения сетки задается цветом символа S, расположенного

встроке состояния: зеленый цвет - сетка включена, красный - выключена. Переключение производится указанием курсора на этот символ и нажатием

Вид линий отображается в строке состояния следующими опциями. Толщина линий определяется опцией W и последующим числом от 0 до 250. Нормальная ширина тонкой линии соответствует W=0. При изображении на схеме жгутов проводов и в ряде других случаев может потребоваться проведение более толстых линий. Вид линий может быть следующий: Solid - непрерывные (по умолчанию), Dotted - пунктирные, Dashed - штриховые. Углы, под которыми проводятся кусочно ломанные линии (проводники и другие) задается опцией, принимающей значения: ORTH - прямые, т.е. горизонтальные и вертикальные отрезки (по умолчанию), 45D - под углами, кратными 45°, ANDL - под любыми углами (т.е. по прямой, соединяющей две точки).

Рассмотрим теперь основные этапы создания изображения принципиальной схемы. Прежде всего надо учесть, что в PCCAPS имеется два различных режима работы, устанавливаемые соответствующими командами меню: DETL - режим создания изображения схемы, SYMB - режим создания символа библиотечного элемента. Поэтому для изображения схемы прежде всего надо перейти в режим DETL, если, конечно, программа уже не работает в этом режиме.

Рисунок схемы состоит из символов компонентов и межсоединений. Рассмотрим сначала работу с компонентами.

Ввод и перемещение компонентов

Ввод компонентов осуществляется командой ENTER/COMP. При выполнении этой команды в строке сообщений появляется текст:

Comp-file-name G/T scales (F1 for list)

В ответ можно или ввести имя компонента, или нажать клавишу F1 и выбрать файл с символом компонента из списка, представленного на экране. Если имя компонента задается текстом, то одновременно можно задать масштаб его изображения по осям X и Y в процентах:

<имя> [<масштаб по X>][<масштаб по Y>]

Например, команда “NPN 200 200” даст удвоенный размер изображения n-p-n транзистора.

Обычно в состав P-CAD входят следующие символы компонентов, предназначенные для связи с PSpice:

изображении, следует в момент ввода соответствующего символа получить сразу и нормальное, и зеркальное изображения.

Копирование символа компонента осуществляется командой COPY без указания какой-либо подкоманды. Просто, выбрав в меню команду COPY, следует указать курсором на соответствующий компонент, который надо копировать, и затем указать место, куда его надо скопировать.

Перемещение компонента осуществляется командой MOVE тоже без подкоманды. Ее выполнение аналогично выполнению команды COPY.

Вращение символа компонента осуществляется командой ROT также без подкоманды. После указания курсором на требуемый компонент каждое нажатие левой кнопки мыши поворачивает изображение на 90°. Завершение поворотов - клавиша Esc или правая кнопка мыши.

Если команды MOVE и ROT относятся к компоненту, к которому подведены межсоединения, то надо учитывать, что эти межсоединения потянутся за перемещаемым компонентом, что может привести к путанице в изображении схемы. Если это надо исключить, то предварительно следует отсоединить проводники от выводов компонента, воспользовавшись командой ENTR/UCOM.

Удаление компонента производится командой DEL без подкоманд. Если по ошибке удалился не тот компонент, который нужен, восстановить последнее удаление можно подкомандой UNDO той же команды DEL.

Имена компонентов

Рассмотрим теперь операции, которые применяются для того, чтобы задать или изменить имя компонента. Вообще говоря, именовать компоненты не обязательно. Непоименованным компонентам программа сама присваивает имена вида: UC<трехзначный номер страницы><трехзначный номер элемента>. По умолчанию номер страницы 000 для одностраничных схем. При трансляции изображения в файл .CIR первый символ U заменяется символом типа компонента (R, Q, M и т.п.). Например, QC000005. Обычно это неудобно, так что можно рекомендовать всегда задавать имена всем компонентам схемы.

Задание имени осуществляется командой NAME/COMP. При этом программа сначала дает указание “Select a component”, в ответ на которое надо указать конкретный компонент. Затем в ответ на запрос “Enter componetnt name:” надо задать имя компонента в нотации, принятой в PSpice. Затем программа высвечивает текст “Name=... Select location”, в котором

трансляции изображения в PSpice оператор, описывающий компонент, будет иметь вид

<имя компонента> <список узлов> <значение атрибута SPP1>

<значение атрибута SPP2> ...

Таким образом, в качестве атрибута SPP1 задается информация, которая должна быть расположена в операторе, описывающем компонент, после списка узлов. Если длина этой информации превышает допустимые для атрибута 39 символов, то информация может быть продолжена в атрибуте

SPP2 и т.д.

Например, для резистора, имеющего номинал 3 кОм, атрибут должен иметь вид SPP1=3к. Для транзистора, описываемого моделью QNPN атрибут имеет вид SPP1=QNPN. Для источника сигнала, имеющего параметры DC, AC и модель для расчета переходных процессов, атрибут может иметь вид

SPP1=(DC 1V AC 1 PWL(0 0 1ns 3V))

В этом атрибуте его значение заключено в скобки, поскольку оно содержит пробелы.

В большинство символов компонентов, используемых для PSpice, уже заложены атрибуты SPP1. Например, “VALUE” в символах резисторов и конденсаторов или “MODEL” в символах транзисторов и диодов. Их назначение - просто напомнить пользователю о том, что в качестве этих атрибутов должны быть указаны конкретные значения номиналов или конкретные модели. Чтобы эти атрибуты были видны на экране, слой ATTR должен быть в состоянии ON или ABL (по умолчанию его состояния OFF, для изменения состояния используется команда VLYR). Иногда для длинных атрибутов целесообразно использовать другой слой - ATTR 2. В него можно записать атрибуты, а затем перевести его в состояние OFF. Тогда нормально эти атрибуты не будут накладываться на изображение схемы и портить его. А если пользователю нужно их посмотреть или изменить, то он всегда может перевести слой ATTR 2 в состояние ON или ABL.

Задание и изменение атрибутов осуществляется командой ATTR c тремя подкомандами: SCHG - изменение значения уже имеющегося атрибута, ACOM - ввод нового атрибута, DATR - уничтожение имеющегося атрибута.

При выполнении подкоманды SCHG появляется запрос “Select one attribute”. После указания курсором изменяемого атрибута, он выделяется цветом вместе со своим ключевым словом и появляется предложение “Enter new value”. В ответ надо записать новое значение или исправить прежнее. Изменить при этом ключевое слово, местоположение атрибута или размер

Если при пересечении двух проводников они должны электрически соединяться друг с другом, то при проведении второго проводника одна из точек должна быть указана точно на месте пересечения. При этом цепь, к которой принадлежит пересекаемый проводник, выделится белым цветом и будет задан вопрос с предложенными ответами “Merge the nets ? YES NO”. В ответ надо указать YES, и тогда проводники окажутся электрически соединенными. В месте соединения через некоторое время (после выполнения следующей команды) появится точка, если слой SDOT находится в состоянии ON.

Следует отметить, что не обязательно надо реально проводить все межсоединения. Соединить электрически цепи, расположенные в разных концах схемы, можно, если присвоить им одно имя. Этим часто удобно пользоваться, чтобы не запутывать рисунок принципиальной схемы проведением длинных межсоединений. В частности, это относится к цепи “земля”, которая обычно изображается отдельными проводниками в разных местах схемы.

Редактирование формы межсоединения проводится с помощью подкоманд команды EDIT. Основные из них: MOVS - перемещение сегмента (сегментом называется отрезок соединения между точками излома), DELS - удаление сегмента, MOVV - перемещение вершины (точки излома), DELV - удаление вершины. Удалить цепь полностью можно командой DEL без подкоманды: просто при выполнении этой команды указать курсором на удаляемую цепь. При этом имеется большая разница в результатах действия команд DEL и EDIT/DELS. Первая из них удаляет всю разветвленную цепь, а вторая - только один сегмент одного межсоединения. С другой стороны цепь, ошибочно удаленную командой DEL, можно тут же восстановить командой DEL/UNDO, а сегмент, удаленный командой EDIT/DELS, можно восстановить, только проведя его заново.

Если при выполнении команды EDIT/DELS цепь, которой присвоено имя, разрывается на две части, то задается вопрос с предложенными ответами “Rename Subnets? YES NO”. Если ответить NO, то обе половины цепи будут иметь прежнее имя, т.е. они останутся электрически соединенными, цепь в действительности не разорвется, хотя на изображении этого не будет видно. В этом может быть один из источников трудно обнаруживаемых ошибок. Если же на указанный выше вопрос ответить YES, то цепь разорвется, одна из ее частей будет иметь прежнее имя, а вторая получит новый порядковый номер. Программа сообщит об этом и о новом имени следующим замечанием

“Split nets: Created net ...”.

После проведения межсоединений цепям (цепь в P-CAD то же, что узел в PSpice) должны быть присвоены имена. Строго говоря, не обязательно

требуемый фрагмент. В результате выделяются цветом те компоненты, цепи, надписи и другие элементы изображения, которые программа считает относящимися к данному окну. Если границы окна пересекают какие-то цепи, то часть цепей, выходящих из границ окна, программа может отнести к выделенным, а часть - нет. Если выделение элементов изображения, отнесенных к данному фрагменту окажется неудачным, можно нажать Esc и попробовать указать границы фрагмента снова.

После выделения фрагмента при выполнении команды COPY/WIN появится указание “Select reference point”, т.е. “Укажите точку привязки”. В ответ надо указать курсором некоторую точку фрагмента (обычно удобно указать точку какого-то вывода компонента или цепи, пересекающей границу фрагмента). К этой точке фрагмента окажется привязанным курсор при дальнейших перемещениях. Затем по запросам программы “Select new location” курсор вместе с рамкой, охватывающей фрагмент, перемещается в нужное место и нажимается левая кнопка мыши. Выход из команды - Esc или выбор новой команды.

Примерно так же выполняется команда MOVE/WIN. При выполнении команды DEL/WIN задается вопрос с предложенными ответами “OK to delete? YES NO” и удаление происходит только при подтверждении YES. Восстановить ошибочно удаленный фрагмент командой UNDO невозможно. При выполнении команды ROT/WIN в ответ на запрос “Select center of rotation” следует указать центр вращения, после чего каждое нажатие левой кнопки мыши будет вращать фрагмент на 90°.

Рассмотренные команды позволяют оперировать с фрагментом внутри данной схемы. Имеются также команды, позволяющие переносить фрагмент из одной схемы в другую. Это команда FILE/BKSV - спасение блока (фрагмента), и команда FILE/BKLD - чтение фрагмента. По первой из них фрагмент спасается в виде файла, а по второй изображение, хранящееся в этом файле, может быть загружено и включено в другую схему.

Ввод операторов моделирования для PSpice

В редакторе PCCAPS можно создать не только изображение принципиальной схемы, но и задать управляющие операторы PSpice, которые определяют виды и условия анализа, форму выдачи результатов расчета и т.п. Подобные операторы вводятся как атрибуты. Но поскольку эти атрибуты относятся не к отдельным компонентам, а к схеме в целом, то они должны вводиться не в режиме DETL, в котором создается изображение схемы, а в режиме SYMB.

найти такую частую ошибку, как наличие у компонента нескольких одинаковых атрибутов с разными значениями.

Завершение работы с PCCAPS осуществляется командой SYS/QUIT. Предварительно надо спасти редактировавшийся файл командой FILE/SAVE. Если этого не сделать, то при выполнении команды SYS/QUIT будет задан вопрос с предложенными ответами “Workfile modified. Exit still? YES NO” (Файл был изменен. Действительно выходить? Да Нет). Если ответить YES, то все исправления, сделанные в файле, пропадут. Поэтому, если исправления действительно нужно сохранить, то на этот вопрос следует ответить NO, спасти файл и только после этого повторить команду

SYS/QUIT.

Описание подсхем и многостраничных схем

Если схема описывается с использованием подсхем, то для модели подсхемы должен быть создан символ. Для этого подсхема изображается в отдельном файле обычным образом. Затем, перейдя в режим SYMB, на том же рисунке надо нарисовать символ подсхемы. Символ рисуется в слое GATE с помощью команд DRAW/LINE - линия, DRAW/RECT - прямоугольник, DRAW/CIRC - окружность и других команд раздела DRAW (см. работу [2]). Предварительно надо актвизировать слой GATE, присвоив ему командой VLYR статус ABL A. После того, как контур символа нарисован, командой ENTR/PIN вводятся выводы (тип выводов безразличен) и их имена. Командой ENTR/ORG вводится точка привязки курсора. Обычно это - левый нижний вывод символа подсхемы. Имя подсхемы задается в том же режиме SYMB атрибутом SNAME. Например, SNAME=OPAMP. Файл подсхемы спасается как файл с расширением .SYM (при спасении из режима SYMB это расширение дается файлу по умолчанию).

При изображении схемы, использующей данную подсхему, ее символ вызывается командой ENTR/COMP как символ любого компонента. И как обычно ему присваивается имя. Если требуется, чтобы в файл .CIR было внесено описание модели подсхемы, то введенному символу подсхемы присваивается атрибут PNAME: PNAME=<имя модели>. Если не присвоить этот атрибут, то описание модели подсхемы во входной файл не попадет. Это допустимо, если описание модели подсхемы внесено в библиотеку, которая подключена к данному заданию на расчет. Отметим, что в атрибуте PNAME имя не обязательно должно совпадать с именем модели, указанным в ее атрибуте SNAME. В этом случае в файл .CIR описание модели будет

♦ввести имена компонентов;

♦ввести атрибуты компонентов;

♦ввести имена цепей;

♦перейти в режим SYMB и в стороне от схемы ввести в качестве атрибутов CARD операторы задания на анализ схемы (если решено вводить их одновременно с изображением схемы);

♦вернуться в режим DETL, спасти файл и выйти из программы.

Трансляция изображения во входной файл PSpice

После того, как рисунок принципиальной схемы подготовлен, осуществляется трансляция его в текстовый файл для PSpice. Для этого запускается программа PCNODES, которая создает файл с расширением

.NLT, содержащий список цепей схемы. Команда запуска PCNODES имеет формат:

PCNODES [<имя файла>[.SCH]][<имя файла>[.NLT]]

Если имя выходного файла не задано, оно по умолчанию совпадает с именем исходного файла. Если при запуске программы не задано имя входного файла, то PCNODES переходит в режим диалога, в котором и задаются требуемые имена.

Когда транслируется иерархическая или многостраничная схема, программу PCNODES надо поочередно запустить для всех файлов, содержащих изображения схемы и моделей подсхем.

После образования файла (или файлов) .NLT запускается на счет транслятор NXSPICE, который и создает текстовый файл для PSpice. Команда запуска NXSPICE может иметь вид

NXSPICE [<имя файла>[.NLT>]] [<имя выходного файла>]

Если не задано имя выходного файла, то оно по умолчанию совпадает с именем файла .NLT. Расширение выходного файла по умолчанию .SPI. Это непривычно, поскольку для PSpice обычно используется расширение .CIR. Поэтому лучше указывать в команде запуска имя выходного файла и его расширение .CIR.

<список имен файлов всех подсхем>

Если имя выходного файла не указано, то в качестве имени будет взято имя первого файла в списке файлов страниц. Список файлов страниц должен содержать сначала имя файла первой страницы, а затем имена файлов других страниц и имена иерархических файлов, в которых есть обращение к подсхемам. Списки имен файлов страниц и подсхем начинаются каждый с новой строки. Если список не умещается в одной строке, он может быть продолжен на следующих. Строки продолжения должны содержать символ “+” в первой позиции. В файл могут быть включены комментарии, начало которых отмечается символом “%”. После этого символа и до конца строки текст воспринимается как комментарий.

Рассмотренный путь трансляции изображения схемы во входной файл PSpice применяется при раздельной работе с P-CAD и PSpice. Кроме того, имеется возможность подключения программ пакета P-CAD в качестве внешнего графического редактора к управляющей оболочке PSpice. Этот путь будет рассмотрен в п. 5.3.

5.2.2. Графический редактор DRAFT пакета OrCAD

Графический редактор DRAFT пакета OrCAD - системы проектирования, во многом схожей и конкурирующей с P-CAD, проще в применении, чем PCCAPS, хотя и несколько слабее. Простота применения стала причиной популярности этого редактора. Для связи DRAFT с PSpice имеется три возможности:

♦раздел меню Quit Pspice в версии 3 или Run User Commands в версии 4 позволяет оттранслировать изображение в формат входного файла PSpice, провести моделирование и просмотреть результаты в постпроцессоре PROBE, не выходя из редактора;

♦трансляция изображения в формат входного файла PSpice с помощью программы NETLIST, входящей в состав пакета OrCAD;

♦включение DRAFT в качестве внешнего редактора в оболочку PSpice (этот путь будет рассмотрен в п. 5.3).

Первый и последний из указанных путей удобны тем, что вся работа проводится в рамках одной оболочки. К недостаткам первого пути относятся большие требования к памяти компьютера, поскольку надо одновременно загружать в нее и DRAFT, и PSpice. Возникают также сложности, если необходимо проводить многократные расчеты схемы с изменением управляющих операторов PSpice.

5.3. Включение внешних графических редакторов в оболочку PSPICE 181

Опция /O указывает, что схема расположена на одном листе. Опция /N указывает на использование имен узлов, введенных в режиме Place Text.

Возможен и еще один путь вставки операторов PSpice в формируемый текст: вместо ввода их в разделе PlaceText можно воспользоваться разделом вставки текстового файла Block ASCII Import.

5.3. ВКЛЮЧЕНИЕ ВНЕШНИХ ГРАФИЧЕСКИХ РЕДАКТОРОВ В ОБОЛОЧКУ PSPICE

Управляющая оболочка PSpice позволяет подключать внешние текстовые или графические редакторы для просмотра и редактирования заданий на расчет схем. Использование внешнего редактора для редактирования задания осуществляется в разделе меню оболочки Files/X-External Editor. Подключаемый редактор должен быть описан переменной среды DOS, значение которой задается командой следующего вида

SET PSEDIT=<файл загрузки редактора> [<опции>]

Опции этой команды задают форму, в которой передается имя редактируемого файла в редактор. Они могут быть следующими:

Аналогичная команда для подключения внешнего редактора в раздел меню оболочки Files/R-External Browser для просмотра файла имеет вид:

SET PSBROWSE=<файл загрузки редактора> [<опции>]

где опции те же, что приводились выше.

Команды SET PSEDIT и SET PSBROWSE должны быть выполнены до вызова управляющей оболочки. Они могут быть выполнены с клавиатуры, или включены в файл AUTOEXEC.BAT, или составить отдельный пакетный файл. Надо иметь в виду, что команды должны выполняться не в NORTON COMMANDER. Кроме того, при включении в .BAT файл этих команд символ “%” в опциях должен удваиваться. Например, пакетный файл, подключающий для редактирования файл edit.bat, а для просмотра файл browse.bat, может иметь вид

5.3. Включение внешних графических редакторов в оболочку PSPICE 183

комментария и включение файла .SPI в файл .CIR оператором .INCLUDE не вызовет синтаксических ошибок. В рассмотренном варианте подключения PCCAPS к оболочке с управляющими операторами в файле .CIR можно работать, пользуясь всеми возможностями диалога, предоставляемыми управляющей оболочкой PSpice. А изображение схемы транслировать в файл

.SPI. Для этого достаточно в приведенном выше примере файла edit.bat заменить последний оператор на команду:

nxspice.exe %1.nlt %1.spi

или эквивалентную ей команду nxspice.exe %1.nlt

Подключение PCCAPS только для просмотра схемы в разделе Files/R- External Browser происходит проще. В приведенных выше примерах файл browse.bat, указываемый в команде set psbrowse, может иметь вид

@echo off pccaps.exe -r %1.sch

Можно обойтись вообще без файла browse.bat, указав имя редактор PCCAPS непосредственно в команде set psbrowse. Но в этом случае нельзя использовать опцию -R и пользователю каждый раз будет предъявляться ненужное ему начальное меню PCCAPS.

Подключение к оболочке PSpice графического редактора DRAFT пакета OrCAD (см. п. 5.2.2) производится примерно теми же путями, которые были рассмотрены для редактора PCCAPS. Если управляющие операторы PSpice не вносятся в файл изображения схемы в режиме Place Text редактора DRAFT, то в файл .CIR, содержащий операторы моделирования и описания источников сигналов, надо ввести оператор .INCLUDE, подключающий файл

.NET, в котором содержится оттранслированное описание схемы, а пакетный файл edit.bat может иметь вид

@echo off draft.exe %1.sch

netlist.exe %1.sch %1.net spice /S /O /N

Это обеспечит возможность диалогового изменения операторов моделирования с помощью оболочки PSpice. Если же операторы моделирования внесены в изображение схемы, то в последней строке этого файла надо изменить расширение выходного файла:

netlist.exe %1.sch %1.cir spice /S /O /N

В этом случае подразумевается, что операторы моделирования изменяются не оболочкой, а графическим редактором.

Включение DRAFT в качестве внешнего редактора в раздел Files/R- External Browser, предусматривающий только просмотр схемы,

6. О Б О Л О Ч К А D E S I G N C E N T E R Д Л Я

W I N D O W S

6.1.ОБЩЕЕ ОПИСАНИЕ

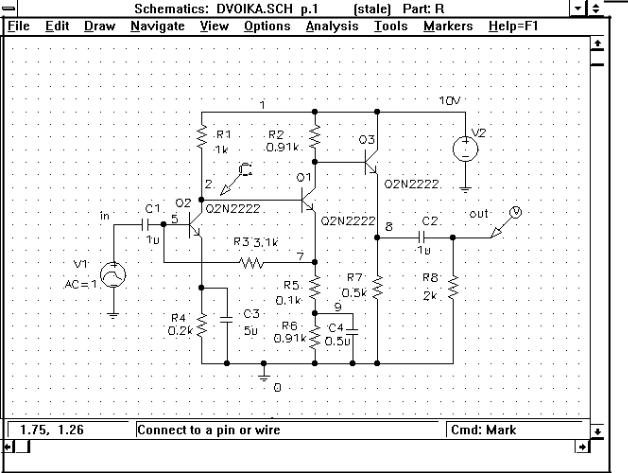

ВDesign Center для Windows функции графического схемного редактора и оболочки объединены фактически в рамках одной программы - редактора SCHEMATICS. Он не только служит для графического ввода принципиальных и логических схем, для создания библиотечных символов элементов и устройств, но и служит оболочкой, объединяющей графический ввод, моделирующую программу и графический постпроцессор PROBE. Начиная с версии Design Center 6.2, создаваемые графические изображения могут передаваться в системы конструкторского и топологического проектирования печатных плат и аппаратуры: P-CAD, OrCAD и др.

Прежде всего коротко рассмотрим настройку Design Center файлом MSIM.INI, расположенным в директории Windows.

Строка

LIBPATH=<имя директории библиотек>

определяет директорию, из которой по умолчанию будут браться библиотеки.

Строка

BACKUP=<директория>

в секции [SCHEMATICS] определяет директорию, в которой хранятся файлы решаемых задач. Остальные строки этой секции задают значения по умолчанию параметров настройки. Например, строка

LARGERESISTOR=<значение>

определяет максимальное значение сопротивления, включаемое в некоторых случаях автоматически, чтобы избежать “плавающих” узлов.

Строки секции [SCHEMATICS COLORS] определяют цвета изображений схемы.

Секция [SCHEMATICS LIBS] определяет библиотеки, которые загружаются при вызове SCHEMATICS. Приведем примеры строк этой секции:

выбираются нажатием клавиши Alt и клавиши буквы, подчеркнутой в имени раздела (см. рис. 6.1), разделы в подменю могут быть выбраны просто нажатием клавиши с подчеркнутой буквой.

Рассмотрим теперь некоторые приемы, используемые при работе с различными разделами меню.

Выделение объектов для редактирования, с которыми будет работать очередная команда, может производиться несколькими способами. Выделение одного объекта осуществляется одиночным щелчком левой кнопки мыши. При этом объект выделяется цветом и последующая команда будет относиться именно к этому объекту. Выделение нескольких объектов может производиться также одиночными щелчками на них левой кнопки мыши, но при нажатой клавише Shift. Другой способ выделения фрагмента изображения - окаймление его прямоугольной рамкой. Для этого нажимается левая кнопка мыши в одном углу строящейся рамки, и далее, не отпуская кнопки, курсор транспортируется к другому углу рамки. При отпускании кнопки объекты, целиком попавшие в рамку, выделяются цветом. К ним могут быть добавлены другие объекты, если при нажатой клавише Shift щелкнуть на них левой кнопкой мыши. Снятие выделения осуществляется щелчком левой кнопки мыши где-то в стороне, не на объекте.

Вызов команды редактирования некоторого объекта может осуществляться без обращения к меню двойным щелчком левой кнопки мыши на объекте. Двойной щелчок левой кнопкой не на объекте приводит к завершению команды, а одиночный щелчок правой кнопки - к ее прерыванию. Двойной щелчок правой кнопки или нажатие клавиши “Пробел” вызывают повторение предыдущей операции. Сдвиг выделенного объекта или группы объектов, выделенных рамкой, осуществляется транспортировкой курсора мыши: при нажатой левой кнопке курсор перемещается в нужную позицию и кнопка отпускается. Если группа объектов была выделена с использованием клавиши Shift, то и транспортировку надо производить не отпуская этой клавиши. Тот же результат можно получить, если сначала выполнить команду Edit/Cut (“горячие” клавиши Ctrl-X), которая вырезает выделенные компоненты и помещает их в буфер, а затем выполнить команду Edit/Paste (Ctrl-V), которая считывает информацию из буфера и помещает ее в место, указанное курсором. При этом одновременно можно размножить изображение, поскольку информацию из буфера можно извлечь несколько раз.

Ввод компонентов осуществляется в разделе меню Draw/Get New Part (“горячие” клавиши Ctrl-G). В начале выполнения этой команды возникает диалоговое окно, представленное на рис.

6.2. В нем можно написать имя символа вводимого компонента, если ранее символы брались из той же библиотеки, что и требуемый. После этого можно нажать OK. Если же требуется найти и выбрать в библиотеках нужный символ, следует нажать Browse.

В этом случае открывается главное диалоговое окно, вид которого представлен на рис. 6.3. В этом окне два

списка: Library - список библиотек символов (на рис. 6.3 в нем выбрана библиотека source.slb), и Part - список символов выбранной библиотеки. В верхнем окне Part Name появляется имя выбираемого символа, а в строке Description - его краткое описание. После того, как символ выбран, следует нажать OK.

В стандартной поставке Design Center имеется множество библиотек символов. Библиотека SOURCE.SLB содержит источники сигналов разных видов и с разными моделями, смысл которых понятен из их имен. Если нужны источники напряжения и тока без моделей, содержащие только спецификации DC и AC, то можно выбрать символы VSRC и ISRC. Библиотека ANALOG.SLB содержит символы элементов R, C, L, E, G, F, H, T, взаимных индуктивностей. Множество символов полупроводниковых приборов и других элементов электронных схем содержится в библиотеке EVAL.SLB. В библиотеке PORT.SLB содержатся символы портов, в частности EGND - символ “земля”, GLOBAL - символ глобального узла и др. Надо отметить, что в Design Center нельзя просто нарисовать разорванную цепь и связать ее отдельные подцепи одинаковым именем. Но вот если к подцепям подключены порты EGND, GLOBAL и др., то подцепи объединяются в целостную цепь.

В некоторых случаях при изображении линеек и матриц требуется регулярное размещение одинаковых компонентов - резисторов, диодов и т.п. Это удобнее всего делать, воспользовавшись командой

Configure(Options)/Auto-Repeat, включив с ее помощью опцию Enable AutoRepeat и задав шаг сдвига по осям X и Y. Тогда каждое повторение команды Place Part вызовет автоматическое размещение компонента с заданным сдвигом. В этом случае последовательность действий может быть следующая. Включается опция Enable Auto-Repeat и однократно выполняется команда Get New Part или Place Part. Она завершается нажатием Esc или двойным щелчком. А затем многократно нажимается “Пробел” или делаются двойные щелчки правой кнопки мыши. Компоненты автоматически размещаются с заданным шагом.

Этот прием удобен и при копировании целых фрагментов схемы, например при изображении многоразрядного устройства. В этом случае надо изобразить схему одного разряда и скопировать ее в буфер, выделив рамкой и выполнив команду Edit/Copy (Ctrl-C). А затем, включив опцию Enable AutoRepeat, можно однократно выполнить команду чтения из буфера Edit/Paste (Ctrl-V) и нажатиями клавиши “Пробел” или двойными щелчками правой кнопки мыши разместить с заданным шагом копируемые фрагменты.

Присвоение имен компонентам может производиться автоматически или вручную. Если в разделе меню C0nfigure(Options)/Auto-Naming в диалоговом окне задана (отмечена крестиком) опция Enable Auto-Naming в разделе Reference Designators и установлен некоторый начальный номер (Starting Designatur No), то программа при вводе очередного символа присваивает ему имя, состоящее из символа типа компонента (R, C, Q и т.д.) и порядкового номера. Например, R1, R2, R3, ... . Если же в разделе меню

C0nfigure(Options)/Auto-Naming опция Enable Auto-Naming не задана, то в процессе ввода компонентов имена им не присваиваются. Впрочем, и в этом случае для большинства компонентов высвечивается имя, состоящее из символа типа компонента и знака “?”. При этом тоже можно провести автоматическое присвоение имен компонентов. Для этого после изображения всей или части схемы следует выполнить команду Analyses/Annotate. При выполнении команды открывается диалоговое окно, представленное на рис. 6.4. В нижней левой части окна в разделе Set Values for можно выбрать одну из опций, определяющих, к каким компонентам будет применена автоматическое присвоение имен:

All Except User-Assigned - ко всем, кроме тех, которым присвоил имена пользователь;

Изменение имени можно сделать и проще: двойным щелчком левой клавиши мыши на изменяемом имени.

Обычно компоненты характеризуются какими-то параметрами: номиналами сопротивлений, емкостей, индуктивностей, именами моделей и т.п. Эти параметры являются атрибутами компонента и их перечень задается при создании символа. Задание значений атрибутов выделенного компонента осуществляется командой Edit/Attribute, но к выполнению той же команды проще перейти, сделав двойной щелчок левой кнопкой мыши на символе компонента. В обоих случаях открывается диалоговое окно, пример которого приведен на рис. 6.5.

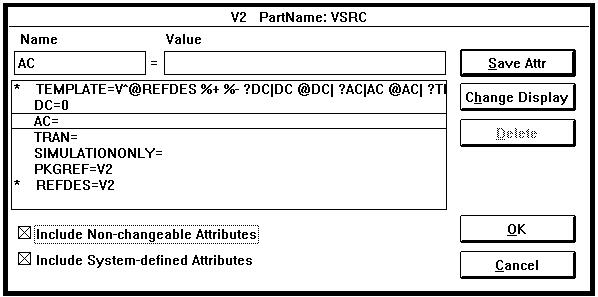

Рис. 6.5. Окно задания атрибутов

Взаголовке окна высвечивается имя компонента и тип символа (на рис. 6.5

-VSRC). В верхнем окне - имя компонента (V2) и имя символа (VSRC). В следующей строке: Name - имя редактируемого в данный момент атрибута (AC), Value - значение атрибута, которое можно изменять или задавать. Ниже

-список атрибутов, зависящий от типа символа. Атрибуты, отмеченные символом “*”, изменять нельзя. Если внизу экрана отключить (убрать крестик) опцию Include Non-changeable Attributes, то эти атрибуты вообще не будут высвечиваться в окне. Если отключить и опцию Include System-defined Attributes, то с экрана исчезнут и определяемые системой атрибуты (в данном примере SIMULATIONONLY и PKGREF). Тогда в списке останутся только атрибуты, представляющие собой параметры компонента.

Нужный атрибут выбирается в списке и задается его значение. По окончании задания значений всех атрибутов нажимается OK. После выбора

соединение их в точке пересечения будет только в том случае, если одна из точек второго проводника указывается в месте их пересечения.

Завершается построение проводника двойным щелчком левой кнопки мыши, или одинарным щелчком правой кнопки, или клавишей Esc.

Ввод шин или жгутов проводников осуществляется командой Draw/Bus (Ctrl-B). Шина изображается линией, более толстой, чем проводник. В любых местах к этой шине могут подходить и выходить из нее проводники.

Имена проводников задаются той же командой Edit/Label (Ctrl-E), что и присвоение имени компоненту. Более простой способ - двойной щелчок левой кнопки мыши на изображении проводника. Имя шины задается так же. Это имя может задаваться любым, но удобно в этом имени перечислить через запятые имена проводников, входящих в шину.

Возможно и полуавтоматическое присвоение имен. В этом случае в нижней части (Wire/Port Labels) диалогового окна команды

Configuration(Options)/Auto-Naming задается опция Enable Auto-Increment и

вводится некоторый шаблон (Label Template) - например, “M1” или “1”. Тогда при каждом выполнении команды Edit/Label (Ctrl-E) имя будет автоматически формироваться прибавлением к шаблону единицы: “M1”, “M2”, “M3” и т.д. при шаблоне “M1” и 1, 2, 3 и т.д. при шаблоне “1”.

После того, как изображение схемы готово, его надо записать в файл (разделы меню File/Save или File/Save as). Далее можно проверить синтаксическую правильность схемы, обратившись к разделу Analysis/Electrical Rule Check, и создать файл описания схемы, обратившись к разделу Analysis/Create Netlist. Если ошибок нет или они не очень существенные, то создается текстовый файл описания схемы .NET. Его можно просмотреть командой Analysis/Examine Netlist. Если же обнаружены ошибки, то файл .NET не создается, появляется окно сообщения об ошибке с текстом: ERC:Netlist/ERC error - netlist not created, и затем появляется список ошибок с указанием, к каким компонентам или их выводам относится ошибка и с координатами ошибочных элементов. В дальнейшем этот список можно повторно вызвать командой File/Current Errors (F10).

Впрочем, обращаться к разделам Analysis/Electrical Rule Check и Analysis/Create Netlist не обязательно. Обращение к ним все равно будет сделано автоматически при запуске моделирующей программы.

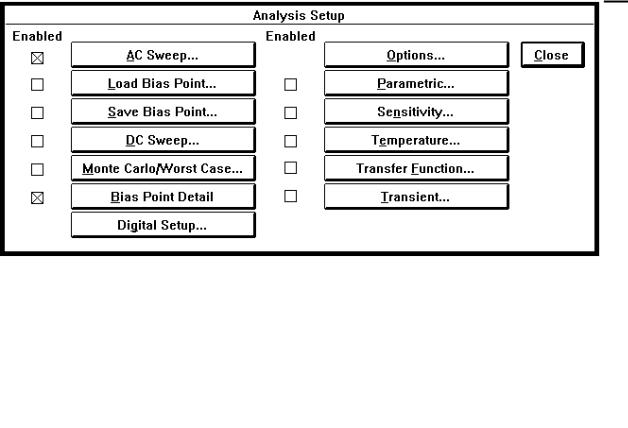

Подготовка к моделированию сводится прежде всего к заданию требуемых видов анализа и к выбору параметров моделирования. Задание видов анализа осуществляется в разделе меню Analysis/Setup. При этом открывается диалоговое окно, представленное на рис. 6.7. В нем перечислены все доступные виды анализа. Те виды, которые требуются, надо отметить

♦Mark Advanced (только начиная с Design Center 6.0) - маркеры из специальной библиотеки MARKER.SLB, позволяющие задавать для токов и напряжений графики действительных и мнимых частей, фазы, групповой задержки, выражать результаты в децибеллах и т.п.

Начиная с Design Center 6.0 можно в разделе меню Analysis/Probe Setup

задавать опции, устанавливающие взаимодействие моделирующей

Рис. 6.8. Установка PROBE

программы с графическим постпроцессором PROBE. Открывающееся при этом диалоговое окно приведено на рис. 6.8.

Первый набор переключателей Auto-run Option определяет условия запуска

PROBE:

Automatically Run Probe After Simulation - автоматический запуск

PROBE после того, как отработает моделирующяя программа;

Monitor Waveform (Auto-Update) - запуск PROBE одновременно с моделирующей программой;

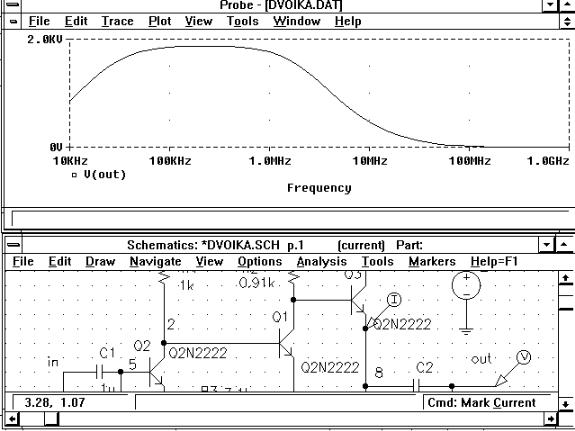

Рис. 6.9. Совместная работа Schematics и Probe

После того, как все предварительные процедуры проделаны, можно запускать моделирующую программу. Это делается функциональной клавишей F11, идентичной командам Analysis/Run Pspice в Design Center 5 и Analysis/Simulate в Design Center 6. Отличие команды Analysis/Simulate

заключается в том, что в зависимости от конкретной схемы будет работать программа PSpice или PLOGIC. В процессе моделирования на экране высвечивается окно моделирующей программы. После завершения моделирования будет автоматически (если была установлена соответствующая опция) запущен PROBE. Дальнейшая работа может быть организована в многооконном режиме. Можно одновременно расположить на экране окна просмотра схемы и графиков (рис. 6.9) и, перемещая по схеме маркеры, тут же просматривать графики соответствующих переменных. Работа при этом предельно приближается к работе с макетом схемы, когда можно подключиться к любой точке схемы и просмотреть соответствующие сигналы.

Рассмотрим методику создания и редактирования символов компонентов, которые включаются в библиотеки Design Center. Поскольку методика несколько различается в различных версиях программы, будем ориентироваться на конкретную версию - Design Center 5.3. Отличия в других версиях носят не принципиальный характер.

Редактирование уже имеющегося в библиотеке символа наиболее легко осуществляется следующим образом. На редактируемой схеме выделяется компонент, использующий данный символ, и задается команда Edit/Symbol. После этого программа предлагает сохранить редактируемую схему, а затем переходит в режим редактирования. При этом можно изменить описание символа элемента (команда Part/Definition), в частности дать его на русском языке, и изменить любые атрибуты (команда Part/Attributs), например, задать новые значения по умолчанию или сделать изменяемыми те атрибуты, которые были заданы как неизменяемые. После проведения требуемых модификаций символа осуществляется возврат в режим редактирования схемы (команда File/Return to Schematic). При этом программа задает вопросы “Save changes to Part?” и “Save changes to Current library?” (“Спасти ли проведенные изменения во временную библиотеку элементов?” и “Спасти ли проведенные изменения в текущую библиотеку?”). При положительном ответе на оба вопроса измененный символ будет запомнен в библиотеке, а программа вернется в режим редактирования схемы. Введенные изменения появятся во всех местах схемы, где использован отредактированный символ.

Создание нового символа элемента осуществляется переходом в режим редактирования символов командой File/Edit Library. После этого прежде всего желательно открыть командой File/Open библиотеку .SLB, в которую предполагается внести новый символ. Символ может создаваться целиком заново, а может базироваться на графике и атрибутах какого-то другого символа, имеющегося в той же библиотеке. В обоих случаях создание символа начинается командой Part/New.

В открывающемся диалоговом окне (рис. 6.10) пишется описание элемента (Description), имя создаваемого символа (Part Name). Если символ создается на основе другого символа, то указывается имя прототипа (AKO Name), который должен лежать в той же библиотеке. Могут также указываться псевдонимы символа (Alias List). Они пишутся в соответствующем поле окна, заносятся в список командой Add и могут удаляться из него командой Delete. Если введены псевдонимы, то в дальнейшем можно будет вызывать символ под любым из указанных имен.

Рис. 6.11. Редактирование типа вывода

Поле Type определяет тип вывода. Для электрических выводов аналоговых элементов применяется тип Normal. Остальные типы применяются для выводов цифровых элементов:

ANSI Invert Clock - инверсный вход тактовых импульсов в текстовом виде.

Поля Size, Orient, Hjust, Vjust определяют размер, ориентацию и привязку текстов имен выводов на изображении символа. Поле Pin задает порядковый номер вывода.

Раздел ERC поиска ошибок

Check:

don't care input output bidir highZ open collec power

относительной площади транзистора и т.д. REFDES задает форму позиционного обозначения компонента на схеме. Атрибут COMPONENT задает имя описания корпуса и упаковки элемента (package definition) в случае, если имя симола и описания упаковки не совпадают. Атрибут SIMULATIONONLY используется в некоторых символов источников сигналов и в ряде других символов, для обозначения информации, которая имеет отношение только к моделированию.

Рис. 6.12. Редактирование атрибутов

Наиболее существенный атрибут - TEMPLATE, определяющий шаблон, по которому изображение компонента транслируется в оператор входного языка PSpice. Шаблон состоит из списка атрибутов. Атрибуты, не содержащие описанных ниже специальных символов, копируются в оператор описания компонента без изменений. Если же перед именем атрибута помещен один из специальных символов "@", "?", "~", "#" или "&", то в зависимости от этого символа атрибуты заменяются следующими величинами:

@<имя> - значением атрибута <имя>; если указанного атрибута или его значения нет, то выдается сообщение об ошибке;

&<имя> - значением атрибута <имя>, если этот атрибут определен;

?<имя>s...s - текстом, помещенным между одинаковыми символами s, если атрибут определен;

Описанный шаблон подразумевает, что позиционное обозначение компонента начинается с символа, соответствующего типу компонента. Чтобы избежать возможных ошибок, связанных с тем, что пользователь изменит первый символ обозначения на схеме, часто используются шаблоны вида

TEMPLATE=R^@REFDES %1 %2 @VALUE ?TC/TC=@TC/

При таком шаблоне оператор, соответствующий описанному выше резистору, будет иметь вид

R_R2 5 6 5k

Таким образом, ошибка обозначения элемента на схеме не вызовет синтаксической ошибки оператора.

Биполярный транзистор может иметь шаблон

TEMPLATE=Q^@REFDES %C %B %E @MODEL ?VALUE/@VALUE/

в котором задается порядок перечисления узлов: коллектор, база, эмиттер, атрибут MODEL задает имя модели, а атрибут VALUE, если задано его значение, определяет относительную площадь (AREA) транзистора.

Элемент, отражающий печать потенциала узла и имеющий один вывод, подключаемый к требуемой цепи, может иметь шаблон

.PRINT ?ANALYSIS|@ANALYSIS|~ANALYSIS|TRAN|V([%1])

Если задано значение атрибута ANALYSIS, например AC, и элемент подключен к узлу с именем OUT, то в задании будет сгенерирован оператор

.PRINT AC V([OUT])

А если значение атрибута ANALYSIS не задано, то будет сгенерирован оператор

.PRINT TRAN V([OUT])

В обоих случаях позиционное обозначение REFDES элемента вообще не используется в шаблоне.

ЛИ Т Е Р А Т У Р А

1.Архангельский А.Я. PSpice и Design Center. Ч. 1. Модели цифровых и аналого-цифровых устройств. Идентификация параметров моделей. Графические редакторы. Учебное пособие. М., МИФИ, 1996

2.Архангельский А.Я. , Савинова Т.А. Справочное пособие по PSpice и Design Center. М., МИФИ, 1996

115409, Москва, Каширское ш., 31.
