Условие сортировки состоит из выражения и направления сортировки.

Условий сортировки может быть несколько.

Для смены позиции условия сортировки служат кнопки:

- переместить условие сортировки на одну позицию вверх,

- переместить условие сортировки на одну позицию вниз. - удалить условие сортировки.

ПРИМЕР

Фильтрация и сортировка данных, полученных из базы данных и отображаемых на гистограмме: Гистограммы

11.1.3.5.3 Гистограммы

Гистограмма показывает значения полей данных и группы рядов как наборы вертикальных столбцов, сгруппированных по категориям. Значения представлены высотой столбцов, измеренной по оси Y. По оси X откладываются метки категорий. Гистограммы обычно используются для сравнения значений категорий.

ОПРЕДЕЛЕНИЕ ГИСТОГРАММ

ТИПЫ ГИСТОГРАММ

ВDataRate используются следующие типы гистограмм:

∙Обычная гистограмма показывает значения полей данных, как отдельные столбцы, сгруппированные по категориям. Высоту каждого столбца определяет значение поля

404 DataRate

данных

∙Гистограмма с накоплением показывает значения всех полей данных, расположенные друг над другом в отдельном столбце для каждой категории. Высота каждого столбца определяется суммой всех значений полей данных для этой категории.

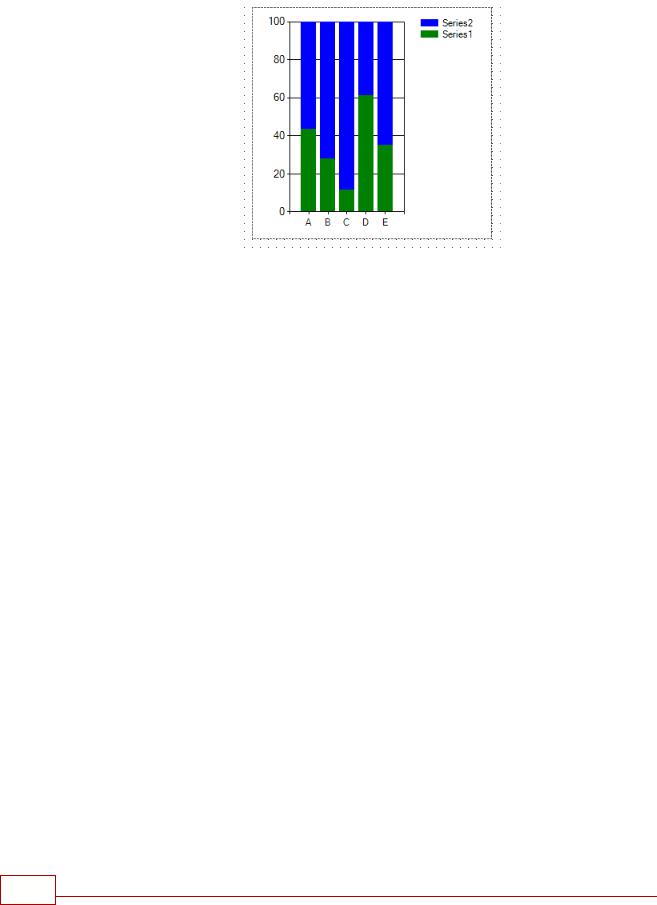

∙Нормированная гистограмма показывает все значения полей данных, расположенные друг над другом в отдельном столбце для каждой категории. Высота каждого столбца всегда является полной высотой диаграммы. Значения в полях данных используются для определения процента от целого. Это процентное отношение определяет размер значения поля данных в столбце. На оси Y откладываются значения от 0 до 100. Значения каждого поля данных появляются в виде раздела внутри столбца

Модуль отчетов 405

ГИБРИДНЫЕ ДИАГРАММЫ С ГИСТОГРАММАМИ И ГРАФИКАМИ

DataRate позволяет создать диаграмму, которая включает, как столбцы, так и линии (графики).

Такая диаграмма создается на основе гистограммы с несколькими полями данных. Для того, чтобы отобразить их в виде линии необходимо установить свойство Показать график в виде линии для одного или нескольких полей данных, .

ПРИМЕР ОБЫЧНОЙ ГИСТОГРАММЫ

Для формирования данных гистограммы в проект добавлен SQL-коннектор (SQL- коннектор) с запросом к базе данных:

SELECT tblProblem.IDE, tblEmployee.Family

FROM tblProblem

LEFT JOIN tblEmployee

ON tblProblem.IDE = tblEmployee.IDemployee

В отчете используется обычная гистограмма с одним полем данных.

406 DataRate

Результаты запроса с использованием параметров фильтрации и сортировки (Группировка и сортировка данных) отображаются на гистограмме следующим образом

Модуль отчетов 407
