.pdfРис. 74
Графический результат выполненной работы представлен на рис. 75.
301
Рис. 75
2. Самостоятельная работа

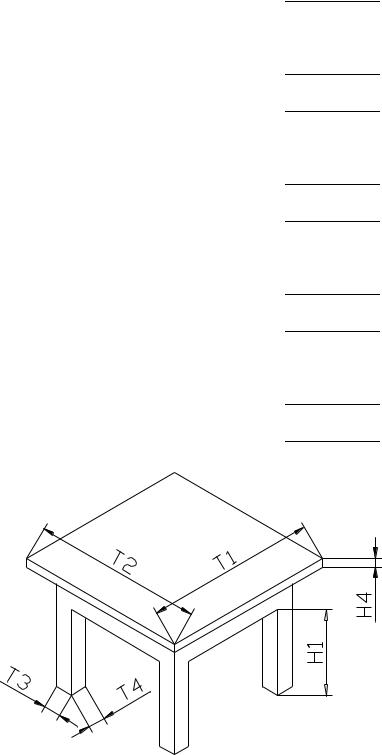

Построение модели стола.
Данные для выполнения работы приведены в табл. 3.
|
|
|
|
|
Таблица 3 |
|
|
|
|
|
|
№ варианта |
1 |
2 |
3 |
4 |
5 |
|
|
|
|
|
|
Т1 |
80 |
90 |
100 |
70 |
110 |
|
|
|
|
|
|
Т2 |
80 |
90 |
100 |
70 |
110 |
|
|
|
|
|
|
Т3 |
8 |
10 |
12 |
8 |
10 |
|
|
|
|
|
|
Т4 |
8 |
10 |
12 |
8 |
10 |
|
|
|
|
|
|
Т5 |
10 |
10 |
5 |
5 |
10 |
|
|
|
|
|
|
Т6 |
5 |
10 |
5 |
5 |
10 |
|
|
|
|
|
|
Т7 |
4 |
5 |
6 |
4 |
5 |
|
|
|
|
|
|
Н1 |
60 |
50 |
70 |
50 |
60 |
|
|
|
|
|
|
Н2 |
10 |
20 |
10 |
20 |
10 |
|
|
|
|
|
|
Н3 |
70 |
70 |
80 |
70 |
70 |
|
|
|
|
|
|
Н4 |
5 |
5 |
7 |
4 |
5 |
|
|
|
|
|
|
302
303 |
Протокол выполнения подобного варианта работы: Command: rectang (прямоугольник)
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width] : e
(уровень)
Specify the elevation for rectangles <60>: 80 (Н3)
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]:
50,50
Specify other corner point: @100,100 Command:
RECTANG
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width] : e Specify the elevation for rectangles <80>: 0
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: 55,60 (50+Т5, 50+Т6)
Specify other corner point: @10,10 (Т3,Т4) Command: mirror (зеркало)
Select objects: указать точку 1
Select objects: нажать клавишу ENTER
Specify first point of mirror line: mid (привязка к середине отрезка)
Указать точку 2
Specify second point of mirror line: mid
Указать точку 3
Delete source objects? [Yes/No] <N>:
Нажать клавишу ENTER
Command: mirror
Select objects: указать точку 1 Select objects: указать точку 4
Select objects: нажать клавишу ENTER Specify first point of mirror line: mid
Указать точку 5
Specify second point of mirror line: mid
Указать точку 6
Delete source objects? [Yes/No] <N>:
Нажать клавишу ENTER
Command: rectang
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: e Specify the elevation for rectangles <0>: 60 (Н1)
304
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: end (привязка к концу отрезка)
Указать точку 7
Specify other corner point: mid Указать точку 8 (Т7=0,5Т3=0,5Т4) Command: mirror
Select objects:
Указать точку 9
Select objects: нажать клавишу ENTER Specify first point of mirror line: mid
Указать точку 2
Specify second point of mirror line: mid
Указать точку 3
Delete source objects? [Yes/No] <N>
Нажать клавишу ENTER
Command: rectang
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: end
Указать точку 10
Specify other corner point: mid
Указать точку 11
Command: mirror Select objects:
Указать точку 12
Select objects: нажать клавишу ENTER Specify first point of mirror line: mid
Указать точку 5
Specify second point of mirror line: mid
Указать точку 6
Delete source objects? [Yes/No] <N>
Нажать клавишу ENTER
Command: vpoint (точка зрения) Текущее направление обзора: VIEWDIR=0.0000, 0.0000, 1.0000
Указать точку обзора или [Вращать] <отобразить компас и треногу>:
-1,-1,1
Command: extrude (выдави)
Select objects: поочередно выбрать 4-е ножки стола
Select objects: нажать клавишу ENTER
305
Specify height of extrusion or [Path]: 80 (Н3) Specify angle of taper for extrusion <0>: 0 Command: extrude
Select objects: поочередно выбрать 4-е перекладины стола
Select objects: нажать клавишу ENTER Specify height of extrusion or [Path]: 10 (Н2) Specify angle of taper for extrusion <0>: 0 Command: extrude
Select objects: выбрать крышку стола
Select objects: нажать клавишу ENTER Specify height of extrusion or [Path]: 5 (Н4) Specify angle of taper for extrusion <0>: 0
Command: union (объединение)
Select objects: поочередно выбрать 9 элементов стола (4 ножки, 4 перекладины, крышка)
Select objects: нажать клавишу ENTER Command: hide (скрой)
Графический результат выполненной работы представлен на рис. 76.
Рис. 76
306
ФАКУЛЬТАТИВНОЕ ЗАДАНИЕ
Построение чертежа объемных сплошных объектов
Предлагается построить объемную модель колонны (A, B, L), состоящую из пустотных бетонных блоков сечением (a, b, h). Колонна армируется металлическим каркасом, состоящим из продольной и поперечной арматуры. К нижнему и верхнему торцам продольной арматуры привариваются металлические пластины.
Все элементы модели выполняются в реальных размерах и должны быть разнесены по слоям: 1 слой – блоки, 2 слой – продольная арматура, 3 слой – размеры и т.д. Исходные данные для построения взять из табл. 4.
|
|
|
|
|
|
|
|
|
Таблица 4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Кол-во арматуры |
||
№ ва- |
Размеры колонны |
Размеры блока |
|
в каждом углу |
||||||
рианта |
|
колонны |
||||||||
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
и ее диаметр |
||
|
|
|
|
|
|
|
|
|
|
|
|
кол-во |
ширина |
длина |
высота |
ширина |
|
длина |
n |
|
|
|
рядов |
(м) |
(м) |
(м) |
(м) |
|
(м) |
|
(мм) |
|
|
по высоте |
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
|
7 |
8 |
|
9 |
|
|
|
|
|
|
|
|
|
|
|
1 |
5 |
0,39 |
0,39 |
0,2 |
0,39 |
|
0,19 |
10 |
|
1 |
|
|
|
|
|
|
|
|
|
|
|
2 |
6 |
0,39 |
0,39 |
0,1 |
0,39 |
|
0,19 |
12 |
|
2 |
|
|
|
|
|
|
|
|
|
|
|
3 |
7 |
0,39 |
0,39 |
0,2 |
0,39 |
|
0,19 |
20 |
|
3 |
|
|
|
|
|
|
|
|
|
|
|
4 |
8 |
0,39 |
0,39 |
0,1 |
0,39 |
|
0,19 |
8 |
|
1 |
|
|
|
|
|
|
|
|
|
|
|
5 |
10 |
0,39 |
0,39 |
0,2 |
0,39 |
|
0,19 |
12 |
|
2 |
|
|
|
|
|
|
|
|
|
|
|
Примечание. Вертикальные и горизонтальные швы между блоками принимаются равными 10 см.
Алгоритм создания (построения) колонны.
1. Создается твердотельной модели блока (рис. 77).
307
Рис.77. Два блока
2. Создается твердотельной модели поперечной сетки (рис. 78).
Рис. 78. Поперечная сетка
308
3.Многократным копированием блоков и поперечных сеток по вертикали, создаем колону.
4.Во внутренних углах полученной модели колонны создаем модели продольной арматуры на всю высоту колонны.
5.К торцам продольной арматуры прикрепляем опорные, металличе-
ские пластинки δ = 10 мм (рис. 79 – 82).
Рис. 79. Общий вид объемной модели колонны
Рис. 80. Общий вид металлического каркаса колонны
309
Рис. 81. Металлический каркас колонны без поперечной арматуры
Рис. 82. Поперечное сечение колонны
