51

Рис.40

Ток в сопротивлении I&R совпадает по фазе с напряжением U& ;

ток в индуктивности I&L отстает напряжения на π2 ;

ток в емкости I&C опережает напряжение на π2 .

Выражение

Y& = g j(ω1L ωC) = g jb

представляет собой комплексную проводимость цепи; g =1/ R активная

и b реактивная составляющие проводимости цепи. Уравнение

I& =YU& &

выражает закон Ома в комплексной форме.

Построим векторную диаграмму токов для параллельной RLC-цепи

(рис.41).

52

а

б

Рис.41

1

При ωL < ωC цепь имеет индуктивный характер проводимости и пол-

ный ток I& отстает от входного напряжения U& по фазе (рис.41, а).

1

При ωL > ωC цепь имеет емкостный характер проводимости и полный ток I& опережает входное напряжение U& по фазе (рис.41, б).

а б в

Рис.42

Активная составляющая тока I&A = I&R , реактивная составляющая

I&P = I&L + I&C и суммарный ток I& образуют треугольник токов (рис.42, а).

53

Если стороны треугольника токов поделить на входное напряжение, то по-

1

лучатся стороны треугольника проводимостей; для случая ωL < ωC

1

(рис.42, б) и (рис.42, в) для случая ωL > ωC .

Лекция 7.

Мощность в цепи гармонического тока

Пусть имеем участок цепи R, X (рис.43), находящийся под воздействием гармонического напряжения.

Рис.43

При напряжении на участке цепи u =Umcosωt (ψ = 0) в цепи течет

ток i = Im cos(ωt ϕ).

Мгновенная мощность, поступающая в цепь

P = ui =Um Imcosωt cos(ωt ϕ) = Um2Im [cosϕ + cos(2ωt ϕ)]

состоит из двух составляющих: постоянной величины Um Im cosϕ и гар-

2

монической

Um Im

cos(2ωt ϕ) , колеблющейся с удвоенной частотой.

2

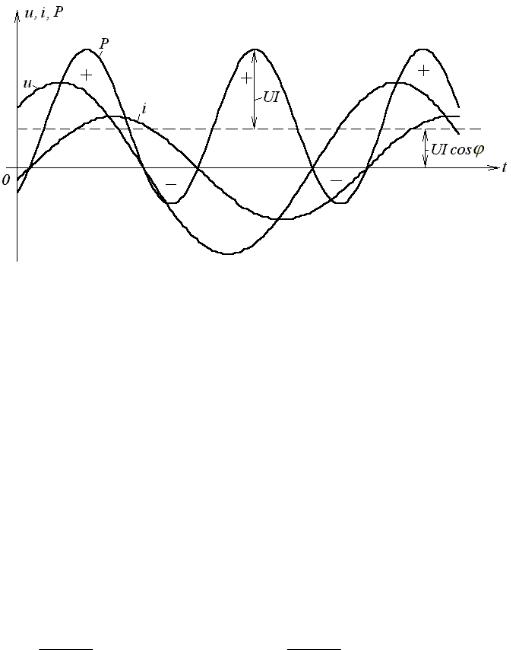

На рис.44 приведены временные диаграммы напряжения, тока и мгновенной мощности.

54

Рис.44

Сравнивая кривую мгновенной мощности, изображенную на рис.44 с аналогичными кривыми, полученными для цепей с реактивными элементами (рис.35), можно увидеть, что в отличие от рис.35, площадь, ограниченная положительными ординатами кривой, превышает площадь отрицательных участков. Это свидетельствует о том, что энергия частично расходуется в актив-

ном сопротивлении R, подобно тому, что наблюдается в цепи с сопротивлением (рис.33). Однако одновременно некоторое количество энергии периодически то накапливается в магнитном или электрическом полях реактивного сопротивления X, то возвращается к генератору.

Выражение для мгновенной мощности может быть также представлено в иной форме:

P = ui =Um Imcosωt[cosωt cosϕ +sinωt sinϕ] =

Um Im cosϕ(1 + cos 2ωt) + Um Im sinϕsin 2ωt.

2

2

Очевидно, что первое слагаемое является мгновенной скоростью расходования энергии в цепи, т. е. мощностью потребляемой активным сопротивлением.

Второе слагаемое представляет собой мгновенную скорость запасания энергии в магнитном или электрическом поле цепи.

Среднее значение мощности за период, равное активной мощности





1 T



U

m

I

m



P

=



0

uidt =





cosϕ =UI cosϕ .











A

T





2

















55

В отличие от цепи, содержащей только активное сопротивление, где

PA =UI = RI 2 , теперь PA <UI .

Таким образом, активная мощность равна произведению действующих значений напряжения и тока умноженному на cosϕ, который носит назва-

ние коэффициента мощности. Чем ближе угол ϕ к нулю, ближе cosϕ к единице и тем большая активная мощность будет передаваться от источника к нагрузке при заданном напряжении.

Мгновенная скорость запасания энергии реактивная мощность имеет абсолютное значение

Q = Um2Im sinϕ =UI sinϕ.

Знак Q свидетельствует о характере запасаемой энергии. Если Q > 0, то энергия запасается в магнитном поле; если же Q < 0, энергия накапливает-

ся в электрическом поле цепи.

В отличие от чисто реактивной цепи, для которой

Q= Um2Im =UI ,

всмешанной цепи

Q< Um2Im .

Поскольку sinϕ =



X

=



I

X , то



Z



U





















Q =

I 2

X

= I 2 X .















m

















2

































Реактивная мощность измеряется в воль - амперах реактивных (ВАР). Реактивная мощность, подводимая к индуктивности:

Q

=UI sin

π

=ωLI 2

=ω

LI

2

=ωW





m

,





L



2





2



L max

















где

WL max максимальное значение энергии магнитного поля, запасаемой в

индуктивности.

56

Реактивная мощность, подводимая к емкости:

Q

=UI sin(

π

) = −ωCU 2

= −ω

CU 2

= −ωW





m

,





C



2





2

C max















где WC max максимальное значение энергии электрического поля, запасае-

мой емкостью.

В цепи, содержащей индуктивность и емкость реактивная мощность равна

Q =ω(WL max WC max ).

Величина, равная произведению действующих значений напряжения и то-

ка на зажимах цепи

S =UI ,

называется полной мощностью и измеряется в воль - амперах (ВА). Поскольку

PA =UI cosϕ = S cosϕ , Q =UI sinϕ = S sinϕ,

то, очевидно

S 2 = PA2 +Q2 ;

tgϕ = Q . PA

Энергетический расчет цепи гармонического тока может быть проведен и методом комплексных амплитуд, если воспользоваться следующим приемом.

Пусть через некоторое комплексное сопротивление Z& под действием комплексной амплитуды напряжения U&m =Ume jψU протекает ток с ком-

плексной амплитудой I&m = Ime jψi .

Найдем произведение из комплексной амплитуды напряжения

U&m =Ume jψU и комплексного числа, сопряженного с комплексной ампли-

*

тудой тока Im = Imejψi .

Разделив полученное произведение на два, имеем

S& =

U I

e

ψ ψ



=

U I

e



=

U I

cosϕ + j

U I

sinϕ .

2

j( U j

i )

2

jϕ

2

2



m m







m m







m m



m m



57

Таким образом, вещественная часть полученного произведения равна активной мощности PA , а мнимая часть реактивной мощности Q.

На комплексной плоскости соотношение между мощностями может быть представлено в виде треугольника мощностей (рис.45), подобного треугольнику сопротивлений.

Рис.45

Если комплексно-сопряженное напряжение умножить на на комплексный ток и поделить полученное произведение на два, то получим:

U*

I&

U

m

I

m

ψ

ψ



U

m

I

m



U

m

I

m



U

m

I

m



m

m

=





e j( i



U ) =





ejϕ =





cosϕ j





sinϕ .

2



2







2





2





2

































*

Um2I&m = PA jQ.

Отсюда следует, что активная и реактивная мощности могут быть записаны в виде:



1

&



*

*

&





1

&



*

*

&



P =



(U

m

I

m

+U

m

I

m

) ,

Q =



(U

m

I

m

U

m

I

m

) .

A

4













4 j



















































Для комплексов действующих значений напряжения и тока



1

& *

* &



1

& *

* &

P =



(U I

+U I ),

Q =



(U I

U I ).

A

2







2 j

















58

Условие передачи максимума средней мощности от генератора к нагрузке. Коэффициент полезного действия

Пусть источник э. д. с. (рис.46) с внутренним сопротивлением







Z&

= R + jX

i

подключен к сопротивлению нагрузки Z&

H

= R

+ jX

H

.

i

i



H





Рис.46

Амплитуда тока в цепи

Im =













Em











.















(R + R

)

2 + ( X

i

+ X

H

)2



































i

H

























Средняя мощность, потребляемая нагрузкой







1

2



1









R E2































H m











PA =





RH Im

=















.

2

2



(R + R

)2 + ( X

i

+ X

H

)2















i H















Отсюда видно, что первым условием получения максимума PA является

равенство

X H = −Xi .

В этом случае мощность, выделяемая в сопротивлении нагрузки

1



R E2





PA max =





H

m



.

2



(R + R

)2







i

H

59

Дифференцируя по RH и приравнивая производную к нулю, получим

второе условие, при выполнении которого активная мощность достигает наибольшего возможного (максимум максиморум) значения:

dP

1 E2

(R + R )2

2(R + R )R E2

A max

=





m

i H

i H H m

= 0 .

dR

2





(R

+ R )4

H







i

H

Отсюда

Ri = RH .

При этом условии активная мощность в нагрузке

P



E2

E2

=

m

=

m

.





A m m



8Ri

8RH





Таким образом, условия получения наибольшей мощности в нагрузке могут быть выражены одной формулой

RH + jX H = Ri jXi .

Если это условие выполняется, то считается, что генератор и нагрузка со-

гласованы.

На рис.47 показана зависимость PA max от отношения RH / Ri .

60

Рис.47

Поскольку ток в цепи протекает как через нагрузку, так и через внутреннее сопротивление генератора, то часть мощности генератора расходуется на его внутреннем сопротивлении и эту мощность можно считать бесполезно потерянной.

Коэффициент полезного действия равен

η =

PA

,

P + P



i A



где Pi мощность, расходуемая внутри генератора. Учитывая, что

P =

1

R I 2

и P =

1

R I 2

,





A



2

H m







i

2 i m



получим



















η =





RH



=



1

.





R













+ R

1 +



Ri











i

H



R





























H

График зависимости коэффициента полезного действия от отношения RH / Ri приведен на рис.47.

В режиме согласованной нагрузки ( Ri = RH ) полезная мощность макси-

мальна, коэффициент полезного действия равен лишь 50%, т. е. внутри генератора расходуется такая же мощность, какая выделяется в нагрузке, а отда-

ваемая генератором мощность вдвое превосходит полезную. При RH > Ri полезная мощность падает с ростом RH , в то время как коэффициент полезного действия продолжает расти, приближаясь к единице.

Втех случаях, когда получение высокого коэффициента полезного действия является решающим, следует выбирать режим цепи при RH > Ri .

Врадиотехнических цепях при преобразовании маломощных сигналов чаще всего стоит задача получения возможно большей полезной мощности; в

этом случае следует добиваться режима согласования Ri = RH .
