4. Проектирование и расчёт параметров складов

На опорных грузовых станциях устраивают грузовые районы с соответствующим путевым развитием, ТСК, складами, сортировочными платформами и площадками, автопроездами, весами и пр. По характеру работы они разделяются на специализированные и общего типа.

Переработка и хранение грузов осуществляется на прирельсовых складах. Склады сглаживают неравномерность производства и потребления сырья, топлива, материалов и готовой продукции, а также неритмичность работы разных видов транспорта в пунктах их стыкования. Прирельсовые склады делятся на две группы: места общего пользования и места необщего пользования принадлежат.

Склады должны удовлетворять следующим технико-эксплуатационным требованиям:

– емкость (вместимость) складов должна соответствовать расчетному объему грузопереработки;

– обеспечивать сохранность грузов и вагонов;

– отвечать требованиям производственной эстетики и современного архитектурного оформления зданий;

– удовлетворять правилам безопасности жизнедеятельности, требованиям охраны окружающей среды и пожарной безопасности.

4.1 Основные нормы проектирования складов

Параметры складов можно определить, используя различные методики, в том числе:

- метод удельных нагрузок;

- метод элементарных площадок;

- метод непосредственного расчета.

Метод удельных нагрузок используют при определении параметров складов большинства грузов. Для грузов, перевозимых в контейнерах, параметры складов следует определять методом элементарных площадок. Метод непосредственного расчета может быть применен в случаях, когда невозможно воспользоваться другими методами (наливные грузы, насыпные грузы).

При расчете параметров складов в отдельных случаях площадь и длина склада должны быть увеличены на величину противопожарных проездов или поперечных заездов для автотранспорта.

Для большинства складов противопожарные разрывы шириной 4-5 м устраиваются через каждые 100 м по длине склада.

Длина склада, оборудованного козловым краном, должна быть увеличена еще и на длину базы крана.

Условие кратности длин складов:

- 6-ти метрам должны быть кратны длины складов, выполненных из железобетонных конструкций (крытые склады ангарного типа, открытые площадки с мостовыми кранами на железобетонных опорах, склады с повышенными путями);

- 5-ти метрам кратны длины открытых площадок, кроме названных выше.

4.2 Метод удельных нагрузок

Емкость склада определяется по формуле:

(4.1)

где сроки (нормативы) хранения грузов на складах по

прибытию, отправлению в сутках;

–суточные объемы грузопереработки;

- коэффициент, учитывающий прямую переработку груза.

Площадь склада определяется по формуле:

(4.2)

где коэффициент проездов и проходов внутри склада;

норматив удельной нагрузки (на 1 м2 площади склада) т/ м2;

Длина склада определяется отношением:

(4.3)

где Bф – ширина склада, м. (зависит от типа склада и применяемых средств механизации и автоматизации переработки грузов)

Рассчитаем ёмкость склада для повагонных отправок:

Ширина склада Bф определяется по формуле:

Bф = Lпр – (4,92 + 3,6) (4.4)

где Lпр – величина пролёта крытого склада, м (принимается стандартной – 18, 24, 30 или 36 м);

4,93; 3,6 – установленные стандартами габаритные расстояния, м.

= 2 сут

= 1,5 сут.

= 0,1

E = (1 – 0,1) (326 2 + 355 1,5) = 1066,1 (т.)

Площадь склада:

kпр = 1,7

p = 0,85 т/ м2

F = = 2132 (м2)

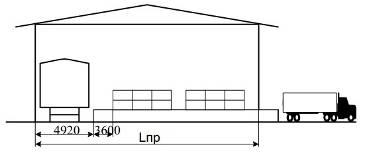

Рисунок 4.1 – Поперечный разрез крытого склада из железобетонных конструкций

Ширина склада:

Принимаем Lпр = 36 м.

Bф = 36 – (4,92 + 3,6) = 27,5 (м.)

Длина склада:

Lскл = = 77,5 (м.)

Из условия кратности 6-ти принимаем длину склада равной 78 метров.

Рассчитаем ёмкость склада для тяжеловесных грузов:

Ширина склада Bф определяется по формуле:

Bф = Lпр - 2 b (4.5)

где Lпр – величина пролёта крана;

b – габарит для обеспечения безопасной работы.

Рисунок 4.2 – Поперечный разрез открытой площадки с козловым краном

= 2,5 сут

= 1 сут.

= 0,1

E = (1 – 0,1) (392 2 + 467 1,5) = 1336,1 (т.)

Площадь склада:

kпр = 1,6

p = 0,9 т/ м2

F = = 2375 (м2)

Ширина склада:

Принимаем Lпр = 32 м.

b = 2 м.

Bф = 32 - 2 2 = 28 (м.)

Длина склада:

Lскл = = 84,8 (м.)

Т.к. для переработки груза мы используем козловой кран, то увеличиваем длину склада на длину базы крана.

Для данного склада предусматриваем поперечные заезды для автотранспорта через каждые 40 метров шириной 5 метров.

Определим количество автопроездов:

N = = 2,12 = 2 (проезда)

Увеличиваем длину склада на 2 5 = 10 метров.

Также исходя из условия кратности 5-ти принимаем длину склада равной:

Lскл = 84,8 + 7 + 10 = 101,8 = 105 (м)

Рассчитаем ёмкость склада для леса круглого:

Ширина склада Bф определяется по формуле:

Bф = Lпр - 2 b

где Lпр – величина пролёта крана;

b – габарит для обеспечения безопасной работы.

Рисунок 4.3 – Поперечный разрез открытой площадки с козловым краном

= 2,5 сут.

= 0,2

E = (1 – 0) (2445 2,5) = 6112,5 (т.)

Площадь склада:

kпр = 1,5

p = 2 т/ м2

F = = 4584 (м2)

Ширина склада:

Принимаем Lпр = 16 м.

b = 0,8 м.

Bф = 16 - 2 0,8 = 14,4 (м)

Длина склада:

Lскл = = 318,3 (м.)

Для лесных грузов устраиваются противопожарные разрывы шириной 10 м. через каждые 25-40 м. по длине склада.

Определим количество противопожарных разрывов:

N = = 7,95 = 7 (разрывов.)

Увеличиваем длину склада на 7 10 = 70 метров. Т.к. для переработки груза мы используем козловой кран, то увеличиваем длину склада на длину базы крана.

Для данного склада предусматриваем поперечные заезды для автотранспорта через каждые 40 метров шириной 5 метров.

Определим количество автопроездов:

N = = 7,95 = 7 (проездов)

Увеличиваем длину склада на 7 5 = 35 метров.

Также, исходя из условия кратности 5-ти, принимаем длину склада равной:

Lскл = 318,3 + 70 + 35 = 423,3 = 425 (м.)

Рассчитаем ёмкость склада для древесно-стружечных плит:

Ширина склада Bф определяется по формуле:

Bф = Lmax – 3,7 (4.6)

где Lmax – максимальный вылет стрелы крана на железнодорожном ходу;

3,7 – установленный стандартами габарит расстояния.

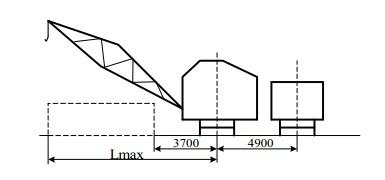

Рисунок 4.4 - Поперечный разрез открытой площадки со стреловым железнодорожным краном

= 4 сут.

= 0,2

E = (1 – 0) (1282 4) = 5128 (т.)

Площадь склада:

kпр = 1,3

p = 2 т/ м2

F = = 3333,2 (м2)

Ширина склада:

Принимаем Lпр = 14 м.

Bф = 14 – 3,7 = 11,3 (м)

Длина склада:

Lскл = = 295 (м.)

Для лесных грузов устраиваются противопожарные разрывы шириной 10 м. через каждые 25-40 м. по длине склада.

Определим количество противопожарных разрывов:

N = = 7,4 = 7 (разрывов.)

Увеличиваем длину склада на 7 10 = 70 метров.

Для данного склада предусматриваем поперечные заезды для автотранспорта через каждые 40 метров шириной 5 метров.

Определим количество автопроездов:

N = = 7,4 = 7 (проездов)

Увеличиваем длину склада на 7 5 = 35 метров.

Также, исходя из условия кратности 5-ти, принимаем длину склада равной:

295 + 70 + 35 = 400 = 400 (м.)

Рассчитаем емкость склада для бокситной руды:

Ширина склада Bф определяется по формуле:

Bф = Lmax – 3,7

где Lmax – максимальный вылет стрелы крана на железнодорожном ходу;

3,7 – установленный стандартами габарит расстояния.

Рисунок 4.5 - Поперечный разрез открытой площадки со стреловым железнодорожным краном

= 5 сут.

= 0,2

E = (1 – 0) (892 5) = 4460 (т.)

Площадь склада:

kпр = 1,5

p = 3 т/ м2

F = = 2230 (м2)

Ширина склада:

Принимаем Lпр = 14 м.

Bф = 14 – 3,7 = 11,3 (м)

Длина склада:

Lскл = = 197,3 (м.)

Для данного склада предусматриваем поперечные заезды для автотранспорта через каждые 40 метров шириной 5 метров.

Определим количество автопроездов:

N = = 4,9 = 4 (проезда)

Увеличиваем длину склада на 4 5 = 20 метров.

Т.к. через каждые 100 м. необходимо устраивать противопожарные разрывы шириной 5 м., а также исходя из условия кратности 5-ти, длина склада составит:

Lскл = 197,3 + 5 + 20 = 222,3 = 225 (м)

Рассчитаем емкость склада для цемента в мешках:

Ширина склада Bф определяется по формуле:

Bф = Lпр – (4,92 + 3,6)

где Lпр – величина пролёта крытого склада, м (принимается стандартной – 18, 24, 30 или 36 м);

4,93; 3,6 – установленные стандартами габаритные расстояния, м.

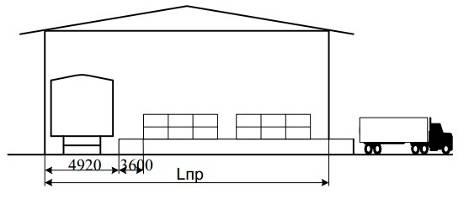

Рисунок 4.6 – Поперечный разрез крытого склада из железобетонных конструкций

= 4 сут.

= 0,1

E = (1 – 0) (863 4) = 3452 (т.)

Площадь склада:

kпр = 1,2

p = 1,2 т/ м2

F = = 3452 (м2)

Ширина склада:

Принимаем Lпр = 36 м.

Bф = 36 – (4,92 + 3,6) = 27,5 (м.)

Длина склада:

Lскл = = 125,5 (м.)

Из условия кратности 6-ти принимаем длину склада равной 126 м.
