Сборка каркаса (Часть 1)
1 |
|
|
2 |
|
|
|
|
|
|
3 |
|
|
4 |
|
|
|
|
|
|
По аналогии со Смежным ярусом соединяем под прямым углом вертикальные несущие брусья (70х70х580) со вспомогательными горизонтальными (30х40х2000), и образуем две продольные стороны каркаса Пикового яруса.
Для более точного соединения деталей и соблюдения прямых углов рекомендуем использовать вспомогательную плоскость из листового материала (Рис. 2,3). Габаритные размеры материала должны быть не менее продольной стороны яруса (2000х580). Для этих целей подходят стандартные листы OSB, QSB, ДСП, на которых предварительно расчерчиваются внешние стороны изделия относительно одного из прямых углов листового материала.
Для придания жесткости конструкции необходимо крепить каждый конец бруса не менее чем двумя саморезами. Данное правило относится ко всем элементам каркаса.
Чертежи клеток для кроликов «Кроликовод» |
www.krolikovod.com.ua |
61 |

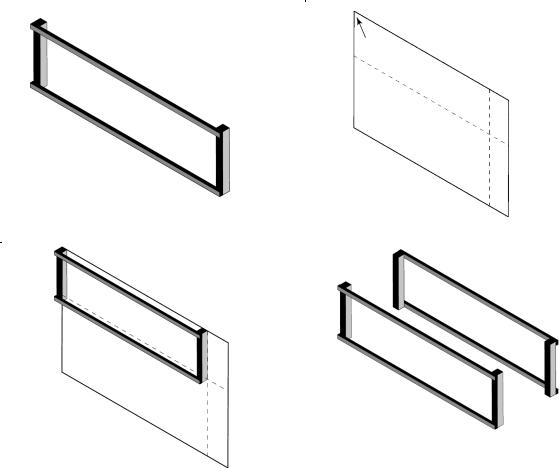

Схема сборки продольных сторон каркаса (Часть 1)
1
Чертежи клеток для кроликов «Кроликовод» |
www.krolikovod.com.ua |
62 |
Сборка каркаса (Часть 2)
1 |
|
|
2 |
|
|
|
|
|
|
а |
|
|
б |
|
|
|
|
|
|
Достраиваем поперечные стороны каркаса вспомогательными горизонтальными брусьями (30х40х740).
Для более точного соблюдения габаритных размеров – для дальнейшей установки рекомендуем осуществлять сборку каркаса прямо на Смежном ярусе. После установки всехбрусьевкаркасаиприданияконструкции жесткости, Пиковый ярус может быть снят со Смежного для дальнейшей самостоятельной сборки.
в
Чертежи клеток для кроликов «Кроликовод» |
www.krolikovod.com.ua |
63 |

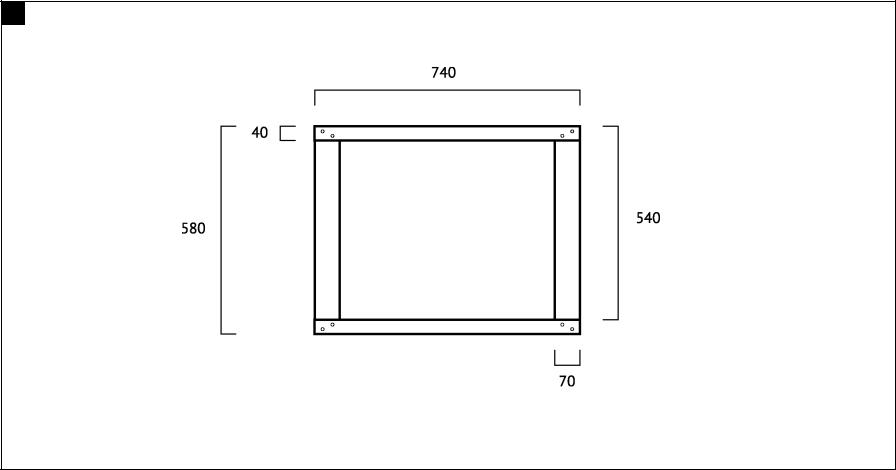

Сборка поперечных сторон каркаса (Часть 2)
1
Чертежи клеток для кроликов «Кроликовод» |
www.krolikovod.com.ua |
64 |
Установка вспомогательных направляющих
|
|
|
|
|
Устанавливаем |
три |
вспомогательных |
|||
1 |
|
|
2 |
|
||||||
|
|
|
опорных |
бруса |
(30х40х740) |
между |
||||
|
|
|
|
|
||||||
|
|
|
|
|
продольными |
сторонами |
клетки |
|||
|
|
|
|
|
с одинаковым |
интервалом. |
Брусья |
|||
|
|
|
|
|
устанавливаютсямеждунижнимииверхними |
|||||
|
|
|
|
|
брусьями каркаса (Рис.1,2). |
|
||||
|
|
|
|
|
Один |
|
большой |
вспомогательный |
||
|
|
|
|
|
брус |
(30x40x427,5) и |
два меньших |
|||
|
|
|
|
|
бруса, |
|
(30x40x100) |
установленные |
||
|
|
|
|
|
перпендикулярно |
ему, |
образуют |
проем |
||
|
|
|
|
|
с внутренним размером 50х100 мм для |
|||||
|
|
|
|
|
установки трубы вытяжки (Рис.3). |
|
||||
|
|
|
|
Три равных бруса устанавливаются в нижней |
||||||
3 |
|
|
4 |
|
||||||
|
|
|
|
|
и верхней частях каркаса (Рис.4). |
|
||||
|
|
|
|
|
|
|
|
|
|
|
Чертежи клеток для кроликов «Кроликовод» |
www.krolikovod.com.ua |
65 |

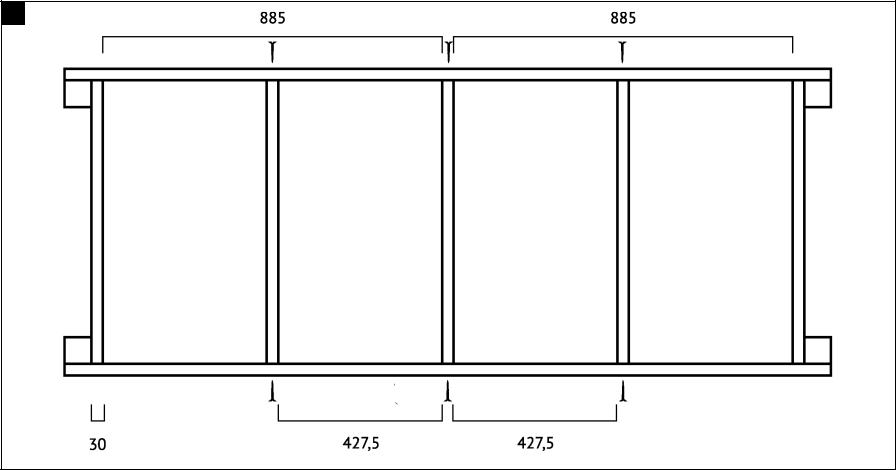

Схема установки вспомогательных направляющих каркаса (для пола и потолка)
1
Чертежи клеток для кроликов «Кроликовод» |
www.krolikovod.com.ua |
66 |

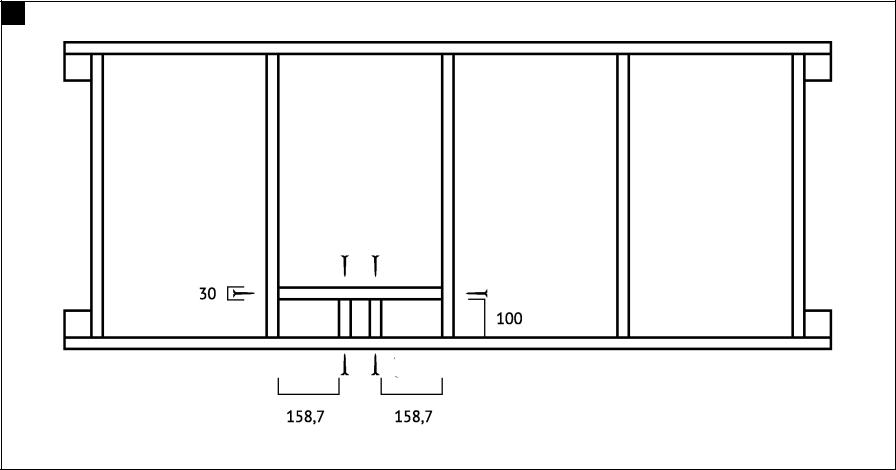

Схема установки вспомогательных направляющих для установки трубы вытяжки (для пола и потолка)
1
Чертежи клеток для кроликов «Кроликовод» |
www.krolikovod.com.ua |
67 |
Схема обработки направляющих брусьев реечного пола
1

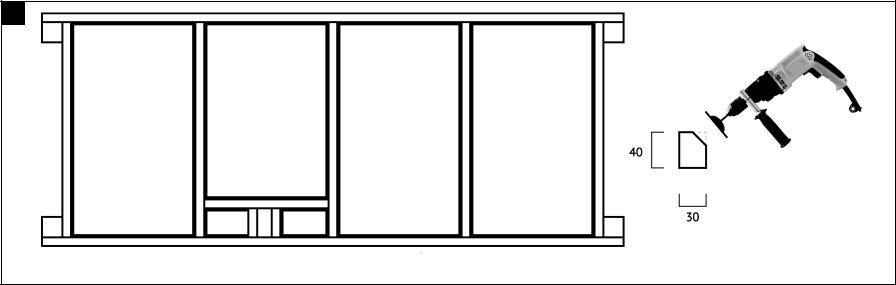

Внутренние стороны образовавшихся проемов (кроме проема вытяжки) в нижней части каркаса стачиваем под углом 45°. Причем верхняя грань не должна бытьсточена более чем на половину(т.е.до угла),т.к.потом не к чемубудеткрепитьреечный пол.
Чертежи клеток для кроликов «Кроликовод» |
www.krolikovod.com.ua |
68 |
Подготовка реечного пола
1 |
|
|
2 |
|
|
|
|
|
|
3 |
|
|
4 |
|
|
|
|
|
|
Реечный |
|
пол |
изготавливается |
из |
|
бруса |
с |
сечением |
20х40мм. |
Все |
|
рейки |
устанавливаются |
под углом |
45° |
||

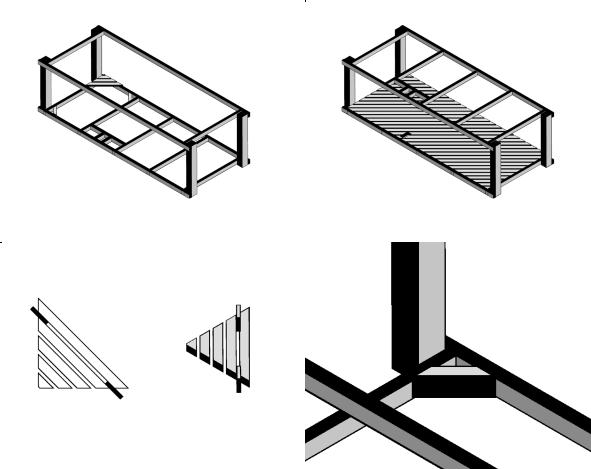

к боковым стенкам каркаса, причем направлениереекполанаСмежномиПиковом ярусах должны быть перпендикулярны. Данный угол придает дополнительную жесткость конструкции, и не позволяет застреватьлапкамкроликовприпередвижении по периметру клетки. Рейки устанавливаются на одинаковом расстоянии (12-15 мм). Для более точной установки рекомендуется использовать две вспомогательные планки соответствующей толщины (Рис 3). Рекомендуем подгонять размеры планок по месту при установке, во избежание дополнительной погрешности. Если в одном из углов основания не удается закрепить рейку пола – необходимо установить дополнительный опорный угловой брус нужного размера (Рис. 4). Длядальнейшейобработкирейкинеобходимо подписать и демонтировать, поэтому не рекомендуется их сразу основательно прикручиватьсаморезами.
Чертежи клеток для кроликов «Кроликовод» |
www.krolikovod.com.ua |
69 |
Подготовка реечного пола
1 |
|
|
2 |
|
|
|
|
|
|
3 |
|
|
4 |
|
|
|
|
|
|

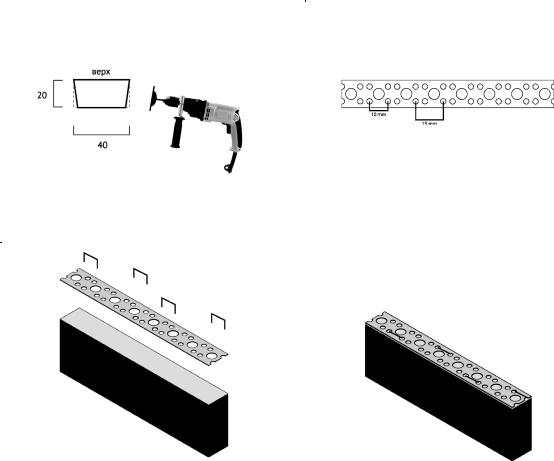

Подготовленные по размеру рейки пола необходимо обработать. Боковые стороны стачиваются под небольшим углом (Рис. 1), для предотвращения застревания продуктов жизнедеятельности кроликов. Чтобы животные не смогли грызть реечный пол, его торцы (с обеих сторон) оббивают металлом. Для этих целей хорошо подходит перфорированная лента. Существующие в ней отверстия пригодны для всех видов скоб степлера (Рис.2).
Скобы необходимо устанавливать на таком расстоянии, чтобы не образовывались щели между лентой и рейкой.
После оббивки металлом пол необходимо вскрыть олифой, и минимум в 2 слоя покрасить белой эмалью. Обработанный таким образом пол хорошо поддается мытью при обслуживании клетки, а со временем любая детальпри необходимости можетбыть заменена.
Чертежи клеток для кроликов «Кроликовод» |
www.krolikovod.com.ua |
70 |
