Сборка каркаса Маточника
1 |
|
|
2 |
|
|
|
|
|
|
3 |
|
|
4 |
|
|
|
|
|
|

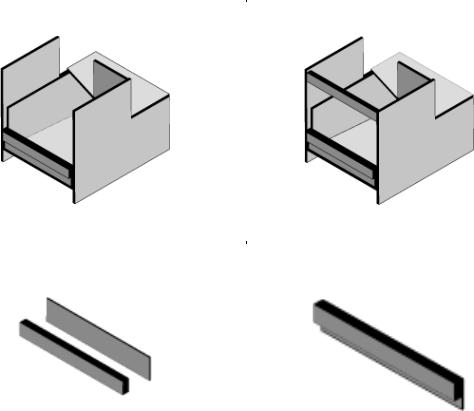

С передней стороны второй ступеньки устанавливается прямоугольная стенка из деревянного листового материала толщины 10 мм с размерами 210х180. Данная деталь устанавливается на верхную часть первой ступени вдоль ровного внутреннего борта. (Рис. 1), а сбоку вдоль среза основания образовывается проем для входа в маточник.
В верхней части задней стороны Маточника устанавливается еще один поперечный брус 20х40х365. Предварительно к брусу крепиться фрагмент толстой оцинковки размером 365х70 с внутренней стороны Маточника (Рис. 3,4). Выступающая часть оцинковки смотрит вниз и является упором для будующей дверки.
Чертежи клеток для кроликов «Кроликовод» |
www.krolikovod.com.ua |
151 |
Сборка веррхней стенки Маточника и дверки
|
|
|
|
|

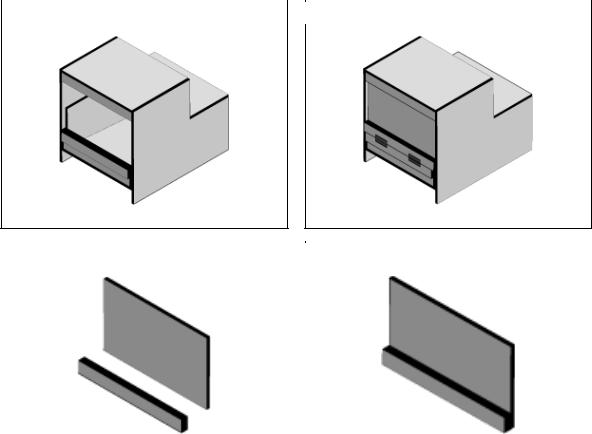

С |
верхней стороны маточника вровень |
||
1 |
|
|
2 |
|
||||
|
|
|
со |
всеми |
стенками |
устанавливается |
||
|
|
|
|
|
||||
|
|
|
|
|
прямоугольная |
деталь |
из деревянного |
|
|
|
|
|
|
листового материала толщины 10 мм с |
|||
|
|
|
|
|
размерами 365х295.(Рис.1) |
|||
Дверца для Маточника изготавливается из того же материала размером 365х220. В нижней части крепится брус 20х40х365, на котором в дальнейшем устанавливаются две малые петли (Рис.3,4).
3 |
|
|
4 |
|
|
|
|
|
|
Чертежи клеток для кроликов «Кроликовод» |
www.krolikovod.com.ua |
152 |
Установка фиксатора электрогрелки
1

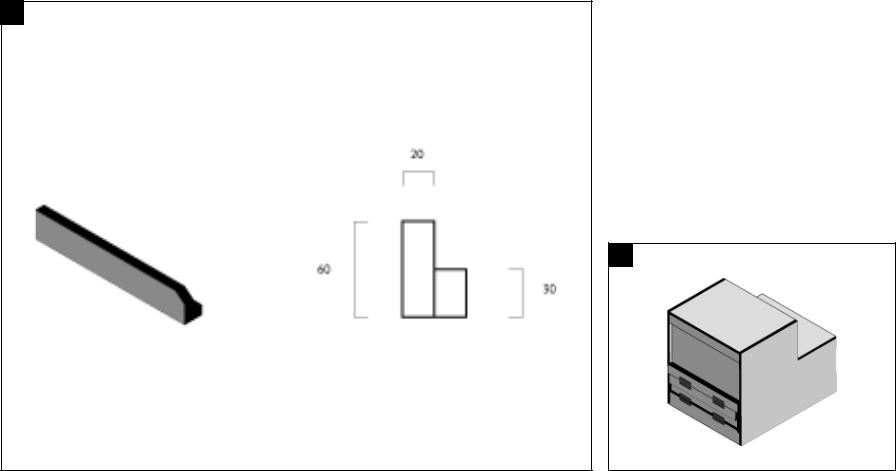

Из бруса 60х20х365 и 30х20х365
изготавливается деталь , которая фиксирует электрогрелку в нижней части Маточника. (Рис. 1). Для этих целей хорошо подходи брус, используемый для дверной коробки. Верхний правый угол необходимо срезать чтобы через получившееся отверстие можно было вывести провод грелки наружу.
Получившаяся деталькрепится малыми петлями в поперечному брусу Маточника, закрытому фрагментом оцинковки пола.
2
Чертежи клеток для кроликов «Кроликовод» |
www.krolikovod.com.ua |
153 |
Установка фиксатора электрогрелки
1

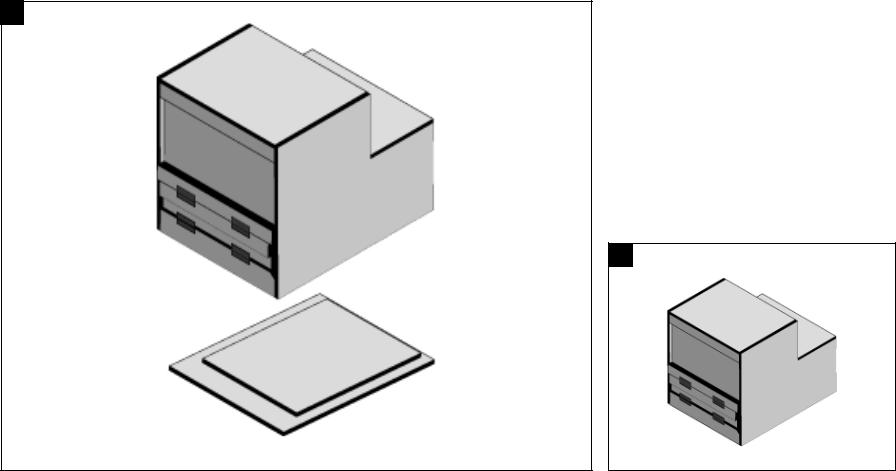

Из деревянного листового материала толщиной 10 мм вырезается прямоугольная детальсразмерами430х365.Вдальнейшемк этой делтали скобами степлера фиксируется электрогрелка.
При установки данная деталь упирается в дальний угол с брусом с выступающим фрагментом оцинкови, а другой край зажимается фиксатором на петлях. При этом грелка должна оказаться между полученной деталью и нижней оцинкованной частью маточника.
2
Чертежи клеток для кроликов «Кроликовод» |
www.krolikovod.com.ua |
154 |
§6.2 Маточник навесной
Втеплыйпериоддляэкономиивнутреннегопространстваклетокиспользуетсянавеснойматочник.Данныйматочникможет использоваться как на Смежном ярусе (на противополочной стороне от бункера), так и на Пиковом (с торцевых сторон). Маточник устанавливается в широкие проемы вместо больших дверок. По принципу сборки он ничем не отличается от внутреннего маточника, а лишь имеет немного отличные боковые стенки и верхнюю оцинкованную часть. Конструкция Маточника также предусматривает установку электрогрелки, что позволяет его использовать в переменчивую погоду осеннего и весеннего периода.
Строительные материалы:
1 |
Брус с сечением 30х40 мм |
0,4 м.п. |
|
2 |
Брус с сечением 20х40 мм |
2,3 м.п. |
|
3 |
Брусья с сечением 60х20 и 20х30 (или брус для дверной коробки) |
0,5 м.п. |
|
4 |
Брус с сечением 20х60 мм |
1 |
м.п. |
5 |
OSB-10 526х500 мм |
2 |
шт |
6 |
OSB-10 485х210 мм |
2 |
шт |
7 |
OSB-10 365х220 мм |
2 |
шт |
8 |
OSB-10 365х485 мм |
1 |
шт |
9 |
OSB-10 365х210 мм |
1 |
шт |
10 |
OSB-10 210х180 мм |
1 |
шт |
11 |
OSB-10 365х295 мм |
1 |
шт |
12 |
OSB-10 365х430 мм |
1 |
шт |
13 |
Оцинкованный листовой материал (245х60 мм) толстый |
1 |
шт |
14 |
Оцинкованный листовой материал (285х60 мм) толстый |
1 |
шт |
15 |
Оцинкованный листовой материал (245х70 мм) толстый |
1 |
шт |
16 |
Оцинкованный листовой материал (365х535 мм) |
1 |
шт |
17 |
Электрогрелка |
1 |
шт. |
В перечне не учтены лако-красочные материалы,саморезы и перфолента для обработки углов деревянных деталей
Чертежи клеток для кроликов «Кроликовод» |
www.krolikovod.com.ua |
155 |
Сборка каркаса Маточника
1 |
|
|
2 |
|
|
|
|
|
|
3 |
|
|
4 |
|
|
|
|
|
|

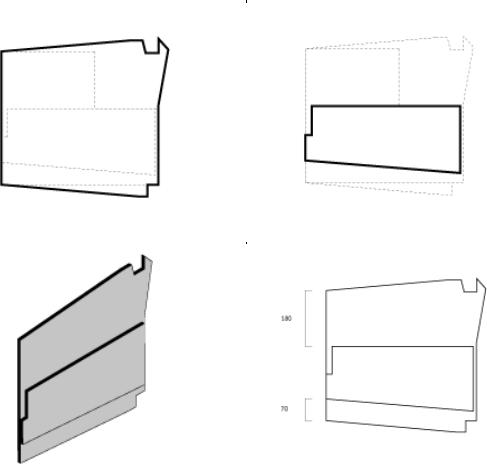

Из деревянного листового материала толщиной 10 мм изготавливаются по 2 одинаковые детали (ТрафаретКрТ-1-12) поконтурам,указаннымнаРис.1и2–боковые стенки Маточника и вспомогательная деталь для крепления остальных стенок. Для изделия на Рис. 1 необходим материал
с |
габаритными |
размерами |
526х500, |
а |
для детали |
на Рис.2 |
- 485х210. |
При совместном расположении обеихстенок расход материала сокращается.
Детали крепяться друг к другу по указанной схеме (Рис. 3, 4) в полном соответствии с расположением контуров на трафарете.
Чертежи клеток для кроликов «Кроликовод» |
www.krolikovod.com.ua |
156 |
Установка дополнительного бруса
|
|

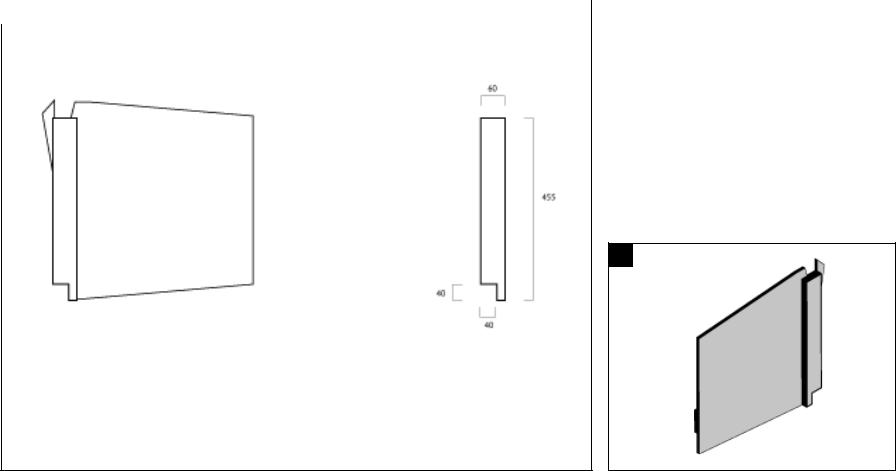

С внешней стороны боковых стенок |
1 |
|
|
|
устанавливаются по указанной схеме по |
|
|
|
|
|
|
одномувертикальномубрусу20х60х455.(Рис. |
|
|
1,2). Данная деталь частично заимствована у |
|
|
боковой детали дверки. |
2
Чертежи клеток для кроликов «Кроликовод» |
www.krolikovod.com.ua |
157 |
Сборка каркаса Маточника
|
|
|
|
|

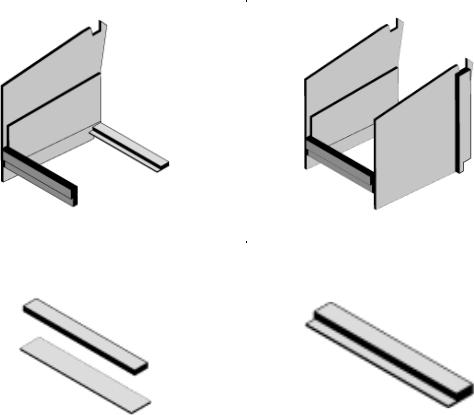

Для крепления боковых стенок между собой |
1 |
|
|
2 |
|
|
|
|
|
используется 3 бруса одинаковой длины: |
||
|
|
|
|
|
|
|
|
|
|
|
(2 шт – 20х40х345, и 1 шт – 30х40х345) |
|
|
|
|
|
(Рис. 1,2). Места их скрепления со стенками |
|
|
|
|
|
обозначены на схеме черным цветом (см. |
|
|
|
|
|
следующую страницу). |
|
|
|
|
|
Кдальнемуодиночномубрусуснизукрепится |
|
|
|
|
|
кусоктолстогометалла(около1мм)размером |
|
|
|
|
|
345х60 (Рис. 3,4), причем выступающая часть |
|
|
|
|
|
направлена внутрьматочника.В дальнейшем |
|
|
|
|
|
данная детальбудетслужитьфиксатором для |
|
|
|
|
|
электрогрелки. |
|
|
|
|
|
|
3 |
|
|
4 |
|
|
|
|
|
|
|
|
Чертежи клеток для кроликов «Кроликовод» |
www.krolikovod.com.ua |
158 |

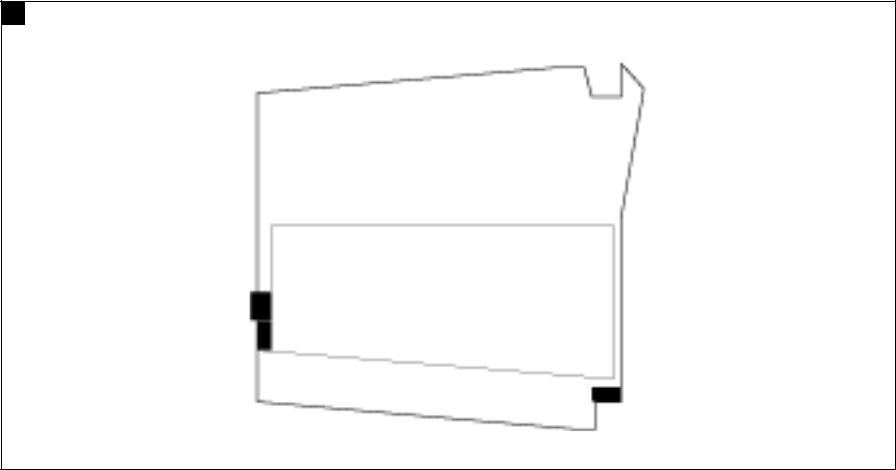

Схема крепления брусьев к боковым стенкам
1
Чертежи клеток для кроликов «Кроликовод» |
www.krolikovod.com.ua |
159 |
Сборка каркаса Маточника
1 |
|
|
2 |
|
|
|
|
|
|
3 |
|
|
4 |
|
|
|
|
|
|
С передней стороны устанавливается стенка из деревянного листового материала толщиной 10 мм с габаритными размерами 365х220.Она устанавливается в пазы.(Рис.1)
Пол изготавливается из деревянного листового материала той же тощины, что и стенки, с габаритами 365х485. Снизу к данной детали устанавливается деталь из оцинковки, предварительно выгнутая под углом 90 градусов по указанной схеме на следующей странице (365х535). Саморезы при соединении деталей не используются
При установки пола одна из сторон упирается в угол между брусом и лицевой стенкой маточника,а сторона с выступающей оцинковкой устанавливается так, чтобы фрагмент оцинковки огибал брус на задней стороне маточника. Оцинкованная деталь крепится в брусу саморезами
