Схема сборки дверцы бункера
1
Чертежи клеток для кроликов «Кроликовод» |
www.krolikovod.com.ua |
21 |
Готовый вид Базового яруса
1
Чертежи клеток для кроликов «Кроликовод» |
www.krolikovod.com.ua |
22 |
§2.Смежный ярус
Смежный ярус выполняет сразу две функции.Он содержит два больших отсека для содержания кроликов,а его часть занята бункером для продуктов жизнедеятельности кроликов с Пикового яруса. Каркас данного яруса представляет собой практически точную копию Базового яруса (за исключением нижних ножек), а также он оборудован полом, кормушками (общая для двух отсеков поилка, две комбикормушки, двое малых яслей) и съемными дверцами (две большие и две малые).
Данный ярус не является обязательным. На Базовый ярус может сразу устанавливаться Пиковый ярус, и таким образом получится 2-х ярусная клетка с одним эксплуатируемым этажом.
Вслучае дефицита площади для размещения ферм – в клетке может быть использовано два Смежных яруса (между Базовым и Пиковым).
Втаком случае получается клетка с тремя эксплуатируемыми этажами.
Некоторые кролиководы не преемлют столь кучное содержание кроликов,обосновывая это большей вероятностью массовых заболеваний. Вдобавок,емкостьдлясборапродуктовжизнедеятельностибудетнаполнятьсяв1,5разабыстрее,чтоможетусложнитьпроцессобслуживания.
4-х ярусная система клеток может быть использована как временный вариант для быстрого заселения кроликов и стремительного старта. ПомереихроставсежерекомендуемдостраиватьнеобходимоеколичествоБазовыхярусовдляплавногопереходак3-хяруснымсистемам.
Чертежи клеток для кроликов «Кроликовод» |
www.krolikovod.com.ua |
23 |
Строительные материалы:
1 |
Брус с сечением 70х70 мм |
2,5 м.п. |
|
2 |
Брус с сечением 30х40 мм |
25 м.п. |
|
3 |
Брус с сечением 20х40 мм |
35 м.п. |
|
4 |
OSB-10 1800х310 мм |
1 |
шт |
5 |
OSB-10 270х480 мм |
4 |
шт |
6 |
OSB-10 60х990 мм |
1 |
шт |
7 |
OSB-10 60х315 мм |
2 |
шт |
8 |
Оцинкованный листовой материал (1000х2000 мм) |
2 |
листа |
9 |
Петли дверные |
3 |
пары |
10 |
Перфолента (ширина 20 мм) |
60 м.п. |
|
11 |
Просечно-вытяжная сетка 780х510 мм |
2 |
шт |
В перечне не учтены лако-красочные материалы,саморезы и перфолента для обработки углов деревянных деталей
Чертежи клеток для кроликов «Кроликовод» |
www.krolikovod.com.ua |
24 |
Сборка каркаса (Часть 1)
1 |
|
|
2 |
|
|
|
|
|
|
3 |
|
|
4 |
|
|
|
|
|
|

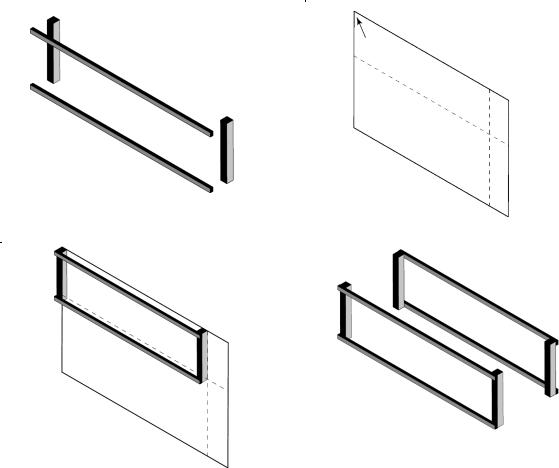

По аналогии с Базовым ярусом соединяем под прямым углом вертикальные несущие брусы (70х70х580) со вспомогательными горизонтальными (30х40х2000), и образуем две продольные стороны каркаса Смежного яруса.
Для более точного соединения деталей и соблюдения прямых углов рекомендуем использовать вспомогательную плоскость из листового материала (Рис. 2,3). Габаритные размеры материала должны быть не менее продольной стороны яруса (2000х580). Для этих целей подходят стандартные листы OSB, QSB, ДСП, на которых предварительно расчерчиваются внешние стороны изделия относительно одного из прямых углов листового материала.
Для придания жесткости конструкции необходимо крепить каждый конец бруса не менее чем двумя саморезами. Данное правило относится ко всем элементам каркаса.
Чертежи клеток для кроликов «Кроликовод» |
www.krolikovod.com.ua |
25 |

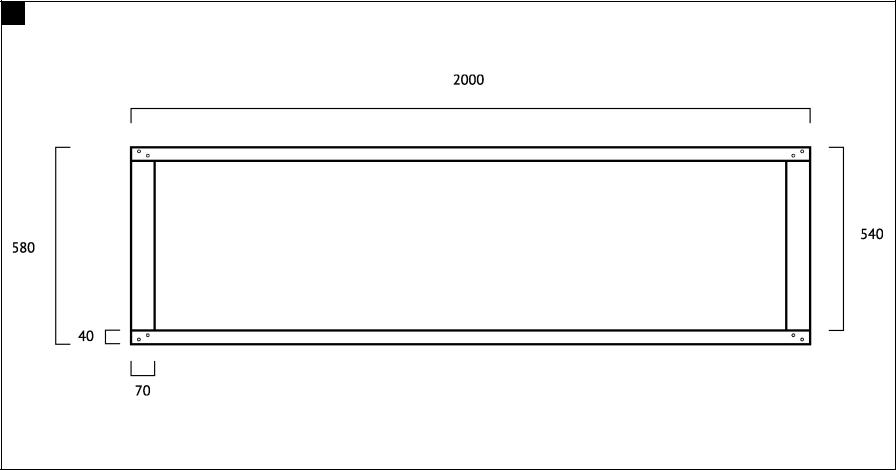

Схема сборки продольных сторон каркаса (Часть 1)
1
Чертежи клеток для кроликов «Кроликовод» |
www.krolikovod.com.ua |
26 |
Сборка каркаса (Часть 2)
1 |
|
|
2 |
|
|
|
|
|
|
а |
|
|
б |
|
|
|
|
|
|

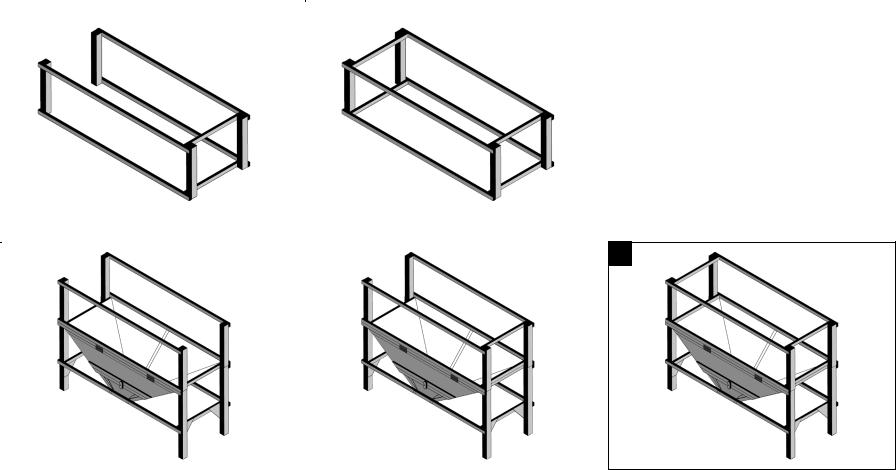

Достраиваем поперечные стороны каркаса вспомогательными горизонтальными брусами (30х40х740).
Для более точного соблюдения габаритных размеров, для дальнейшей установки рекомендуем осуществлять сборку каркаса прямо на Базовом ярусе. После придания конструкции жесткости, при закреплении букера Смежный ярус может быть снят с Базового для дальнейшей сборки.
в
Чертежи клеток для кроликов «Кроликовод» |
www.krolikovod.com.ua |
27 |

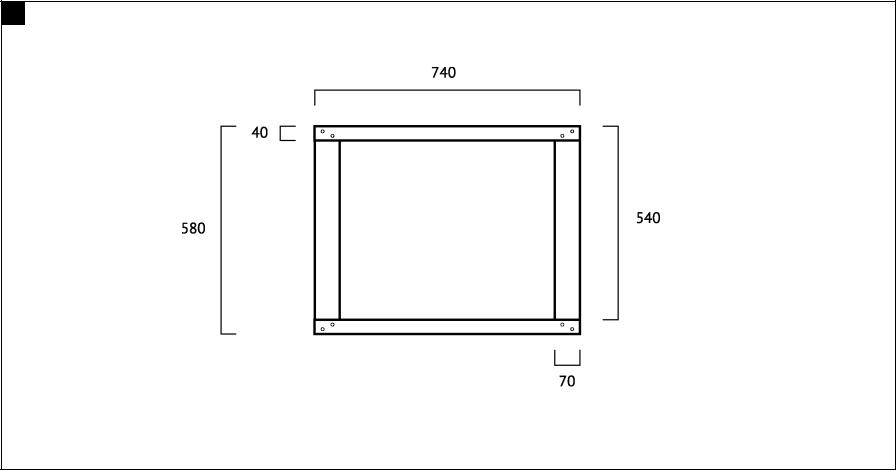

Сборка поперечных сторон каркаса (Часть 2)
1
Чертежи клеток для кроликов «Кроликовод» |
www.krolikovod.com.ua |
28 |
Установка вспомогательных направляющих
|
|
|
|
|
ПоаналогиисБазовымярусомустанавливаем |
1 |
|
|
2 |
|
|
|
|
|
два вспомогательных опорных бруса для |
||
|
|
|
|
|
|
|
|
|
|
|
бункера (30х40х740) между продольными |
|
|
|
|
|
сторонами. Поперечный брус (30х40х250) |
|
|
|
|
|
между двумя параллельными образует |
|
|
|
|
|
проем с внутреннем размером 250х250 мм |
|
|
|
|
|
для нижней части бункера. |
Для фиксации наклонных граней бункера используются наклонные брусы. Один (30х40х730) – для стыковки составных половин бункера, и два (30х40х945) – вдоль задней стенки каркаса, для фиксации бункера с его открытой стороны.
3 |
|
|
4 |
|
|
|
|
|
|
Чертежи клеток для кроликов «Кроликовод» |
www.krolikovod.com.ua |
29 |

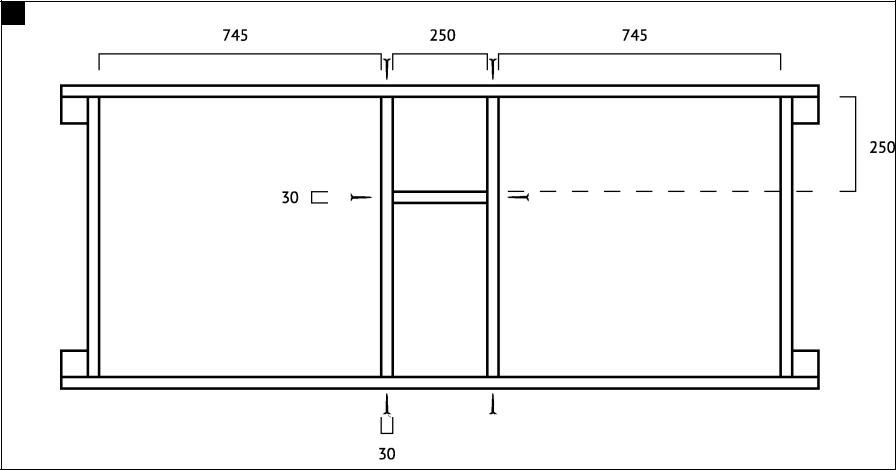

Схема установки вспомогательных направляющих бункера
1
