Установка ограничителя для миски с водой
|
|
|
|
|
Ограничитель |
изготавливается |
из |
1 |
|
|
2 |
|
|||
|
|
|
оцинкованного листового материала высотой |
||||
|
|
|
|
|
|||
|
|
|
|
|
6-8 мм, в зависимости от высоты миски. |
||
|
|
|
|
|
Длина ленты также подгоняется под размер |
||
|
|
|
|
|
миски по месту.Данная оцинкованная деталь |
||
|
|
|
|
|
прижимается теми же брусьями,что и днище |
||
|
|
|
|
|
Поилки к боковым стенкам. |
|
|
|
|
|
|
|
|
|
|
Чертежи клеток для кроликов «Кроликовод» |
www.krolikovod.com.ua |
121 |

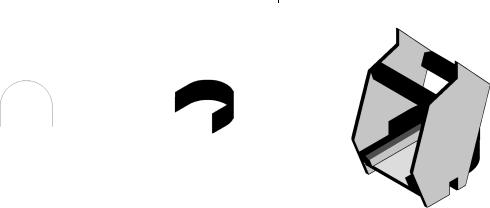

Установка глухих стенок Поилки
1 |
|
|
2 |
|
|
|
|
|
|
3
Спередней части Поилки устанавливается глухая стенка (245х176) из деревянного листового материала толщиной 8-10 мм, которая крепится к торцам фиксирующих днище Поилки брусьев.
Сзадней стороны также устанавливается глухаястенка(245х152)изтогожематериала.
Сверху,поаналогиисЯслямиустанавливается согнутаяизоцинкованногоматериаладеталь. Размеры материала для данной детали составляют 245х425 мм.
Чертежи клеток для кроликов «Кроликовод» |
www.krolikovod.com.ua |
122 |

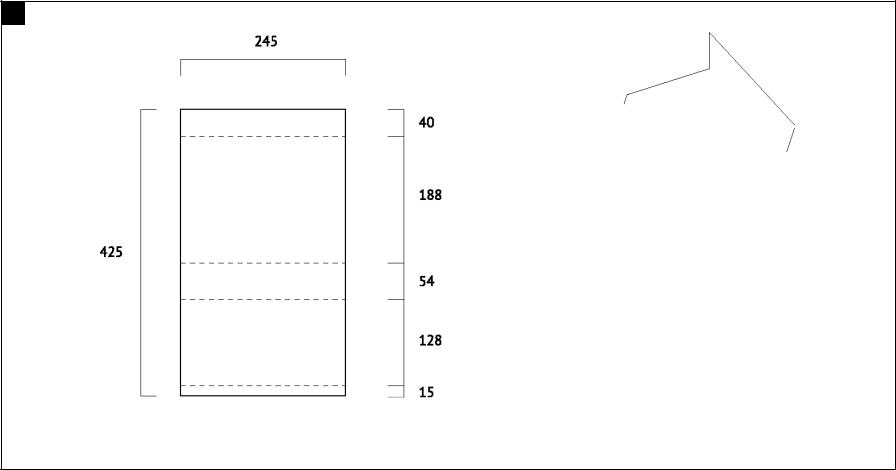

Схема сгибов для верхней детали Поилки
1
Чертежи клеток для кроликов «Кроликовод» |
www.krolikovod.com.ua |
123 |

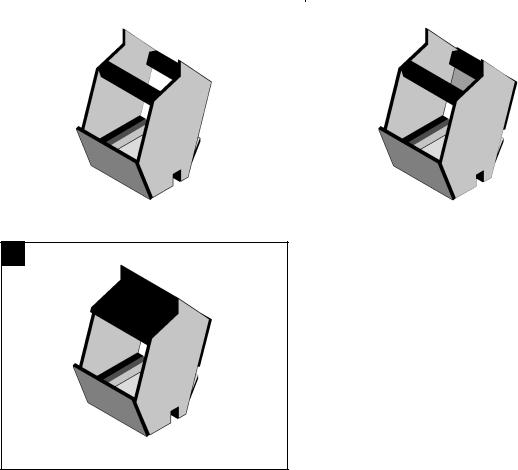

Изготовление и установка дверцы Поилки
|
|
|
|
|
Дверца |
поилки |
изготавливается |
из |
1 |
|
|
2 |
|
||||
|
|
|
деревянного листового материала (245х185) |
|||||
|
|
|
|
|
||||
|
|
|
|
|
и толщиной 8-10 мм. С оборотной стороны |
|||
|
|
|
|
|
дверцы устанавливаются два направляющих |
|||
|
|
|
|
|
бруса (20х40х135), а с лицевой стороны – |
|||
|
|
|
|
|
ручка. |
|
|
|
|
|
|
|
|
|
|
|
|
3
Чертежи клеток для кроликов «Кроликовод» |
www.krolikovod.com.ua |
124 |
§4.4 Комбикормушка
Строительные материалы:
1 |
Брус с сечением 30х40 мм |
0,7 м.п. |
2 |
Брус с сечением 20х40 мм |
0,7 м.п. |
3 |
OSB-10 230х490 мм |
2 шт |
4 |
OSB-10 176х225 мм |
1 шт |
5 |
OSB-10 225х260 мм |
1 шт |
6 |
OSB-10 227х170 мм |
1 шт |
7 |
OSB-10 310х245 мм |
1 шт |
8 |
OSB-10 245х150 мм |
1 шт |
9 |
Оцинкованный листовой материал (245х160 мм) |
1 шт |
10 |
Оцинкованный листовой материал (245х269 мм) |
1 шт |
11 |
Перфорированный металл (400х225 мм) |
1 шт |
В перечне не учтены лако-красочные материалы,саморезы и перфолента для обработки углов деревянных деталей
Чертежи клеток для кроликов «Кроликовод» |
www.krolikovod.com.ua |
125 |

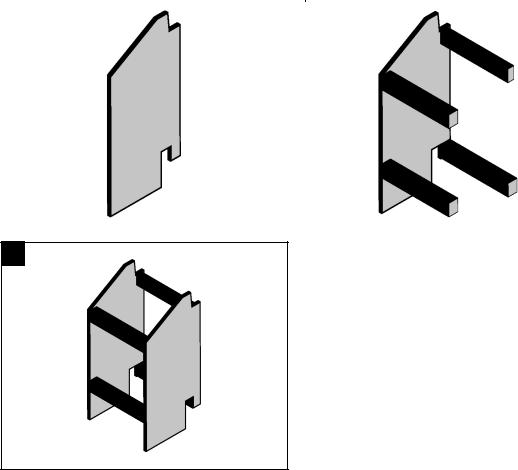

Сборка каркаса Комбикормушки
1 |
|
|
2 |
|
|
|
|
|
|
3
Из деревянного листового материала толщиной 10 мм изготавливаются 2 одинаковые детали (Трафарет КрТ-1-11)
– боковые стенки Комбикормушки. Для
каждого изделия |
необходим |
материал |
с габаритными |
размерами |
230х490. |
При совместном расположении обеихстенок расход материала сокращается.
Для скрепления боковыхстенок междусобой используется 4 бруса одинаковой длины: (3 шт – 30х40х225, и 1 шт – 20х40х225) (Рис. 1,2). Места их скрепления со стенками Комбикормушки обозначены на схеме черным цветом (см.следующую страницу).
Чертежи клеток для кроликов «Кроликовод» |
www.krolikovod.com.ua |
126 |

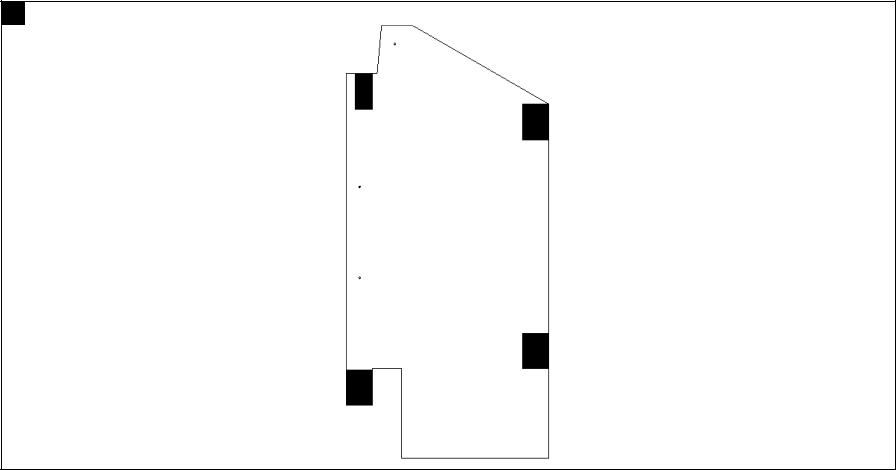

Схема крепления брусьев к боковым стенкам
1
Чертежи клеток для кроликов «Кроликовод» |
www.krolikovod.com.ua |
127 |

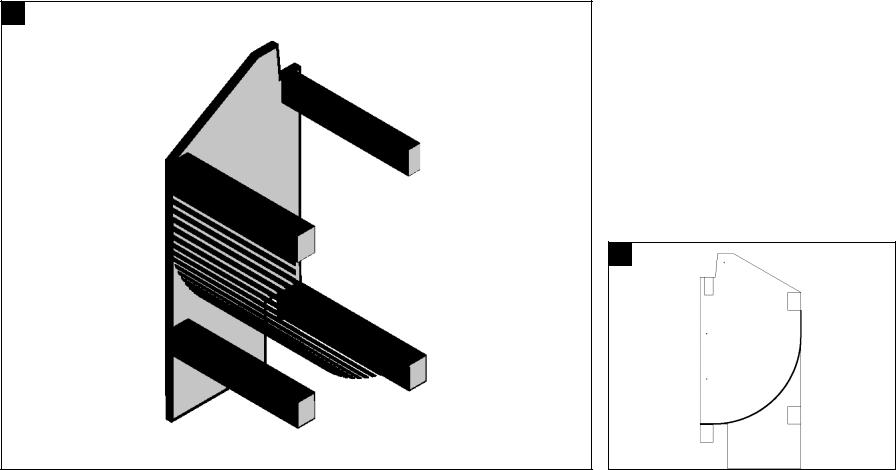

Установка перфорированной сетки для просеивания комбикорма
1
Из листового перфорированного металлического материала (400х225) изгибается деталь для подсыпания и отсеивания гранул комбикорма. Верхняя часть детали упирается в угол поперечного бруса, а нижняя часть заканчивается краем нижнего поперечного бруса, скрепленным заподлицо с краем задней стенки Комбикормушки.
2
Чертежи клеток для кроликов «Кроликовод» |
www.krolikovod.com.ua |
128 |

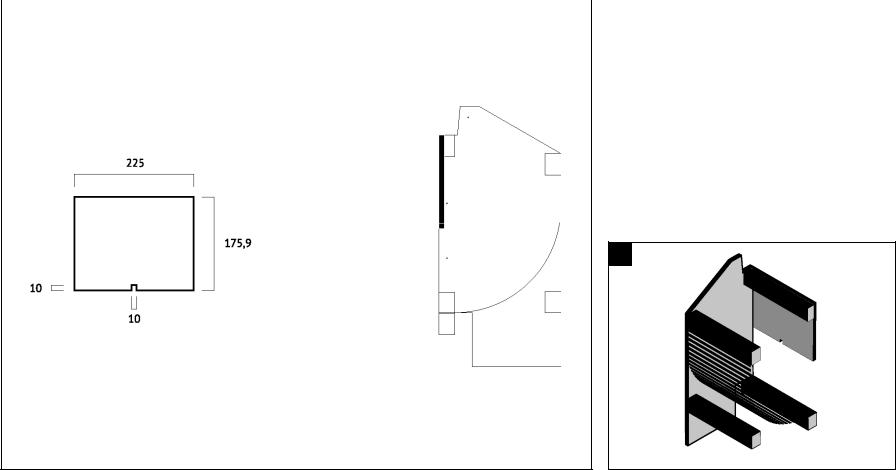

Установка задней стенки Комбикормушки
|
|
На |
задней |
части |
Комбикормушки |
1 |
|
||||
|
в углубление между стенками крепится |
||||
|
|
||||
|
|
задняя стенка (176х225) к верхнему |
|||
|
|
поперечному брусу, которая изготавливается |
|||
|
|
из |
деревянного |
листового материала |
|
|
|
толщиной 10 мм. Предварительно в данной |
|||
|
|
детали прорезается засечка, которая будет |
|||
|
|
фиксировать разделитель внутри кормушки. |
|||
2
Чертежи клеток для кроликов «Кроликовод» |
www.krolikovod.com.ua |
129 |

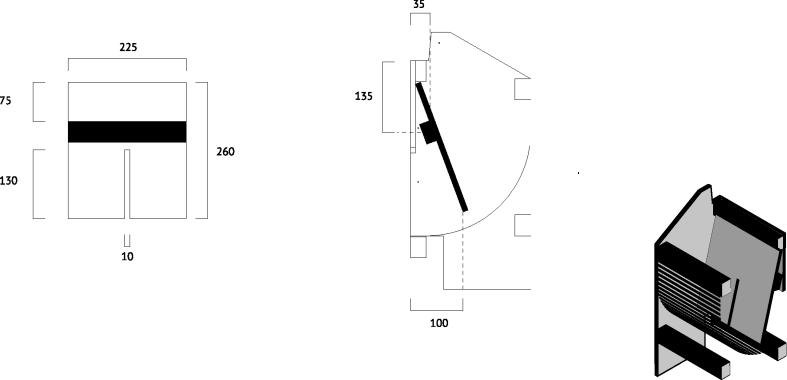

Установка верхнего и нижнего фиксаторов дверцы
|
|
