Для простановки знака используется команда Вставка – Неуказанная шероховатость –Ввод…. На экране появится окно ввода и редактирования знака (рис. 8).

4.5. Технические требования

Технические требования являются частью чертежа. Они дополняют графическую информацию, содержащуюся в видах и сечения.

Для ввода технических требований используют команду Вставка – Технические требования – Ввод. При этом система перейдет в режим ввода технических требований. В этом режиме доступны все возможности ввода, редактирования и форматирования текста. В системе КОМПАС 3D предусмотрена возможность использования текстовых шаблонов, которые позволяют ускорить процесс создания технических требований.

4.6. Основная надпись

Основная надпись появляется и размещается на чертежах автоматически, необходимо только заполнить ее ячейки.

Заполнение граф основной надписи ничем не отличается от ввода текста в ячейки обычной таблицы. Графы, текст в которых является стандартным (Разработал, Проверил и т.д.) недоступны для ввода и редактирования.

Существует три способа перехода в режим заполнения основной надписи:

-двойной щелчок левой кнопкой мыши по основной надписи;

-вызов команды Заполнить основную надпись из ее контекстного меню;

-вызов команды Вставка – Основная надпись.

В режиме заполнения основной надписи границы ячеек отображаются с учетом заданных отступов текста.

Система предоставляет возможность полуавтоматического заполнения граф штампа. После двойного щелчка мышью в любой графе на экране появляется меню, из которого можно выбрать нужный шаблон.

После заполнения всех граф штампа необходимо нажать кнопку Создать объект или комбинацию клавиш <Ctrl>+<Enter> для сохранения изменений и выхода из режима заполнения основной надписи.

4.7. Таблицы

Текстовый редактор КОМПАС-3D предоставляет широкие возможности создания и редактирования различных таблиц.

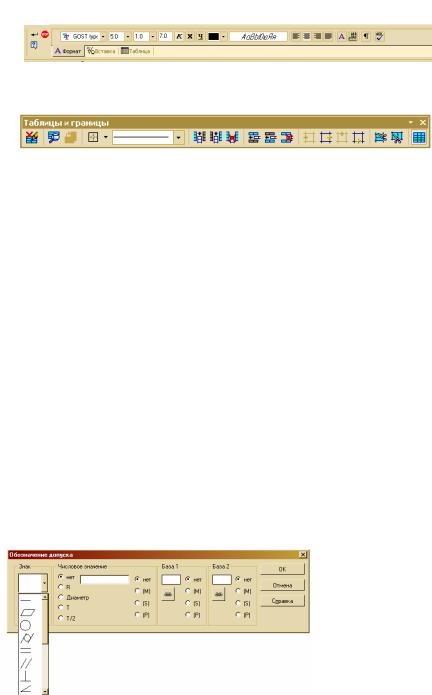

Основные команды работы с таблицами сгруппированы в меню Таблица, а кнопки их вызова – на панели Таблицы и границы рис. 9.

Кроме того, вызов команд возможен с помощью переключателей на вкладке Таблица Панели свойств рис. 10.

11

Рис. 10. Вкладка Таблица

Рис. 9. Панель Таблицы и границы

4.8. Допуск формы

Чтобы создать обозначение допуска формы и расположения поверхности используется команда Допуск формы.

Далее необходимо задать точку вставки рамки допуска. По умолчанию в выбранную точку помещается левый нижний угол рамки. Для того чтобы изменить положение рамки относительно точки вставки, необходимо на Панели свойств в списке Базовая точка выбрать нужную строчку.

Чтобы рамка располагалась вертикально необходимо включить опцию

Вертикально на Панели свойств.

Появится таблица допуска.

Для формирования таблицы допуска формы и расположения существует два способа: полуавтоматический и ручной.

Чтобы создать таблицу допуска в полуавтоматическом режиме,

активизируйте переключатель Таблица на Панели свойств.









На

экране появится диалог



ввода

надписи

и

выбора



параметров обозначения допуска.



Разверните

список



Знак

и



выберите

обозначение

допуска



нужного типа (рис. 10).







Введите



числовое



значение

Рис. 10. Пользовательское меню

допуска, обозначение первой и

второй баз.

Для ускорения ввода

при вводе обозначения допуска

можно





применять



пользовательские меню.

Двойной

щелчок мышью в любом поле ввода текста в диалоге вызывает соответствующее пользовательское меню. Завершив формирование таблицы обозначения допуска формы, нажмите кнопку ОК диалога Обозначение допуска.

Система автоматически создаст таблицу для обозначения допуска и заполнит ее выбранными символами и значениями.

Чтобы сформировать таблицу допуска в ручном режиме, щелкните мышью в поле Текст на Панели свойств. На экране появится диалог ввода

12

текста обозначения допуска формы и расположения. Он содержит пока только одну ячейку. Чтобы сформировать таблицу нужной структуры, необходимо воспользоваться элементами управления на вкладке Таблица Панели свойств. Контекстное меню ячейки содержит команды-аналоги почти всех элементов вкладки Таблица. Используя эти команды, можно сформировать и заполнить таблицу, не обращаясь к Панели свойств.

Чтобы создать ответвление со стрелкой или треугольником, нажмите соответствующую кнопку на Панели специального управления.

4.9. Обозначение базы

Чтобы создать обозначение базовой поверхности, необходимо вызвать команду База и указать объект, изображающий базовый элемент (контур детали, осевую линию и т.п.). Далее следует задать точку т1 основания треугольника, обозначающего базу.

Если указанная точка не принадлежат выбранному объекту, то положение знака будет определяться проекцией указанной точки на объект или его продолжение. В последнем случае базовый объект автоматически будет продолжен на нужное расстояние тонкой линией. Для точного позиционирования курсора необходимо пользоваться привязками.

По умолчанию формируется обозначение базы, перпендикулярное указанному базовому объекту. При этом в группе Тип на Панели свойств активен переключатель Перпендикулярно опорному элементу. Если требуется создать наклонное обозначение, необходимо активизировать переключатель

Произвольное расположение.

В поле Текст отображается предлагаемая системой буква для обозначения выносного элемента. Если необходимо, можно изменить начертание символа, а при отключенной автосортировке — и сам символ. Далее необходимо указать точку т2, определяющую положение рамки с надписью.

Система КОМПАС-3D предоставляет возможность настройки параметров обозначения базы.

Рис. 11. Настройки параметров обозначения базы

Обозначение базы состоит из треугольника, соединенного с рамкой, содержащей надпись. Можно включить или отключить зачернение треугольника, а также установить умолчательные параметры надписи обозначения базы в текущем документе.

Для этого используется команда Сервис – Параметры... – Текущий документ – Отклонения формы и база (рис. 11).

В правой части вкладки появятся элементы управления,

13

позволяющие настроить параметры обозначений баз и допусков формы и расположения.

Опция Зачернять треугольник позволяет включить или отключить заливку контура треугольника, обозначающего базовый объект. Высота треугольника определяется системой автоматически. По ГОСТ 2.308-79 она равна высоте шрифта размерных чисел.

6. ТРЕБОВАНИЯ К ОБОБЩЕНИЯМ И ОЦЕНКАМ ПО РЕЗУЛЬТАТАМ РАБОТЫ

В выводах по работе необходимо проанализировать функциональность системы КОМПАС, отметить её достоинства и недостатки по сравнению с системой ADEM.

7. ОБОРУДОВАНИЕ

Персональная ЭВМ в составе локальной вычислительной сети с установленной на ней системой КОМПАС-3D.

8. ОХРАНА ТРУДА И ПРАВИЛА ПОВЕДЕНИЯ ПРИ РАБОТЕ С КОМПЬЮТЕРНОЙ ТЕХНИКОЙ

Кработе допускаются студенты, прошедшие инструктаж по охране труда

иправилам поведения при работе с компьютерной техникой. Работа может выполняться только в присутствии преподавателя. Студентам запрещается приносить и пользоваться дискетами и компакт-дисками без разрешения преподавателя.

Строго запрещается использовать компьютеры в целях, которые не предусмотрены данной лабораторной работой.

9.КОНТРОЛЬНЫЕ ВОПРОСЫ

1.Какие типы размеров есть в КОМПАС-3D?

2.Для чего служит команда Авторазмер?

3.Какие обозначения можно проставлять в системе КОМПАС-3D?

4.Какие параметры можно настроить при штриховке области?

5.Каким образом в системе КОМПАС-3D проставляются технические требования?

6.Каким образом в системе КОМПАС-3D заполняется основная

надпись?

7.Как в системе КОМПАС-3D проставляется неуказанная шероховатость?

8.Как формируется таблица допуска формы и расположения?

9.Расскажите про ручной метод формирования таблицы допуска формы и расположения?

14

10.Расскажите про полуавтоматический метод формирования таблицы допуска формы и расположения?

11.Каким образом можно создать обозначение базы?

12.Каким образом настраиваются параметры обозначения базы?

10.СОДЕРЖАНИЕ ОТЧЕТА

Отчет должен содержать:

-титульный лист;

-цель работы;

-задачи работы;

-конфигурация оборудования;

-путь к файлам, полученным в ходе работы;

-выводы по работе.

ЛИТЕРАТУРА

1.Е. М. Кудрявцев КОМПАС-3D V8. Наиболее полное руководство. –

ДМК, 2006. – 928 с.: ил.

2.Ганин. Н. КОМПАС-3D V8. – СПб.: Питер, 2007 – 400 с.: ил.

3.Герасимов А. КОМПАС-3D V8. – БХВ-Петербург, 2007 – 532 с.: ил.

15
