Требования к деэмульгаторам и ингибиторам коррозии. Требования к оборудованию устья скважины
Применяемые деэмульгаторы должны обеспечивать
-
эффективное разрушение эмульсии в трубопроводах системы НГС при низких расходах, невысокой температуре потока и стоимости;
существенное снижение давления при перекачке эмульсий в системе НГС;
исключение формирования промежуточных слоев в аппаратах всех типов
-
чистую границу раздела фаз «нефть (эмульсия) - вода»;
-
получение воды высокого качества на объектах предварительного сброса и узлах подготовки нефти;
Применяемые ингибиторы коррозии должны обеспечивать:
-
обеспечивать защиту оборудования от коррозии в интервале «ДС-забой НС" не менее 99% как для девонских, так и угленосных флюидов;
-
не формировать студнеобразных гелей на забое НС
-
быть совместимыми с применяемыми деэмульгаторами
-
не оказывать отрицательного действия на качество сточных вод,
Устье скважины должно иметь оборудование и устройства позводяющие
-
принимать воду
-
осуществлять излив для очистки пласта и призабойной зоны
-
осуществлять плановую промывку водоводов
-
при необходимости выполнять монтаж прискважинных фильтров различного типа
-
осуществлять при необходимости обогрев арматуры (теплоизоляция) для предотвращения замерзания воды в зимнее время (при использовании циклической закачки)
-
использовать индивидуальные насосы при прямой и обратной закачке
-
подключать оборудование для пробных закачек с помощью передвижных установок
-
Основные параметры закачки воды в пласт.
давление закачки Р, расход воды Q, ,накопленный объем закачанной водыW, время работы скважины t, скорость закачки (фильтрации) V необходимая площадь фильтрации F. Качество воды и содержание ТВЧ определяют основные параметры закачки воды в пласт
Потери давления ΔР в слое осадка на поверхности пласта.
ΔР - перепад давления в слое осадка (железа), кг/см2;
Q- расход воды при закачке, мл/сек;
F- площадь фильтрации, см2;
W- количество воды, поступившее в скважину за рассматриваемый период, м3;
b— весовая концентрация ТВЧ (железа) в закачиваемой воде, г/м3;
n - коэффициент для перевода веса железа, содержащегося в осадке, в объем осадка, мл/г (n= 5 мл/г);
koc- проницаемость осадка, мД
Продолжительность работы скважин «t».
V - скорость фильтрации воды в продуктивный пласт через поверхность фильтрации
Реальная площадь фильтрации
-
Преимущества закачки воды в соответствии с коллекторскими свойствами пластов.
увеличение текущей добычи нефти за счет извлечения из недр нефти, не поддающейся вытеснению традиционными средствами;
эффективную выработку как высоко, - так и слабопроницаемых пластов;
кратное сокращение числа и длительности ремонтных работ по восстановлению приемистости нагнетательных скважин;
осуществление ремонтных работ в экологически чистом варианте;
высокоэффективную, экологически чистую утилизацию нефтешламов, извлекаемых из очищаемой воды при минимальных затратах;
дифференцирование по объему, качеству и сокращение общих затрат на очистку закачиваемых вод;
значительную экономию электроэнергии, затрачиваемую на поддержание пластового давления
Последовательность мероприятий при закачке воды в соответствии с принципами ступенчатой технологии
Детальный геологический и петрографический анализ пластов,
Анализ интерференции нагнетательных и добывающих скважин,
Выбор технологии заканчивания скважин бурением, вскрытия пластов и вызова притока
Решение о качестве, количестве и технологии закачки воды
Определение набора оборудования в соответствии с коллекторскими свойствами пластов, количеством скважин и их размещением по площади
Создание специального регламента по эксплуатации НС с учетом специфики месторождения
-

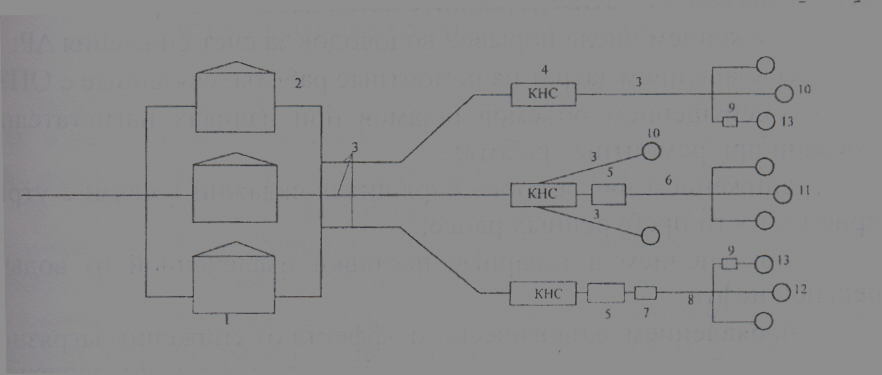

Каскадная технология очистки и закачки воды в пласт (схема, эффективность).
1 – головные очистные сооружения 1 группы качества воды; 2 – гребенка; 3 – водоводы первой группы качества; 4 – КНС; 5 – узел доочистки воды второй ступени; 6 – водовод для воды второй ступени очистки; 7 - узел доочистки воды третьей ступени; 8 - водовод для воды третьей ступени очистки; 9 – узел очистки воды четвертой ступени; 10-13 – нагнетательные скважины, принявшие воду I, II, III, IV ступени очистки.
Эффективность
-
вовлечение в разработку пластов низкой проницаемости и увеличение извлекаемых запасов нефти закачкой воды улучшенного качества;
-
снижение доли неэффективных затрат, связанных с бесполезной закачкой воды низкого качества в пласты, куда она поступать не могла в связи с кольматацией пор ТВЧ
-
сокращение затрат на электроэнергию для закачки воды за счет снижения темпов роста давления закачки при сохранении приемистости скважин;
-
увеличение межремонтных периодов скважин, связанных с ОПЗ и дополнительной добычей нефти;
-
снижение числа порывов водоводов за счет снижения ΔР;
-
Методика НТЦ “Экотех”
-
Средневзвешенный диаметр пор Dn
-
Допустимый диаметр твердых взвешенных частиц и глобул нефти Dтвв-н, ведущих себя как твердые тела
Допустимое содержание ТВЧ
-
Допустимое содержание капель нефти
