Планирование и определение размерности тепловых насосов |
||
|
|
|
|
Коли- |
Наименование |
№ для заказа |
Примечания |
чество |
|
|
|
1 |
На выбор: |
|
– |
|
● TM 60-1, тепловой насос 5,9 кВт |
|
|
|
● TM 75-1, тепловой насос 7,3 кВт |
|
|
|
● TM 90-1, тепловой насос 9,1 кВт |
|
|
|
● TM 110-1, тепловой насос 10,9 кВт |
|
|
|
каждый ТН – с встроенным бойлером на 163 литра, с регулятором |
|
|
|
и ограничителем пускового тока |
|
|
|
в комплект поставки входят: |
7 735 400 016 |
|
|
– GT1, внешний датчик температуры для обратного трубопрово- |
|
|
|
да отопления |
7 735 400 017 |
|
|
– GT2, датчик температуры наружного воздуха |
7 735 400 018 |
|
|
– GT5, комнатный датчик температуры в помещении |
7 735 400 019 |
|
|
Рассольный контур: |
|
При монтаже, компо- |
1 |
Мембранный компенсационный бак (MAG) |
– |
ненты от заказчика |
|
|||
1 |
Манометр (MAN) |
– |
|
1 |
Предохранительный клапан (SV) |
– |
|
|
Рассол (этиленгликоль) |
– |
|
|
Контур отопления: |
|
При монтаже, компо- |
1 |
Мембранный компенсационный бак (MAG) |
– |
ненты от заказчика |
|
|||
1 |
Манометр (MAN) |
– |
|
1 |
Предохранительный клапан (SV) |
– |
|
1 |
Перепускной (байпасный) клапан (ÜV) |
– |
|
1 |
TB 1, Термореле системы отопления пола |
7 719 002 255 |
|
Табл. 30
6 720 612 301 (05.09) |
61 |
Планирование и определение размерности тепловых насосов
Схема отопительной установки № 2:
Установка с одним контуром отопления (радиаторы), буферным бойлером и внутренним приготовлением горячей расходной воды
Рис. 80
Рис. 81
AB |
Резервуар-уловитель |
PS |
Буферный бойлер |
E |
Сливной кран |
P1 |
Насос контура отопления |
EWP |
Геотермический тепловой насос TM 60-1...110-1 |
P2 |
Циркуляционный насос системы отопления |
GT1 |
Датчик температуры обратного трубопровода |
P3 |
Рассольный насос |
|
отопления (внешний) |
SV |
Предохранительный клапан |
GT2 |
Датчик температуры наружного воздуха |
ÜV |
перепускной (байпасный) клапан |
GT5 |
Датчик температуры в помещении |
WS |
Бойлер |
HK |
Контур отопления (радиаторы) |
WW |
Место подключения горячей воды |
KW |
Место подключения холодной воды |
19 |
Источник тепла (например, грунтовой зонд) |
MAG |
Мембранный компенсационный бак |
|
|
MAN |
Манометр |
|
|
|
|
|
|
62 |
|
|
6 720 612 301 (05.09) |
Планирование и определение размерности тепловых насосов
КолиНаименование |
№ для заказа Примечания |
чество |
|
1 |
На выбор: |
– |
|
● TM 60-1, тепловой насос 5,9 кВт |
|
|
● TM 75-1, тепловой насос 7,3 кВт |
|
|
● TM 90-1, тепловой насос 9,1 кВт |
|
|
● TM 110-1, тепловой насос 10,9 кВт |
|
|
каждый ТН – с встроенным бойлером на 163 литра, с регулятором |
|
|
и ограничителем пускового тока |
|
|
в комплект поставки входят: |
7 735 400 016 |
|
|
– GT1, внешний датчик температуры для обратного трубопрово- |
|
|
|
да отопления |
7 735 400 017 |
|
|
– GT2, датчик температуры наружного воздуха |
7 735 400 018 |
|
|
– GT5, комнатный датчик температуры в помещении |
7 735 400 019 |
|
|
Рассольный контур: |
|
При монтаже, компо- |
1 |
Мембранный компенсационный бак (MAG) |
– |
ненты от заказчика |
|
|||
1 |
Манометр (MAN) |
– |
|
1 |
Предохранительный клапан (SV) |
– |
|
|
Рассол (этиленгликоль) |
– |
|
|
Контур отопления: |
|
При монтаже, компо- |
1 |
Мембранный компенсационный бак (MAG) |
– |
ненты от заказчика |
|
|||
1 |
Манометр (MAN) |
– |
|
1 |
Предохранительный клапан (SV) |
– |
|
1 |
Перепускной (байпасный) клапан (ÜV) |
– |
|
1 |
Буферный бойлер (PS) |
– |
При монтаже, компо- |
|
|
|
ненты от заказчика, в |
|
|
|
зависимости от типа |
|
|
|
установки; вмести- |
|
|
|
мость 100 – 300 л |
1 |
Насос контура отопления (P1) |
– |
При монтаже, ком- |
|
|
|
понент от заказчика, |
|
|
|
только с буферным |
|
|
|
бойлером в качест- |
|
|
|
ве гидравлической |
|
|
|
стрелки |
Табл. 31
6 720 612 301 (05.09) |
63 |
Планирование и определение размерности тепловых насосов
Схема отопительной установки № 3:
Установка с двумя контурами отопления (со смесителем / без смесителя) и внутренним приготовлением горячей расходной воды
Рис. 82
AB Резервуар-уловитель
EСливной кран
EWP |
Геотермический тепловой насос TM 60-1...110-1 |
GT1 |
Датчик температуры обратного трубопровода отопления (внешний) |
GT2 |
Датчик температуры наружного воздуха |
GT4 |
Датчик температуры в прямом трубопроводе контура отопления со смесителем |
GT5 |
Датчик температуры в помещении |
HK 0 |
Несмешанный контур отопления (радиаторы) |
HK 1 |
Смешанный контур отопления (система отопления пола) |
KW |
Место подключения холодной воды |
MAG |
Мембранный компенсационный бак |
MAN |
Манометр |
PU |
Буфер в качестве гидравлической стрелки |
P1 |
Циркуляционный насос системы отопления для контура отопления со смесителем |
P2 |
Циркуляционный насос системы отопления |
P3 |
Рассольный насос |
SV |
Предохранительный клапан |
SV1 |
Трёхходовой смеситель |
TB1 |
Термореле |
ÜV |
Перепускной (байпасный) клапан |
WS |
Бойлер |
WW |
Место подключения горячей воды |
19Источник тепла (например, грунтовой зонд)
* Внешний насос P1: ограничение максимального потребляемого тока до 5 A. При большем потреблении тока следует подключать промежуточное реле (насос нельзя подключать напрямую к геотермическому ТН).
64 |
6 720 612 301 (05.09) |
Планирование и определение размерности тепловых насосов
КолиНаименование |
№ для заказа Примечания |
чество |
|
1 |
На выбор: |
– |
|
● TM 60-1, тепловой насос 5,9 кВт |
|
|
● TM 75-1, тепловой насос 7,3 кВт |
|
|
● TM 90-1, тепловой насос 9,1 кВт |
|
|
● TM 110-1, тепловой насос 10,9 кВт |
|
|
каждый ТН – с встроенным бойлером на 163 литра, с регулятором |
|
|
и ограничителем пускового тока |
|
|
в комплект поставки входят: |
7 735 400 016 |
|
|
– GT1, внешний датчик температуры для обратного трубопро- |
|
|
|
вода отопления |
7 735 400 017 |
|
|
– GT2, датчик температуры наружного воздуха |
7 735 400 018 |
|
|
– GT5, комнатный датчик температуры в помещении |
7 735 400 019 |
|
|
Рассольный контур: |
|
При монтаже, компо- |
1 |
Мембранный компенсационный бак (MAG) |
– |
ненты от заказчика |
|
|||
1 |
Манометр (MAN) |
– |
|
1 |
Предохранительный клапан (SV) |
– |
|
|
Рассол (этиленгликоль) |
– |
|
|
Контур отопления: |
|
При монтаже, компо- |
1 |
Мембранный компенсационный бак (MAG) |
– |
ненты от заказчика |
|
|||
1 |
Манометр (MAN) |
– |
|
1 |
Предохранительный клапан (SV) |
– |
|
1 |
Перепускной (байпасный) клапан (ÜV) |
– |
|
1 |
GT4, Датчик температуры в прямом трубопроводе контура отоп- |
8 714 500 120 0 |
– |
|
ления со смесителем |
|
|
1 |
Буфер в качестве гидравлической стрелки |
– |
При монтаже, компо- |
|
|
|
нент от заказчика, в |
|
|
|
зависимости от типа |
|
|
|
установки; вмести- |
|
|
|
мость 50 – 100 л |
1 |
TB 1, Термореле системы отопления пола |
7 719 002 255 |
– |
1 |
Насос для контура смесителя (P1) |
– |
При монтаже, компо- |
|
|
|
нент от заказчика |
1 |
Трёхходовой смеситель (SV1) |
– |
При монтаже, ком- |
|
|
|
понент от заказчика, |
|
|
|
время открытия / |
|
|
|
закрытия двигателем |
|
|
|
≥ 5 минут |
Табл. 32
6 720 612 301 (05.09) |
65 |
Планирование и определение размерности тепловых насосов

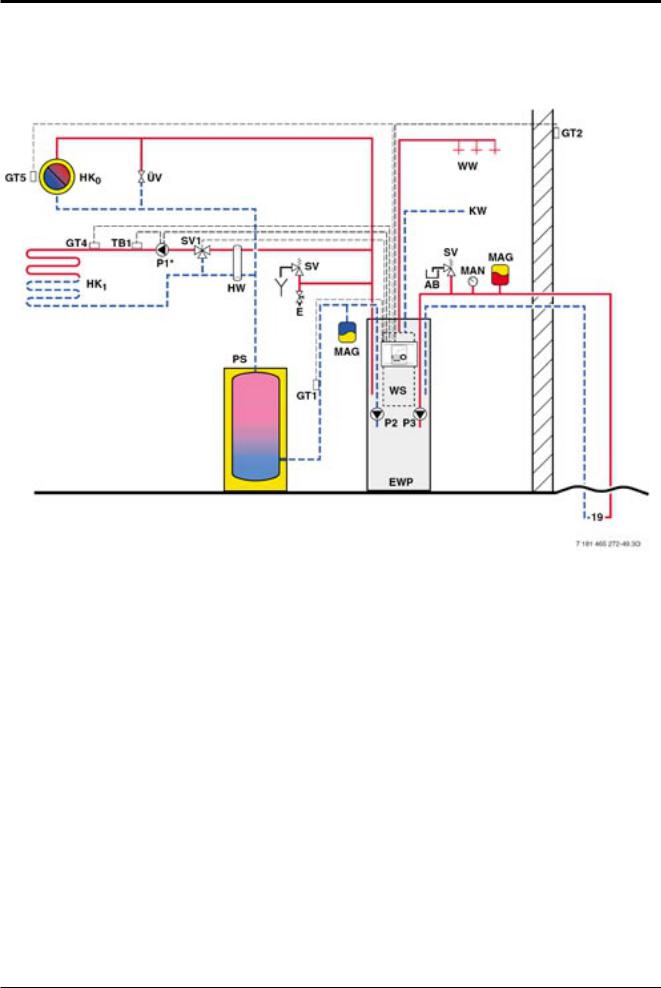

Схема отопительной установки № 4:
Установка с двумя контурами отопления (со смесителем / без смесителя), буферным бойлером и внутренним приготовлением горячей расходной воды
Рис. 83
AB Резервуар-уловитель
EСливной кран
EWP |
Геотермический тепловой насос TM 60-1...110-1 |
GT1 |
Датчик температуры обратного трубопровода отопления |
GT2 |
Датчик температуры наружного воздуха |
GT4 |
Датчик температуры в прямом трубопроводе контура отопления со смесителем |
GT5 |
Датчик температуры в помещении |
HK0 |
Контур отопления без смесителя (радиаторы) |
HK1 |
Контур отопления со смесителем (система отопления пола) |
KW |
Место подключения холодной воды |
MAG |
Мембранный компенсационный бак |
MAN |
Манометр |
PS |
Буферный бойлер |
HW |
Гидравлическая стрелка |
P2 |
Циркуляционный насос системы отопления |
P3 |
Рассольный насос |
SV |
Предохранительный клапан |
SV1 |
Трёхходовой смеситель |
TB1 |
Термореле |
ÜV |
Перепускной (байпасный) клапан |
WW |
Место подключения горячей воды |
WS |
Бойлер SW 290/370/450 |
19Источник тепла (например, грунтовой зонд)
* Внешний насос P1: ограничение максимального потребляемого тока до 5 A. При большем потреблении тока следует подключать промежуточное реле (насос нельзя подключать напрямую к геотермическому ТН).
66 |
6 720 612 301 (05.09) |
Планирование и определение размерности тепловых насосов
КолиНаименование |
№ для заказа Примечания |
чество |
|
1 |
На выбор: |
– |
|
● TM 60-1, тепловой насос 5,9 кВт |
|
|
● TM 75-1, тепловой насос 7,3 кВт |
|
|
● TM 90-1, тепловой насос 9,1 кВт |
|
|
● TM 110-1, тепловой насос 10,9 кВт |
|
|
каждый ТН – с встроенным бойлером на 163 литра, с регулятором |
|
|
и ограничителем пускового тока |
|
|
в комплект поставки входят: |
7 735 400 016 |
|
|
– GT1, внешний датчик температуры для обратного трубопро- |
|
|
|
вода отопления |
7 735 400 017 |
|
|
– GT2, датчик температуры наружного воздуха |
7 735 400 018 |
|
|
– GT5, комнатный датчик температуры в помещении |
7 735 400 019 |
|
|
Рассольный контур: |
|
При монтаже, компо- |
1 |
Мембранный компенсационный бак (MAG) |
– |
ненты от заказчика |
|
|||
1 |
Манометр (MAN) |
– |
|
1 |
Предохранительный клапан (SV) |
– |
|
|
Рассол (этиленгликоль) |
– |
|
|
Контур отопления: |
|
При монтаже, компо- |
1 |
Мембранный компенсационный бак (MAG) |
– |
ненты от заказчика |
|
|||
1 |
Манометр (MAN) |
– |
|
1 |
Предохранительный клапан (SV) |
– |
|
1 |
Перепускной (байпасный) клапан (ÜV) |
– |
|
1 |
GT4, Датчик температуры в прямом трубопроводе контура отоп- |
8 714 500 120 0 |
– |
|
ления со смесителем |
|
|
1 |
Буферный бойлер (PS) |
– |
При монтаже, компо- |
|
|
|
нент от заказчика, в |
|
|
|
зависимости от типа |
|
|
|
установки; вмести- |
|
|
|
мость 100 – 300 л |
1 |
HW 50, Гидравлическая стрелка |
7 719 001 780 |
– |
1 |
TB 1, Термореле системы отопления пола |
7 719 002 255 |
– |
1 |
Насос для контура смесителя (P1) |
– |
При монтаже, компо- |
|
|
|
нент от заказчика |
1 |
Трёхходовой смеситель (SV1) |
– |
При монтаже, ком- |
|
|
|
понент от заказчика, |
|
|
|
время открытия / |
|
|
|
закрытия двигателем |
|
|
|
≥ 5 минут |
Табл. 33
6 720 612 301 (05.09) |
67 |
Планирование и определение размерности тепловых насосов
Схема отопительной установки № 5:
Установка с одним контуром отопления (система отопления пола) и внешним приготовлением горячей расходной воды
Рис. 84
AB Резервуар-уловитель
EСливной кран
EWP |
Геотермический тепловой насос TE 60-1...170-1 |
GT1 |
Датчик температуры обратного трубопровода отопления (внешний) |
GT2 |
Датчик температуры наружного воздуха |
GT3X |
Датчик температуры горячей расходной воды (внешний) |
GT5 |
Датчик температуры в помещении |
HK |
Контур отопления (система отопления пола) |
KW |
Место подключения холодной воды |
MAG |
Мембранный компенсационный бак |
MAN |
Манометр |
P2 |
Циркуляционный насос системы отопления |
P3 |
Рассольный насос |
SV |
Предохранительный клапан |
TB1 |
Термореле |
ÜV |
Перепускной (байпасный) клапан |
WS |
Бойлер SW 290/370/450 |
WW |
Место подключения горячей воды |
19 |
Источник тепла (например, грунтовой зонд) |
68 |
6 720 612 301 (05.09) |
Планирование и определение размерности тепловых насосов
КолиНаименование |
№ для заказа Примечания |
чество |
|
1 |
На выбор: |
– |
|
● TЕ 60-1, тепловой насос 5,9 кВт |
7 735 400 020 |
|
● TЕ 75-1, тепловой насос 7,3 кВт |
7 735 400 021 |
|
● TЕ 90-1, тепловой насос 9,1 кВт |
7 735 400 022 |
|
● TЕ 110-1, тепловой насос 10,9 кВт |
7 735 400 023 |
|
● TЕ 140-1, тепловой насос 14,4кВт |
7 735 400 024 |
|
● TЕ 170-1, тепловой насос 16,8 кВт |
7 735 400 025 |
|
каждый ТН – с трёхходовым клапаном, с регулятором и ограни- |
|
|
чителем пускового тока |
|
|
в комплект поставки входят: |
|
|
|
– GT1, внешний датчик температуры для обратного трубопро- |
|
|
|
вода отопления |
|
|
|
– GT2, датчик температуры наружного воздуха |
|
|
|
– GT5, комнатный датчик температуры в помещении |
|
|
1 |
На выбор: |
7 719 002 411 |
– |
|
● SW 290, бойлер для теплового насоса |
|
|
|
● SW 370, бойлер для теплового насоса |
7 719 002 412 |
|
|
● SW 450, бойлер для теплового насоса |
7 719 002 413 |
|
|
Каждый бойлер с гладкотрубным теплообменником для темпе- |
|
|
|
ратур в прямом трубопроводе 55 °C |
|
|
|
в комплект поставки входит: |
|
|
|
– GT3X, Датчик температуры горячей расходной воды |
|
|
|
Рассольный контур: |
|
При монтаже, компо- |
1 |
Мембранный компенсационный бак (MAG) |
– |
ненты от заказчика |
|
|||
1 |
Манометр (MAN) |
– |
|
1 |
Предохранительный клапан (SV) |
– |
|
|
Рассол (этиленгликоль) |
– |
|
|
Контур отопления: |
|
При монтаже, компо- |
1 |
Мембранный компенсационный бак (MAG) |
– |
нент от заказчика |
|
|||
1 |
Манометр (MAN) |
– |
|
1 |
Предохранительный клапан (SV) |
– |
|
1 |
Перепускной (байпасный) клапан (ÜV) |
– |
|
1 |
TB 1, Термореле системы отопления пола |
7 719 002 255 |
– |
Табл. 34
6 720 612 301 (05.09) |
69 |
Планирование и определение размерности тепловых насосов
Схема отопительной установки № 6:
Установка с двумя контурами отопления (со смесителем / без смесителя) и внешним приготовлением горячей расходной воды
Рис. 85
AB Резервуар-уловитель
EСливной кран
EWP |
Геотермический тепловой насос TE 60-1...170-1 |
GT1 |
Датчик температуры обратного трубопровода отопления (внешний) |
GT2 |
Датчик температуры наружного воздуха |
GT3X |
Датчик температуры горячей расходной воды (внешний) |
GT4 |
Датчик температуры в прямом трубопроводе контура отопления со смесителем |
GT5 |
Датчик температуры в помещении |
HK0 |
Контур отопления без смесителя (радиаторы) |
HK1 |
Контур отопления со смесителем (система отопления пола) |
KW |
Место подключения холодной воды |
MAG |
Мембранный компенсационный бак |
MAN |
Манометр |
PU |
Буфер в качестве гидравлической стрелки |
P1 |
Циркуляционный насос системы отопления для контура отопления со смесителем |
P2 |
Циркуляционный насос системы отопления |
P3 |
Рассольный насос |
SV |
Предохранительный клапан |
SV1 |
Трёхходовой смеситель |
TB1 |
Термореле |
ÜV |
Перепускной (байпасный) клапан |
WS |
Бойлер SW 290/370/450 |
WW |
Место подключения горячей воды |
19Источник тепла (например, грунтовой зонд)
* Внешний насос P1: ограничение максимального потребляемого тока до 5 A. При большем потреблении тока следует подключать промежуточное реле (насос нельзя подключать напрямую к геотермическому ТН).
70 |
6 720 612 301 (05.09) |
