Концептуальное проектирование
Понятие концептуального проектирования относится к начальной стадии проектирования ИС и примерно соответствует стадиям 1 – 3 разработки АС по ГОСТ 34 или этапам от определения требований до проектирования в моделях жизненного цикла.
Р
ис.
15

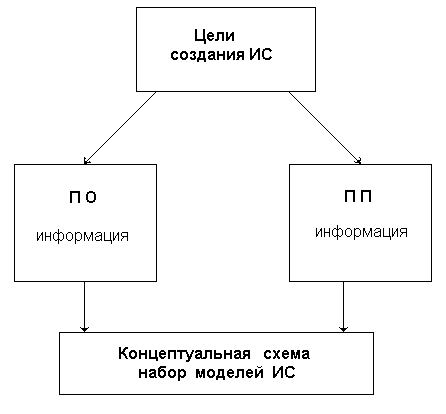

Определению требований к ИС предшествует определение целей, для которых эта система будет разрабатываться. Цели ИС определяют границы предметной области, объекты которой, их свойства и взаимосвязи существенны с точки зрения поставленных целей и которые будут представлены в ИС (это информация о предметной области – ПО-информация). Цели ИС также определяют, каких пользователей и какие именно информационные потребности система будет обслуживать (это информация о потребностях пользователей – ПП-информация). Две эти составляющие: ПО-информация (являющаяся объективным отражением предметной области) и ПП-информация (отражающая отчасти субъективные представления пользователей) одинаково необходимы и важны для построения концептуальной модели, что и показано на рис. 147. Иногда превалирует второе слагаемое в концептуальной модели, основанной на учёте текущих и предвидимых приложений, т.к. это позволяет быстрее и легче создать систему. Однако такие системы оказываются плохо приспособленными для обработки неформализованных, изменяющихся и непредвиденных заранее задач и запросов. Адекватное отражение в системе ПО-информации придает ей необходимую гибкость и адаптивность к изменяющимся условиям.
О
бщая
схема концептуального проектирования:
Рис. 16|
Схема на рис. 16 представляет два этапа проектирования: сбор и содержательный анализ информации о предметной области и прикладных задачах пользователей; концептуальный анализ данных и синтез концептуальной модели.
Первый этап - сбор данных о предметной области, которые могут быть получены в результате измерений или наблюдений, изучения отчётов и документов, опроса специалистов, и выявление перечня задач, которые должны решаться с помощью разрабатываемой системы. Получаемая при этом информация может быть отчасти субъективной. Для повышения её объективности используют методы экспертных оценок, проводят содержательный анализ для устранения дублирования информации, выявления противоречий и неоднозначности и так далее.
Модели ис и методики проектирования
Главная особенность разработки современных информационных систем состоит в концентрации сложности на начальных этапах анализа требований и проектирования спецификаций системы. Нечёткость и неполнота системных требований, нерешённые вопросы и ошибки, допущенные на этапах анализа и проектирования, порождают на последующих этапах трудные, часто неразрешимые проблемы и, в конечном счете, приводят к неуспеху всей работы в целом.
К проектированию ИС непосредственное отношение имеют два направления деятельности: 1) собственно проектирование ИС конкретных организаций на базе готовых программных и аппаратных компонентов с помощью специальных инструментальных средств разработки; 2) проектирование упомянутых компонентов ИС и инструментальных средств, ориентированных на многократное применение при разработке многих конкретных информационных систем.8
Для обозначения первого направления используется термин "системная интеграция". В этом случае разработчик ИС должен быть специалистом в области системотехники, хорошо знать международные стандарты, состояние и тенденции развития информационных технологий и программных продуктов, владеть инструментальными средствами разработки приложений (CASE-cредствами) и быть готовым к восприятию и анализу автоматизируемых прикладных процессов в сотрудничестве со специалистами соответствующей предметной области.
Второе направление в большей мере относится к области разработки математического и программного обеспечения для реализации функций ИС - моделей, методов, алгоритмов, программ на базе знания методов анализа и синтеза проектных решений, технологий программирования, операционных систем и т.п.
Как на этапе обследования, так и на последующих этапах целесообразно придерживаться определённой дисциплины фиксации и представления получаемых результатов, основанной на той или иной методике формализации спецификаций. Формализация нужна для однозначного понимания исполнителями и заказчиком требований, ограничений и принимаемых решений.
При концептуальном проектировании применяют ряд спецификаций, среди которых центральное место занимают модели преобразования, хранения и передачи информации. Модели, полученные в процессе изучения предметной области, в том числе обследования организации, являются моделями её функционирования, В процессе разработки ИС модели, как правило, претерпевают существенные изменения и в окончательном виде они рассматриваются уже, как модели проектируемой ИС.
Различают функциональные, информационные, поведенческие и структурные модели9. Функциональная модель системы описывает совокупность выполняемых системой функций. Информационные модели отражают структуры данных – их состав и взаимосвязи. Поведенческие модели описывают информационные процессы (динамику функционирования), в них фигурируют такие категории, как состояние системы, событие, переход из одного состояния в другое, условия перехода, последовательность событий. Структурные модели характеризуют морфологию системы (её построение) – состав подсистем, их взаимосвязи.
Таким образом, функции (отвечающие на вопрос "Что сделать?") в совокупности с исходными данным ("Над чем произвести действия?"), ограничениями (время, финансовые и материальные средства, нормативные документы или бизнес-правила и т.п.), средствами реализации ("Чем сделать?") и результатом ("Что сделано?") описывают проектируемую ИС.
Существует ряд способов построения и представления моделей, различных для моделей разного типа. Основой является структурный анализ – метод исследования системы, который начинается с её общего обзора и затем происходит детализация, формирующая иерархическую структуру с всё большим числом уровней. Все наиболее распространенные методологии структурного подхода базируются на ряде общих принципов. Базовыми принципами являются:
принцип "разделяй и властвуй" - принцип решения сложных проблем путем их разбиения на множество меньших независимых задач, лёгких для понимания и решения;
принцип иерархического упорядочивания - принцип организации составных частей проблемы в иерархические древовидные структуры с добавлением новых деталей на каждом уровне.
Выделение двух базовых принципов не означает, что остальные принципы являются второстепенными, поскольку игнорирование любого из них может привести к непредсказуемым последствиям (в том числе и к провалу всего проекта). Основными из этих принципов являются следующие:
принцип абстрагирования - заключается в выделении существенных аспектов системы и отвлечения от несущественных;
принцип формализации - заключается в необходимости строгого методического подхода к решению проблемы;
принцип непротиворечивости - заключается в обоснованности и согласованности элементов;
принцип структурирования данных - заключается в том, что данные должны быть структурированы и иерархически организованы.
В настоящее время известно порядка 90 разновидностей структурного системного анализа, которые могут быть классифицированы по отношению к школам (для моделирования программных систем или систем вообще), по порядку построения модели (декларирующие первичность функционального или информационного моделирования), по типу целевых систем (информационные системы или системы реального времени)10. Несмотря на такое обилие методов, практически во всех из них используются три группы средств:
DFD (Data Flow Diagrams) - диаграммы потоков данных или SADT (Structured Analysis and Design Technique) диаграммы, иллюстрирующие функции, которые система должна выполнять;
ERD (Entity-Relationship Diagrams) - диаграммы "сущность-связь", моделирующие отношения между данными;
STD (State Transition Diagrams) - диаграммы переходов состояний, моделирующие зависящее от времени поведение системы (аспекты реального времени).
Кроме этих моделей на этапе структурного проектирования используются техники структурных карт, предназначенные для описания отношений между модулями (структурные карты Константайна) и внутренней структуры модулей (структурные карты Джексона).
Наиболее существенное различие между разновидностями структурного анализа заключается в методах и средствах функционального моделирования, поскольку для информационного и поведенческого моделирования в настоящее время практически нет альтернативы ERD и STD соответственно. Далее рассмотрим основные понятия, связанные с вышеназванными методиками проектирования.
