3. Задача
Постройте изображения предмета в тонкой линзе.
Решение
Для построения изображения в собирающей тонкой линзе, фокусы и оптический центр которой заданы, будем пользоваться лучами, ход которых заранее известен. Построим изображение предмета АВ (рис. 20). Для этого направим луч АС
параллельно главной оптической оси. После преломления он пройдет через фокус линзы. Другой луч АО проходит через оптический центр не преломляясь. В точке пересечения этих лучей будет находиться изображение А1 точки А. Не следует думать, что изображение создается двумя или тремя лучами. Оно создается бесконечным множеством лучей, вышедших из точки А и собравшихся в точке A1 Такое же построение можно сделать для всех точек предмета, которые находятся между точками А и В. Изображение этих промежуточных точек будет лежать между точками А1 и В1, т. е. А1В1 — изображение предмета АВ.
Билет 7,
2. Лабораторная работа «Демонстрация опытов по взаимодействию постоянных магнитов, получение спектров магнитных полей постоянных магнитов разной формы»
Цель работы: идентифицировать магнитные полюса и получить спектры магнитных полей постоянных магнитов.
Оборудование: компас, полосовой (2 шт.) и подковообразный магниты, иголка или стальная спица, сито с железными опилками, лист картона или прозрачного пластика.
Ход работы
1. Для идентификации магнитных полюсов на стальной иголке или спице поднесите ее к стрелке компаса. Если стрелка ориентирована северным полюсом к иголке, то на ближайшем ее конце (к компасу) будет полюс южный.
2. Положите лист картона на полосовой магнит и насыпьте на него железные опилки. Зарисуйте спектр полосового магнита.

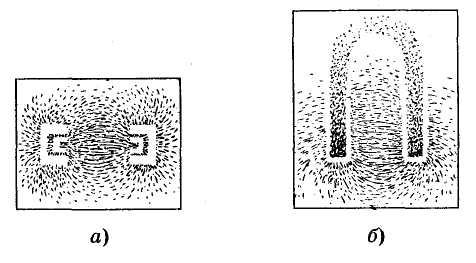

3. Расположите на столе два полосовых магнита вначале навстречу разноименными, а затем одноименными полюсами на расстоянии 3—4 см. Повторите процедуры (см. п. 2) с получением спектров. Зарисуйте спектры магнитных полей и отметьте их отличительные особенности.
4. Получите спектр магнитного поля подковообразного магнита, зарисуйте его и отметьте характерные особенности.
3. Задача
По графику перемещения равномерно движущегося тела (рис. 34) определите: а) перемещение тела за 5 ч; б) скорость тела.
Ответ: а) s = 250 км; б) v = 200 км/4 ч = 50 км/ч.
Билет 8.
2. Лабораторная работа «Экспериментальная проверка правила моментов сил для тела, имеющего ось вращения (рычаг или блок)».
Цель работы: установить соотношение между моментами сил, приложенных к плечам рычага при его равновесии.
Оборудование: штатив с муфтой, рычаг, набор грузов, линейка.
Рычаг находится в равновесии, когда силы, действующие на него, обратно пропорциональны плечам этих сил. Или иначе: рычаг находится в равновесии, если момент силы (F1), действующей по часовой стрелке, равен моменту силы (F2)» действующей против часовой стрелки (рис. 19, а):
M1 = M2, F1l1 = F2l2
Для проверки правила моментов необходимо измерить силы и их плечи.
Ход работы
1. Установите рычаг на штативе и уравновесьте его в горизонтальном положении с помощью вращающихся барашков.
2. Подвесьте к рычагу грузы по 100 г (рис. 19, б) таким образом, чтобы рычаг находился в равновесии.
3. Измерьте плечи и силы, действующие на них. Результаты измерений занесите в таблицу.
F1, Н |
l1, м |
M1, Нм |
F2, Н |
L2, м |
M2, Нм |
|
|
|
|
|
|
4. Сравните моменты сил и сделайте вывод.
3. Задача. Определите силу тока в электрочайнике, включенном в сеть с напряжением 220В, если сопротивление нити накала при работе чайника равно примерно 39 Ом.
Дано: U = 220B R = 39 Ом |
Решение ; |
I - ? |
Ответ: I = 5,64А.
Билет 9.
2. Лабораторная работа «Измерение жесткости пружины лабораторного динамометра».
Цель работы: найти жесткость пружины измерением удлинения пружины при различных значениях силы, действующей на нее.
Оборудование: динамометр лабораторный, линейка с миллиметровыми делениями.
Ход работы
1. Положите динамометр на стол горизонтально и, растягивая пружину последовательно на 1,
2, 3, 4 Н, измерьте соответствующие удлинения пружины. Результаты измерения запишите в таблицу.
Fупр, Н
|
0
|
1
|
2
|
3
|
4
|
Х, м |
0
|
|
|
|
|
2. По результатам измерений постройте график зависимости силы упругости от удлинения.
3. Пользуясь графиком, определите среднее значение жесткости пружины.
