Приложение
к экзаменационным билетам по физике. 9 класс.
Билет 1.
2. Лабораторная работа «Измерение сопротивления проволочного резистора»
Цель работы: измерить сопротивление проводника с помощью амперметра и вольтметра.
Оборудование: источник тока, проволочный резистор, амперметр, вольтметр, реостат, ключ, соединительные провода.
Сопротивление проводника можно определить по закону Ома: I =U/R, R = U/I . Однако R — величина постоянная для данного проводника и не зависит ни от напряжения, ни от силы тока.
Ход работы

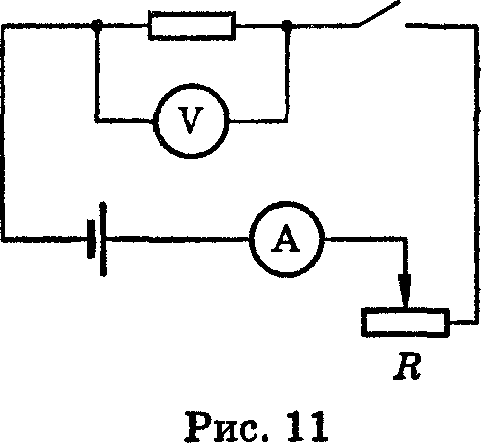

1. Соберите электрическую цепь по схеме (рис. 11).
2. Замкните цепь, измерьте силу тока в Цепи и напряжение на исследуемом проводнике. Результаты измерений занесите в таблицу.
№ опыта
|
I,A
|
U,B
|
R.Ом
|
1
|
|
|
|
2
|
|
|
|
3. С помощью реостата измените сопротивление цепи и снова измерьте силу тока в цепи и напряжение на исследуемом проводнике. Результаты измерений и вычислений занесите в таблицу.
4. На основании полученных экспериментальных результатов сделайте вывод о зависимости (независимости) сопротивления проводника от силы тока в нем и напряжения на его концах.
3. Задача
Какое количество теплоты необходимо, чтобы расплавить ледяную глыбу массой 12,5т при температуре плавления? Удельная теплота плавления льда 332 кДж/кг.
Билет 2.
2. Лабораторная работа
Получение изображений с помощью линзы
Оборудование: источник питания, собирающая линза, лампа с колпачком на подставке, ключ, экран, измерительная лента, соединительные провода.
Указания к выполнению работы
1. Измерьте фокусное расстояние F линзы (см. лабораторную работу 7), после чего рассчитайте удвоенное фокусное расстояние 2F Результаты измерений и вычислений запишите в тетрадь.
2. Соберите электрическую цепь из лампы, ключа и источника питания. Поместив линзу на середине стола, расположите лампу на таком расстоянии d от нее, которое превышало бы фокусное более чем в 2 раза (d>2F). Перемещая экран, получите на нем резкое изображение контуров прорези, имеющейся в колпачке лампы. Измерьте расстояние f от линзы до изображения.
3. Расположите лампу на таком расстоянии d от линзы, чтобы F<d<2F. Снова получите на экране резкое изображение контуров прорези в колпачке лампы. Измерьте новое расстояние f от линзы до изображения.
4. Заполните таблицу.
№ |
F, см |
d, см |
f, см |
Характер изображения |
1 |
|
|
|
|
2 |
|
|
|
|
3. . Задача
Какое количество теплоты потребуется для нагревания 10 л воды от 20 °С до кипения?
Билет 3.
2. Лабораторная работа «Получение изображения пламени свечи на экране при помощи собирающей линзы, изучение свойств изображений и построение изображения для разных положений свечи по отношению к линзе»
Цель работы: построить изображения предмета в линзе, дать их характеристики и экспериментально проверить достоверность этих характеристик.
Оборудование: собирающая линза, матовый экран, свеча или лампочка на подставке с источником тока, линейка с миллиметровыми делениями.
Расстояние от предмета до линзы |
Характеристика изображения |
||
действительное или мнимое |
прямое или перевернутое |
увеличенное или уменьшенное |
|
d> 2F |
|
|
|
F < d < IF |
|
|
|
d <F |
|
|
|
Ход работы
1. Установите на одной прямой свечу, линзу и экран.
2. Узнайте у учителя фокусное расстояние (или измерьте сами) линзы и установите свечу: а) за двойным фокусным расстоянием; б) между фокусом и двойным фокусом; в) между фокусом и оптическим центром линзы и каждый раз путем перемещения экрана по отношению к линзе получайте четкое изображение пламени свечи.
3. Сверьте характеристики получаемых изображений на экране с теми, которые у вас отмечены в таблице.
Расстояние от предмета до линзы |
Характеристика изображения |
||
действительное или мнимое |
прямое или перевернутое |
увеличенное или уменьшенное |
|
d> 2F |
|
|
|
F < d < IF |
|
|
|
d <F |
|
|
|
3. Задача. Какое количество энергии требуется для обращения воды массой 100г в пар при температуре 100 0С?
Дано: m = 100г r = 2,3∙106 Дж/кг |
СИ 0,1 кг |
Решение Q = rm, Q = 2,3∙106 Дж/кг∙0,1 кг = 2,3∙105 Дж |
I - ? |
Ответ: Q = 2,3∙105 Дж
Билет 4.

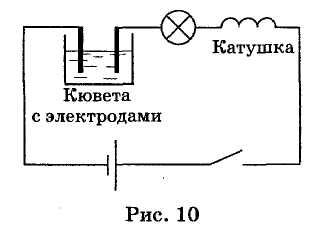

2. Лабораторная работа «Сборка электрической цепи и демонстрация действий электрического тока»
Цель работы: собрать электрическую цепь и идентифицировать (обнаружить) действия тока: тепловое, магнитное, химическое.
Оборудование: источник тока, лампочка, катушка с железным сердечником, компас, кювета с электродами, раствор медного купороса, провода соединительные.
Ход работы
