УГО резисторов
Неправильное обозначение, употребляемое за рубежом
Общее обозначение согласно ГОСТ 2.728-74

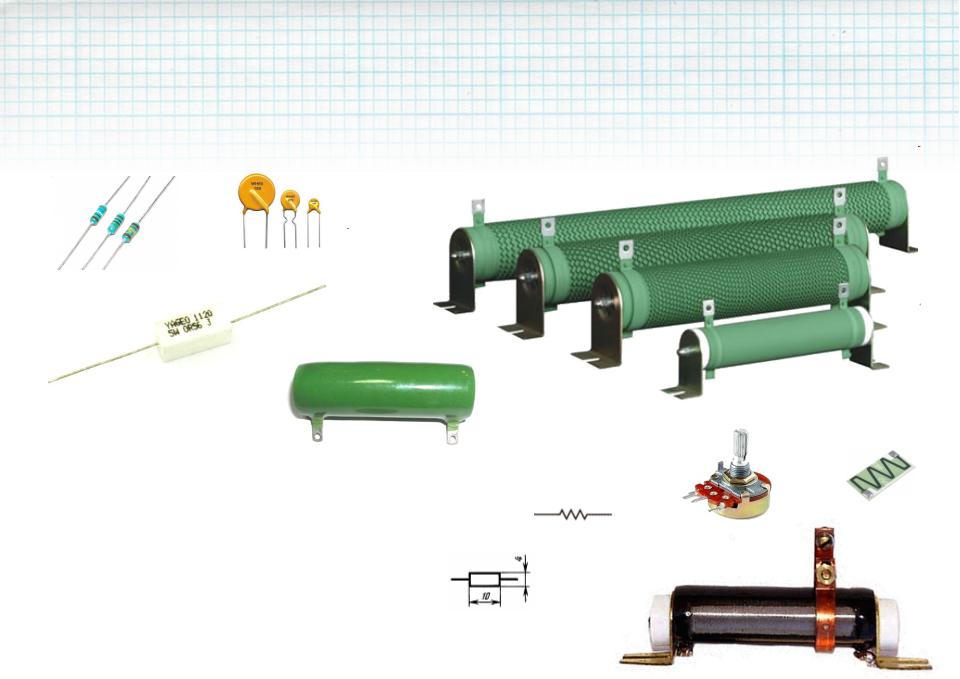

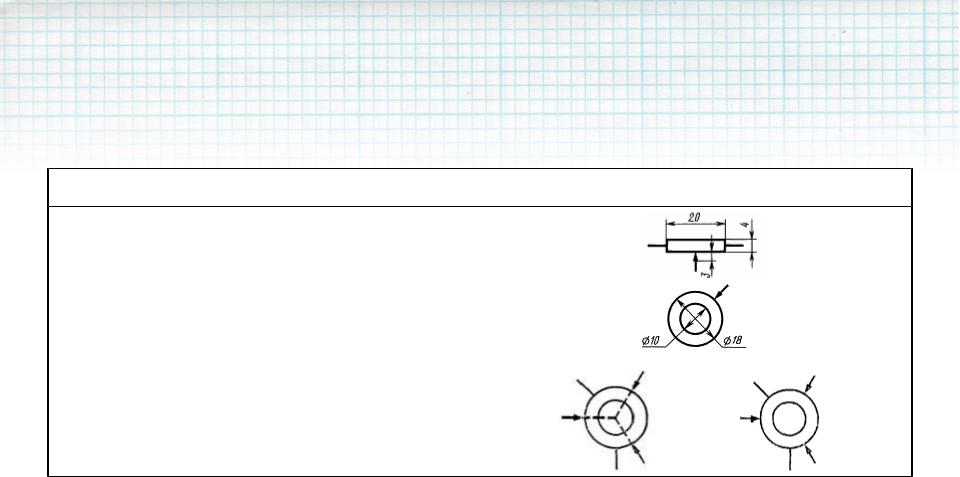

УГО резисторов
Наименование |
Обозначение |
1. С указанием величины номинальной |
|
мощности рассеяния: а) 0,05 Вт б) 0,125 Вт |
|
в) 0,25 Вт г) 0,5 Вт д) 1 Вт е) 2 Вт ж) 5 Вт |
|
2.С дополнительными отводами: а) с одним б) с двумя
3.Шунт измерительный
4.Резистор переменный: а) реостат с подвижным контактом (одним и несколькими)
б) с линейным регулированием в) с нелинейным регулированием
г) с плавным регулированием д) со ступенчатым регулированием е) регулируемый с помощью электродвигателя
ж) переменный: тензорезистор, терморезистор, варистор

УГО резисторов
|
Наименование |
Обозначение |
5. |
Потенциометр |
|
6. |
Потенциометр кольцевой: |
|
а) общее обозначение
б) с несколькими подвижными контактами (механически связанными и несвязанными)
Примечание: потенциометр - регулятор напряжения, реостат - силы тока

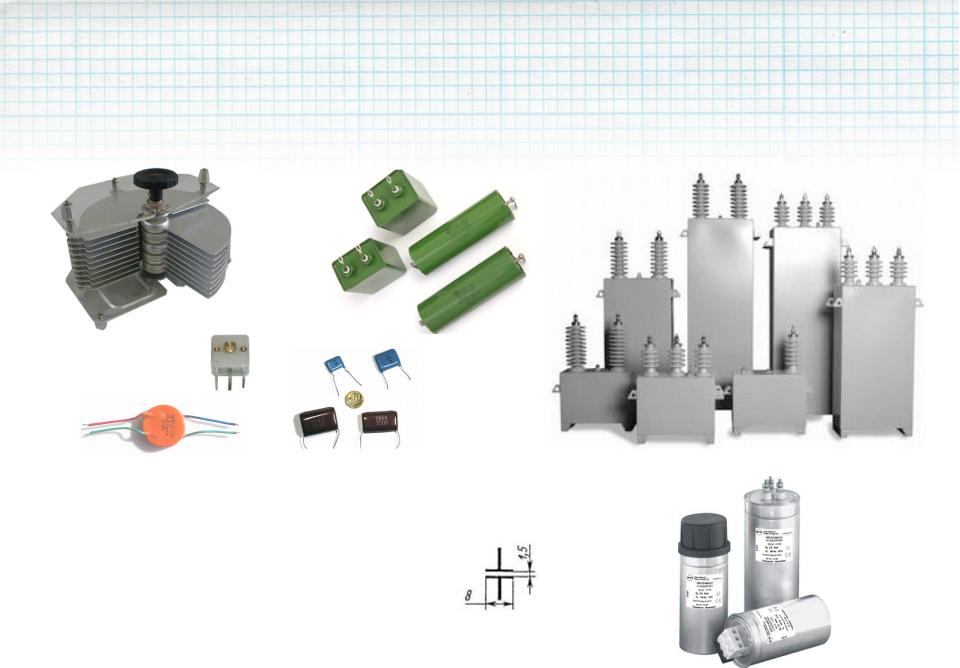

УГО конденсаторов
• Регламентируются стандартом
•ГОСТ 2.728-74 Единая система конструкторской документации. Обозначения условные графические в схемах. Резисторы, конденсаторы

УГО конденсаторов
Общее обозначение согласно ГОСТ 2.728-74

УГО конденсаторов
|
Наименование |
Обозначение |
1. |
Конденсатор постоянной емкости |
|
поляризованный |
|
|
1 а. Конденсатор постоянной емкости с |
|
|
обозначенным внешним электродом |
|
|
2. |
Конденсатор электролитический: |
|
а) поляризованный б ) неполяризованный. |
|
|
3. |
Конденсатор постоянной емкости с тремя |
|
выводами, изображенный: |
|
|
а) совмещенно |
|
|
б) разнесенно |
|
|
4. |
Конденсатор проходной |
|
Примечание: проходные конденсаторы используются в радиотехнике, начиная с УКВ диапазона и выше

УГО конденсаторов
Наименование |
Обозначение |
5.Конденсатор опорный. Его нижняя обкладка соединена с корпусом прибора
6.Конденсатор с последовательным собственным резистором
7.Конденсатор в экранирующем корпусе:
а) с одной обкладкой, соединенной с корпусом б ) с выводом от корпуса 8. Конденсатор переменной емкости:
а) односекционный б) многосекционный
10.Конденсатор подстроечный
11.Конденсатор дифференциальный
11 а. Конденсатор переменной емкости с подвижной обкладкой
12. Вариконд

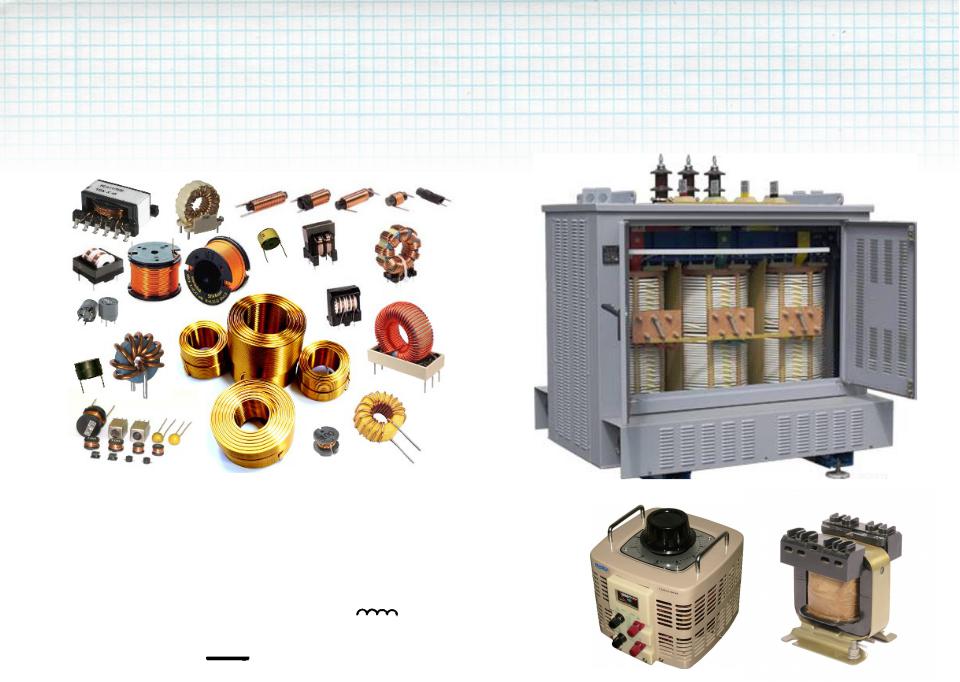

УГО индуктивных элементов
• Регламентируются стандартом
•ГОСТ 2.723-68 ЕСКД. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы, автотрансформаторы и магнитные усилители

УГО индуктивных элементов
Общее обозначение согласно ГОСТ 2.723-68
Катушка: форма 1 форма 2 Магнитопровод

УГО индуктивных элементов
|
Наименование |
Форма 1 |
Форма 2 |
1. |
Обмотка а) обще обозначение |
|
|
б) рабочая обмотка |
|
|
|
в) управляющая обмотка |
|
|
|
г) начало обмотки обозначается точкой |
|
|
|
2. |
Магнитопровод: а) ферромагнитный с |
|
|
указанием состава, с воздушным зазором |
|
|
|
б) магнитодиэлектрический |
|
|
|
1. |
Дроссель без магнитопровода |
|
|
2. |
Реактор |
|
|
3. |
Катушка индуктивности с отводами (количество |
|
|
полуокружностей не ограничено) |
|
|
|
4. |
Катушка индуктивности со скользящими |
|
|
контактами (например, двумя) |
|
|
