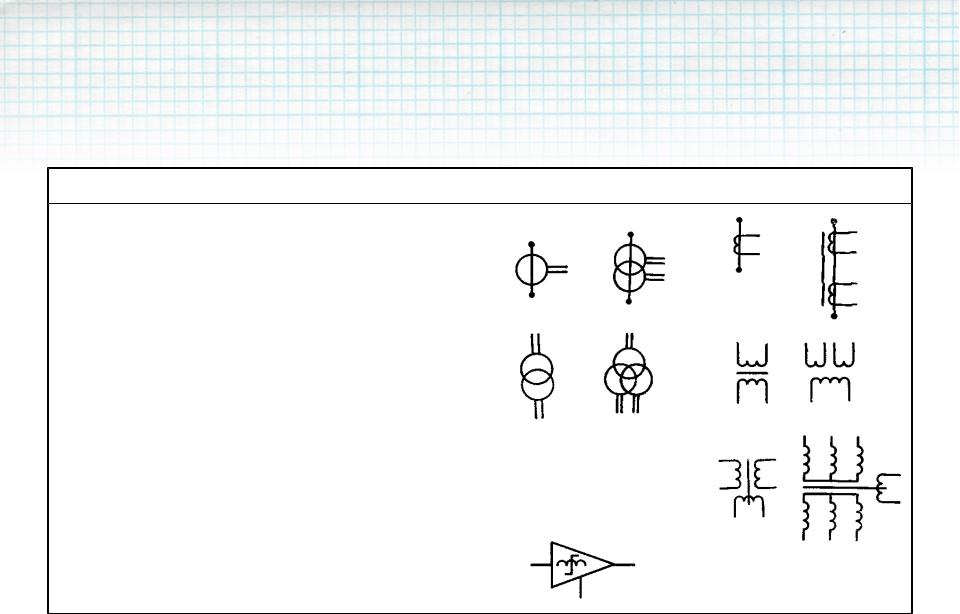

УГО индуктивных элементов
Наименование |
Форма 1 |
Форма 2 |
5.Дроссель с ферромагнитным магнитопроводом
6.Дроссель трехфазного тока с соединением обмоток в звезду
12. Трансформатор без магнитопровода:
а) с постоянной связью
б) с переменной связью
в) с указателем полярности
17.Трансформатор однофазный с экраном между обмотками
18.Трансформатор дифференциальный (например, с отводом одной точки)
УГО индуктивных элементов
Наименование |
Форма 1 |
Форма 2 |
20. Трансформатор трехфазный с |
|
|
ферромагнитным магнитопроводом; соединение |
|
|
обмоток звезда - звезда с выведенной |
|
|
нейтральной (средней) точкой |
|
|
22. Трансформатор трехфазный с |
|
|
ферромагнитным магнитопроводом, соединение |
|
|
обмоток звезда - зигзаг с выведенной |
|
|
нейтральной (средней) точкой |
|
|
25. Автотрансформатор однофазный с |
|
|
ферромагнитным магнитопроводом |
|
|
25 а. Автотрансформатор однофазный с |
|
|
регулированием напряжения |
|
|
27. Автотрансформатор трехфазный |
|
|
УГО индуктивных элементов
Наименование |
Форма 1 |
Форма 2 |
30.Трансформатор тока с одной вторичной обмоткой
31.Трансформатор тока с одним магнито- проводом и двумя вторичными обмотками
36. Трансформатор напряжения измерительный
36а. Трансформатор напряжения измерительный с двумя вторичными обмотками
37. Трансформатор с ферромагнитным магнитопроводом и управляющей обмоткой:
а) однофазный б) трехфазный
37а. Усилитель магнитный. Общее обозначение
УГО индуктивных элементов
Наименование |
Обозначение |

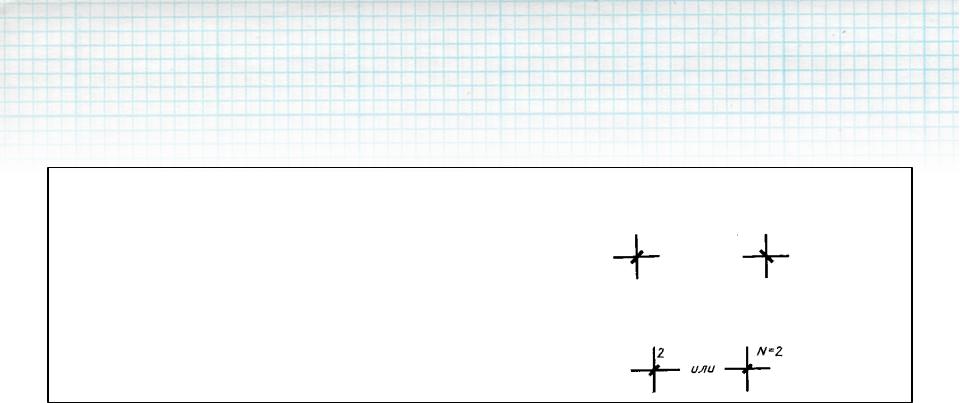

Примечание. При большом количестве обмоток и |
|
большом количестве магнитопроводов в схеме |
|
допускается использовать упрощения: |
|
В обозначении вертикальная линия означает |
|
магнитопровод, горизонтальная - линию |
|
электрической связи между обмотками; |
|
наклонная - указывает на наличие обмотки. |
|
УГО электрических машин

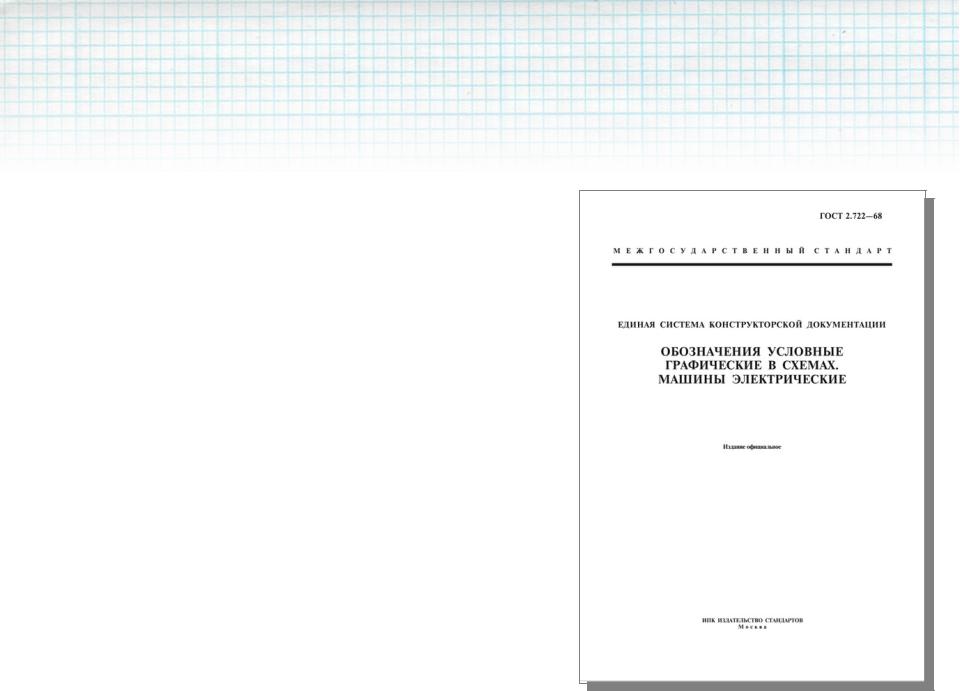

• Регламентируются стандартом
•ГОСТ 2.722-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Машины электрические

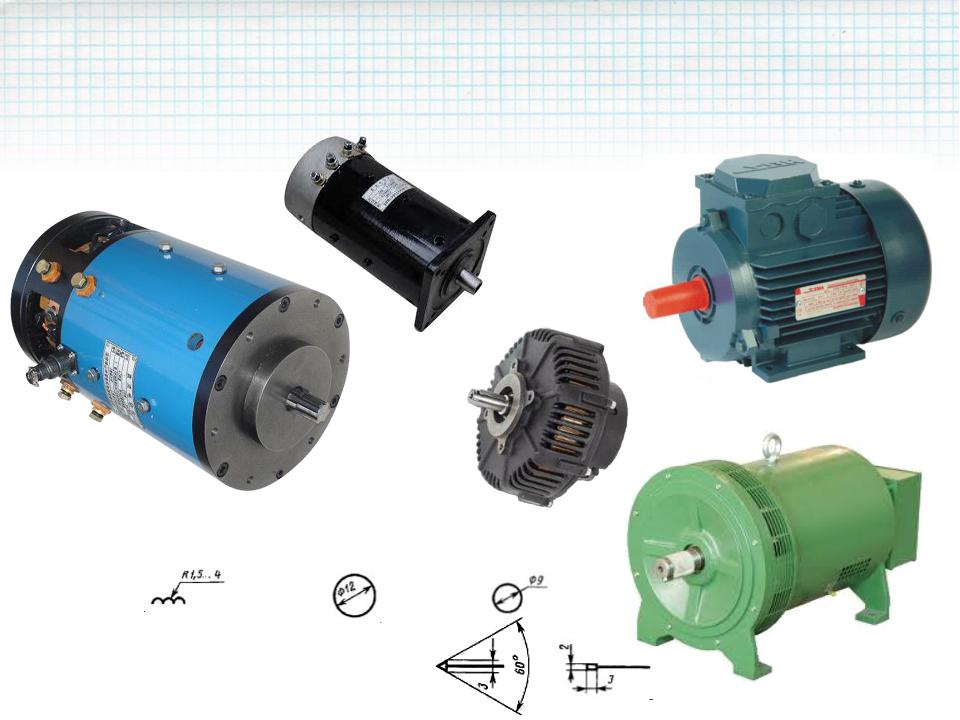

УГО электрических машин
Общее обозначение согласно ГОСТ 2.722-68
Обмотка |
Статор |
Ротор |
Щетка: на контактном кольце на коллекторе

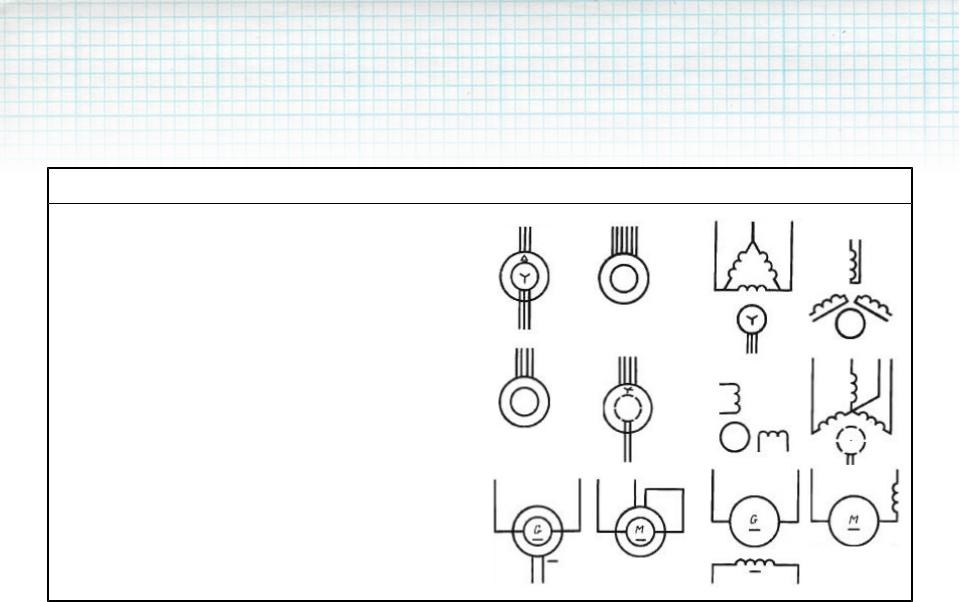

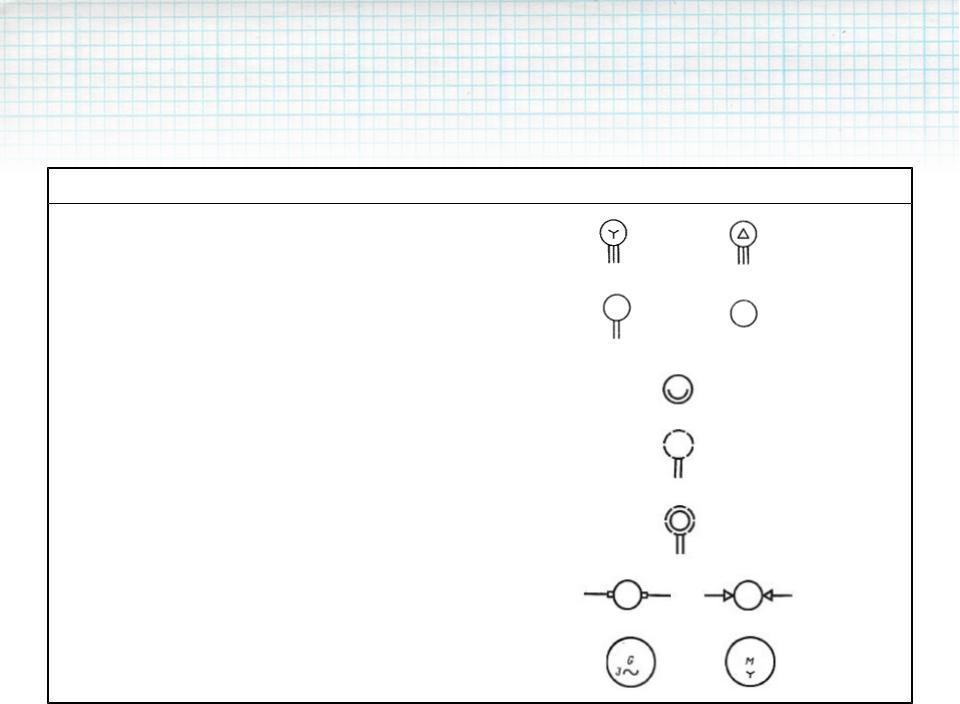

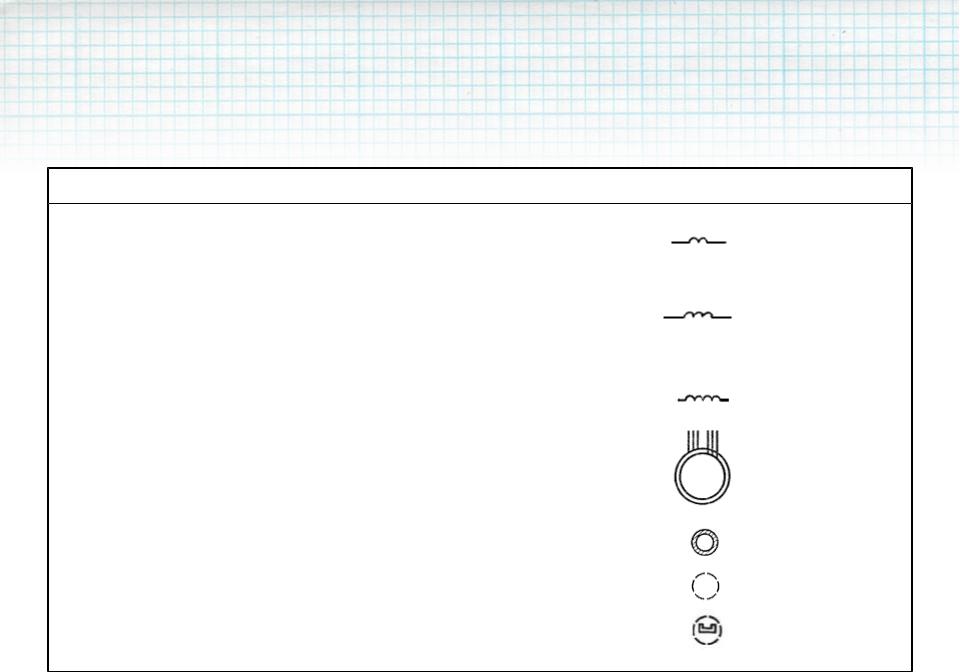

УГО электрических машин
Наименование |
Обозначение |
1. Обмотка добавочных полюсов, обмотка |
|
компенсационная |
|
2.Обмотка статора (каждой фазы) машины переменного тока, обмотка последовательного возбуждения машины постоянного тока
3.Обмотка параллельного возбуждения машины постоянного тока, обмотка независимого возбуждения
4.Статор с несколькими самостоятельными трехфазными обмотками
7. Ротор без обмотки:
а) полый немагнитный или ферромагнитный
б) с явно выраженными полюсами (явнополюсный)
в) явнополюсныи с постоянными магнитами
УГО электрических машин
Наименование |
Обозначение |
8.Ротор с распределенной обмоткой: а) трехфазной, соединенной в звезду
б) трехфазной, соединенной в треугольник в) однофазной г) короткозамкнутой
9.Ротор внешний с короткозамкнутой распределенной обмоткой (например, двигателя-гироскопа)
10.Ротор явнополюсный с сосредоточенной обмоткой возбуждения
11.Ротор с сосредоточенной обмоткой возбуж- дения и распределенной пусковой обмоткой
12.Ротор с обмоткой, коллектором и щетками 12 а. Ротор со щетками на контактных кольцах
13.Машина электрическая (генератор - G, двигатель - М, сельсин - ZZ и др.)
УГО электрических машин
|
Наименование |
Обозначение |
18. |
Машина постоянного тока с возбуждением от |
|
постоянных магнитов |
|
|
19. |
Двигатель асинхронный с фазным ротором |
|
20. |
Двигатель асинхронный |
|
с короткозамкнутым ротором |
|
|
а) общее обозначение |
|
|
б) с указанием соединения обмоток |
|
|
39. |
Сельсин |
|
а) общее обозначение
б) со вписанными на месте знаков ZZ квалификационными символами (например, сельсин-датчик угла поворота)
УГО электрических машин
|
Наименование |
Форма 1 |
Форма 2 |
1. |
Машина асинхронная трехфазная |
|
|
с фазным ротором |
|
|
|
2. |
Машина асинхронная трехфазная |
|
|
с шестью выведенными концами фаз обмотки |
|
|
|
статора и с короткозамкнутым ротором |
|
|
|
6. |
Машина асинхронная двухфазная |
|
|
7. |
Машина синхронная трехфазная |
|
|
14.Машина постоянного тока с независимым возбуждением
15.Машина постоянного тока с последовательным возбуждением
