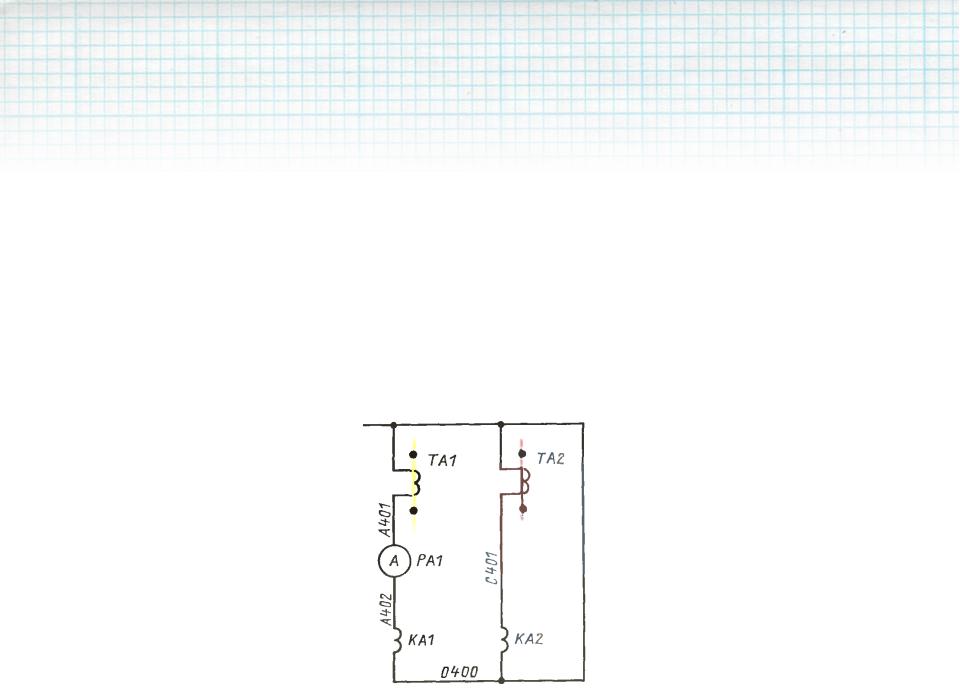

Обозначение цепей принципиальной схемы
•Обозначают последовательно числами, а также добавляют буквенную или числовую приставку, аналогичную по структуре позиционному обозначению элементов

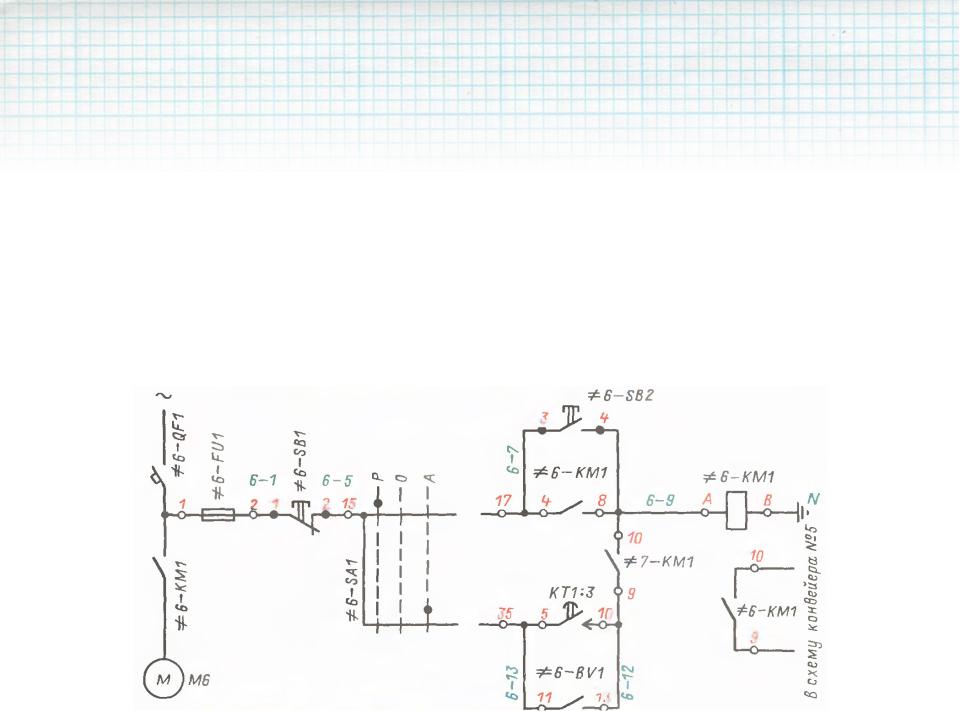

Обозначение цепей принципиальной схемы
•Обозначения проставляют около концов или в середине участка цепи:
–при вертикальном расположении цепей слева
–при горизонтальном расположении сверху
•В технически обоснованных случаях допускается
проставлять обозначения |
месте |

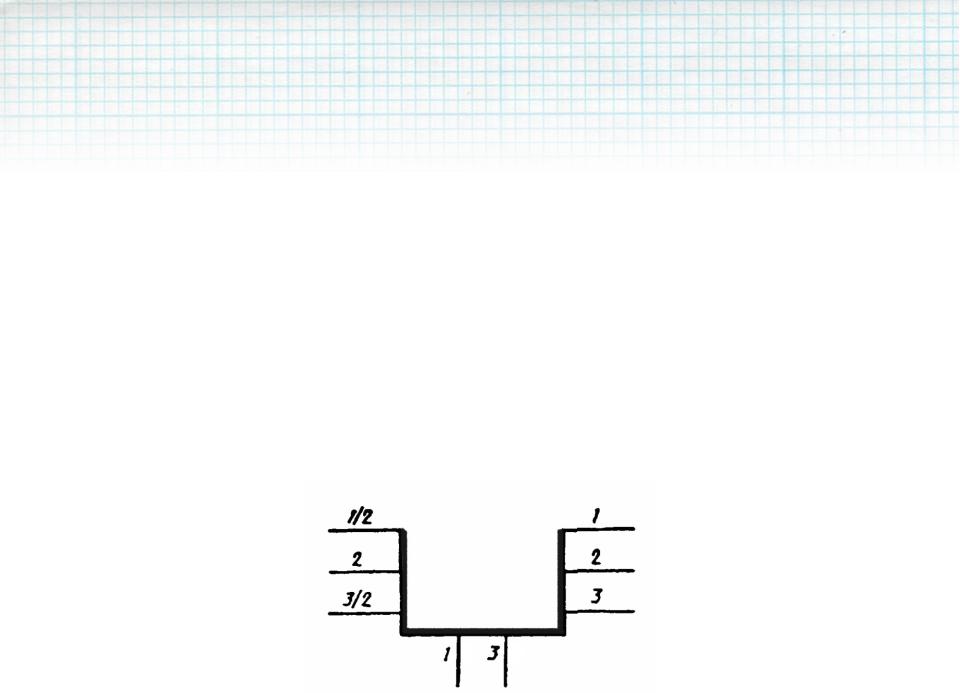

Обозначение цепей принципиальной схемы
•Для упрощения схемы допускается несколько электрически не связанных линий связи сливать в линию групповой связи:
–при подходе к контактам элемента каждую линию связи изображают отдельной линией
–каждую линию, сливающуюся в общую, обозначают номером
•всякий условный номер должен встречаться на линии групповой связи два раза – до слияния и после
• |
в месте слияния |
должны иметь разветвлений |
• |
при необходимости |
после порядкового номера |
|
линии через |
|

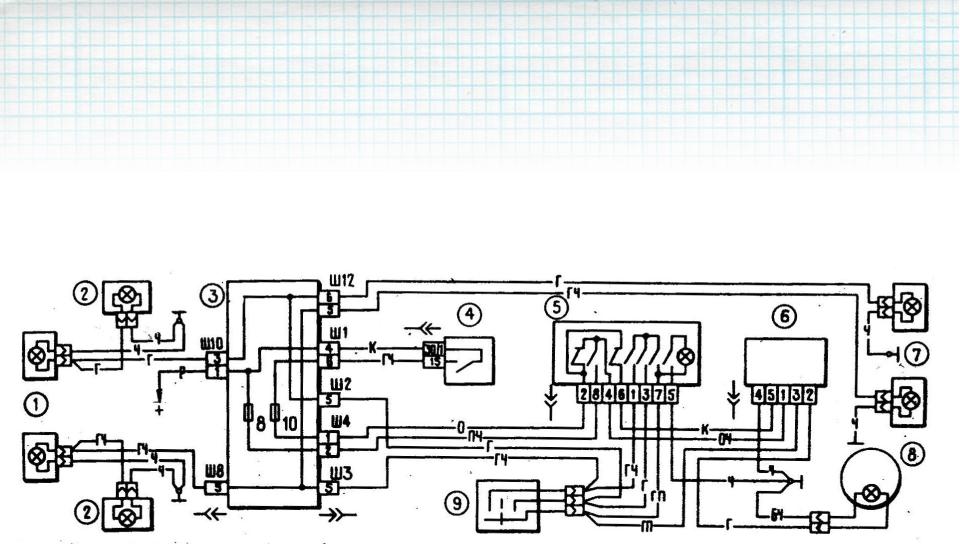

Схема соединений
Схема соединений
•Дает представлении о выполнении монтажа отдельных элементов изделия в единое устройство
•На схеме изображаются:
–элементы в виде
•совокупности УГО
•прямоугольников
•условных внешних очертаний элемента
–соединения разных типов линиями разной толщины от 0,4 мм до 1 мм
•провода - тонкие
•жгуты - более толстые
•кабели - наиболее толстые
Схема соединений
•Если элемент состоит из нескольких частей, все части одного аппарата изображают в рядом и обводят прямоугольным контуром
•Например:
–трансформатор состоит из обмоток и магнитопровода
–реле состоит из катушки и контактов
•Если есть внешние органы управления (рычаги, рукоятки и т.п.), относительно элемента
Электрические схемы

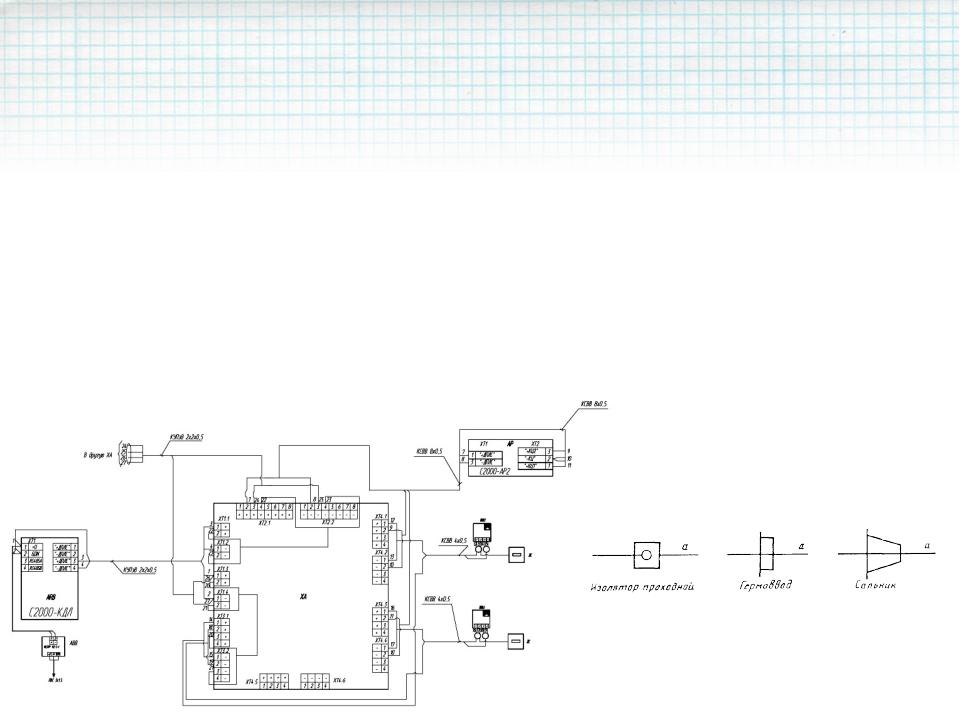

•Схема подключения
–Выполняет функции, аналогичные схеме соединений, но показывает внешние подключения изделия
•допускается показывать марки, сечения и расцветку проводов
•вводные элементы, через которые проходят провода изображают в виде УГО
Электрические схемы

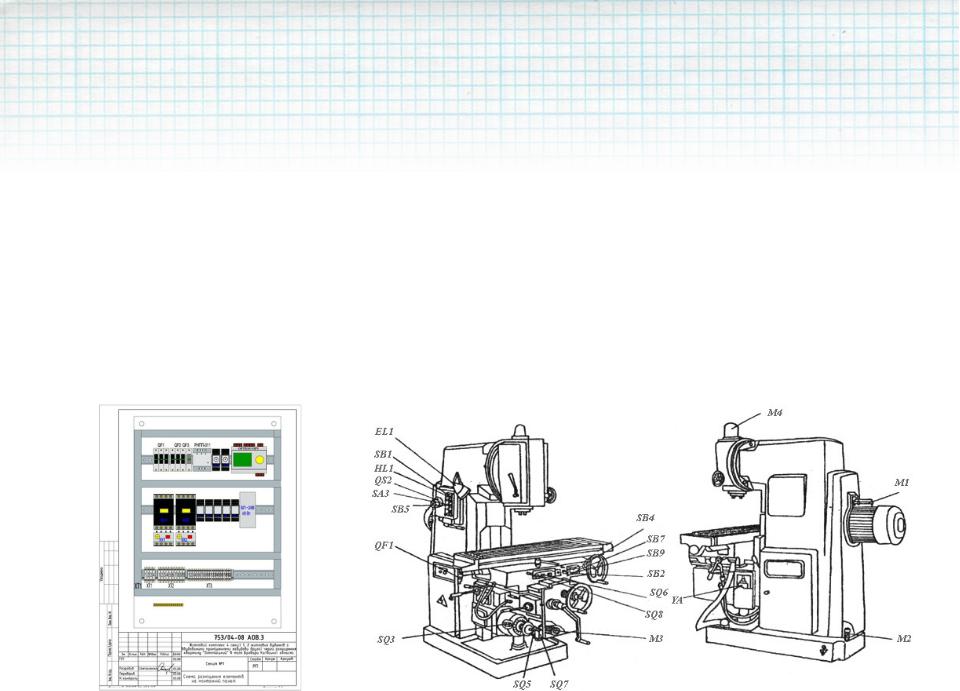

•Схема расположения
–показывает действующее размещение элементов изделия в конструкции или на местности
•выполняются в виде упрощенных внешних очертаний составных частей изделия
•может располагаться на разрезах конструкции или в аксонометрии
промежуточны

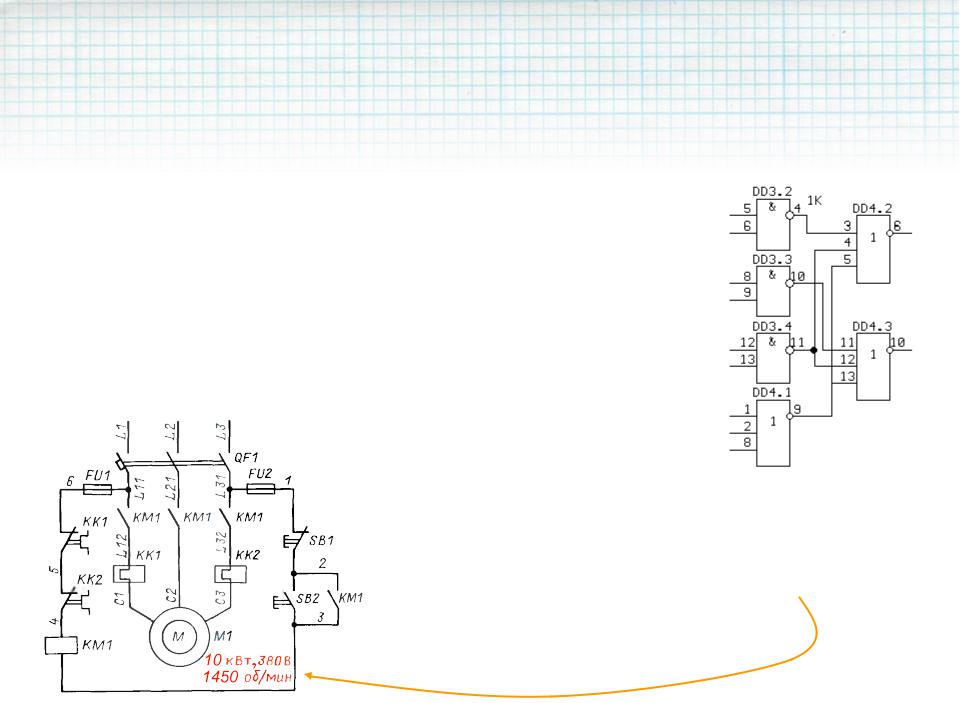

Контрольный срез
1.Сколько самостоятельных элементов изображено на схеме справа?
2.Почему обозначения цепей рекомендуют проставлять слева от
цепи, а не справа?
3.Допустимо ли на поле схемы писать
техническую характеристику элемента? Ответ обоснуйте

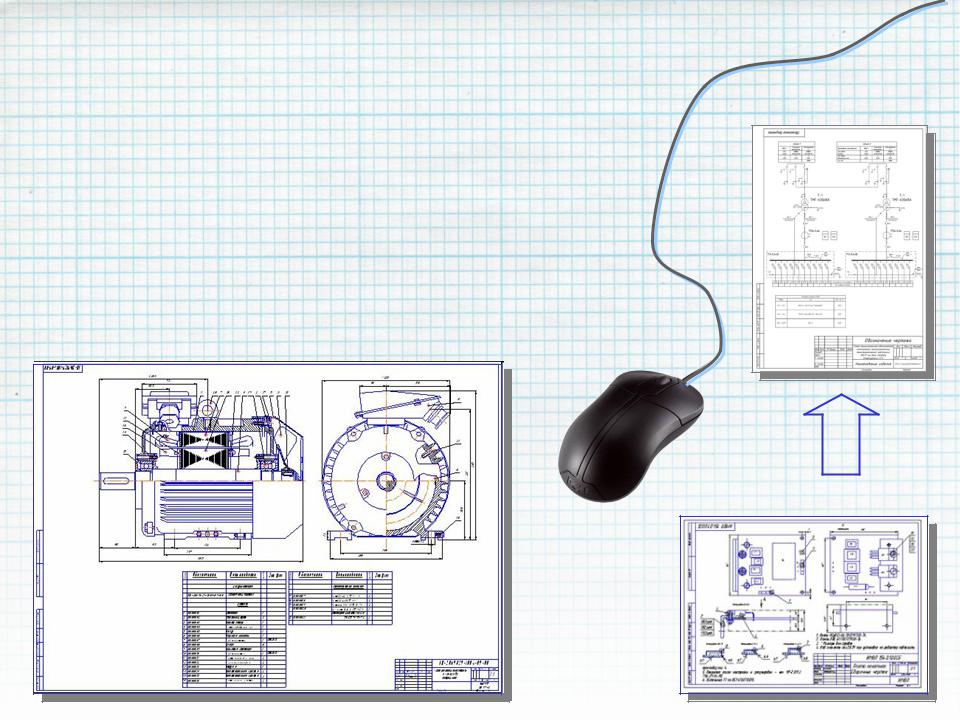

4. Конструкторская документация
Лекция 8
Оглавление
