Обозначения меток выводов элементов
|
Наименование |
Обозначение |
1. |
Адрес |
ADR или A |
2. |
Байт |
BY |
6. |
Ввод информации |
I |
10. |
Вход гистерезисный |
или TH |
17. |
Выбор (селекция) |
SEL или SE |
20. |
Вывод (информации) |
O |
21. |
Вывод двунаправленный |
< > или ↔ |
23. |
Вывод фиксированного режима (состояния) |
«1» |
31. |
Генерирование |
GEN |
32. |
Готовность |
RDY |
36. |
Данные: |
D |
входные |
DIN |
|
выходные |
DOUT |
Обозначения меток выводов элементов
|
Наименование |
Обозначение |
38. |
Задержка |
DEL |
43. |
Запрос |
KEQ или RQ |
50. |
Код |
CODE |
52. |
Конец |
END |
53. |
Коррекция |
CORR |
60. |
Ожидание |
WAIT или WT |
62. |
Останов |
STOP |
66. |
Ошибка |
ERR или ER |
76. |
Пуск, начало |
START или ST |
77. |
Работа |
RUN |
78. |
Разрешение |
EN |
91. |
Такт |
CL или CLK |
92. |
Управление |
С |
УГО элементов цифровой техники
•Выводы элементов подразделяют на влияющие и зависимые
•Для указания взаимосвязи выводов элемента используют обозначение зависимости
•Обозначение зависимости выводов осуществляется путем присваивания им меток выводов

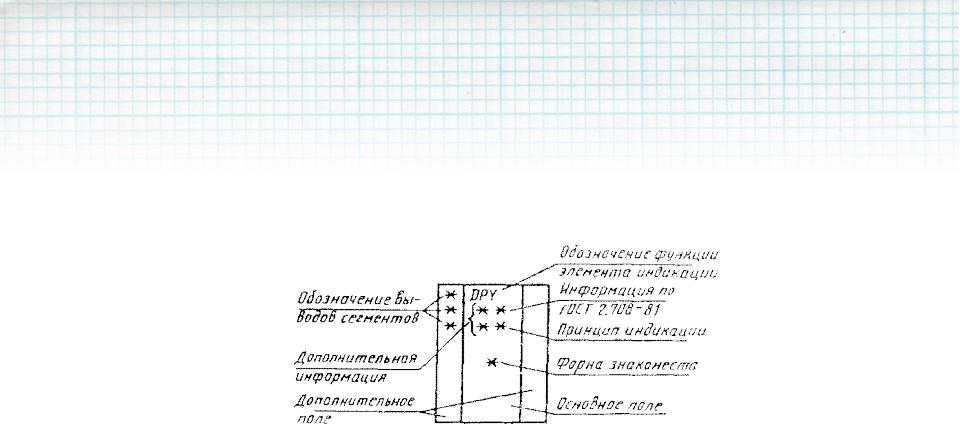

УГО элементов индикации
•Элементы цифровой индикации содержат дополнительные поля
•Допускается указывать принцип индикации
–Для светодиодов , для ЖК
•Форма знакоместа может быть выражена графически или буквенным обозначением

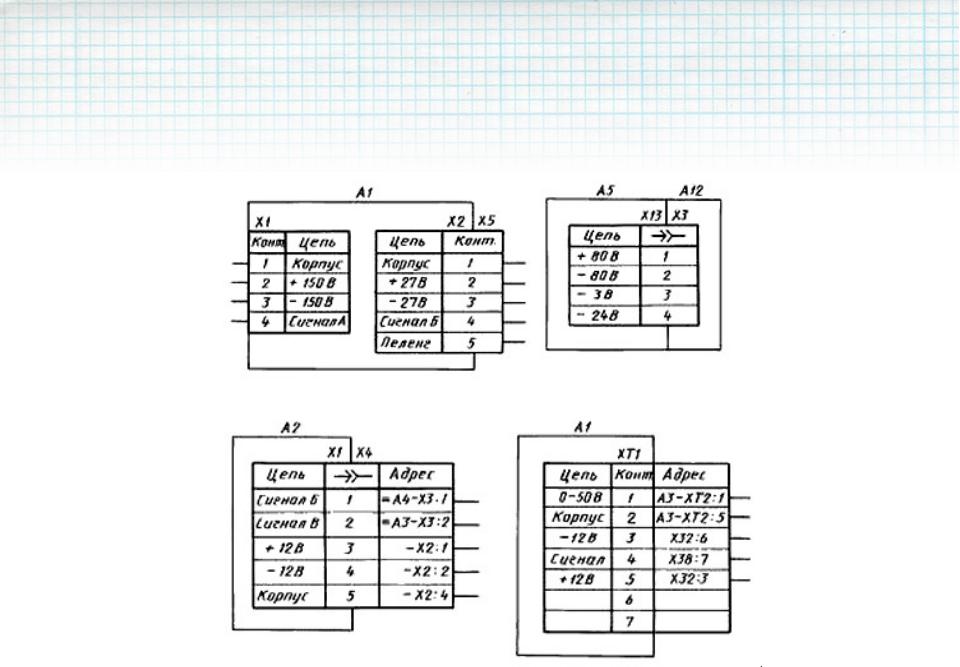

УГО сложных устройств
•Похожим на УГО элементов цифровой техники является УГО сложных устройств (нормируются ГОСТ 2.702-75, а не ГОСТ 2.743-91)
–На сложные законченные устройства часто отсутствуют схемы, есть информация только о внешних соединениях
–Устройства изображают в виде прямоугольника,
вкотором помещают:
•взамен условных графических обозначений входных и выходных элементов - таблицы с характеристиками входных и выходных цепей
•вне прямоугольника - таблицы с указанием адресов внешних присоединений
УГО сложных устройств

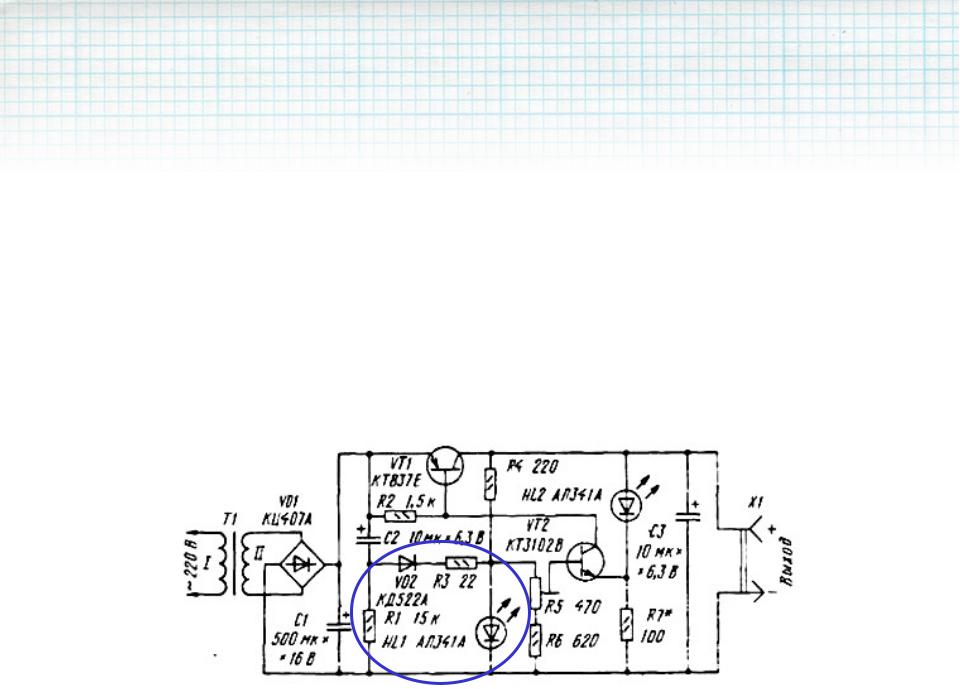

Контрольный срез
1. Элемент несет в себе функцию: А) Логическое отрицание Б) Усиление сигнала В) Пороговое срабатывание
2. Укажите всю информацию, которую вы можете определить глядя на УГО
3.На рисунке справа изображено устройство или микросхема? Ответ обоснуйте
4. Конструкторская документация
Лекция 6
Оглавление
Условные буквенно-цифровые обозначения
•На электрической схеме обязательно должны быть позиционные обозначения элементов
–Позиционные обозначения элементов строятся в соответствии с ГОСТ 2.710-81 ЕСКД. Обозначения буквенно- цифровые на схемах
–Позиционные обозначения пишут на схемах справа от УГО
–
Условные буквенно-цифровые обозначения
•Для построения обозначений применяют:
–прописные буквы латинского алфавита
–арабские цифры
–квалифицирующие символы
•Обозначение записывают в одну строку без пробелов, количество знаков в обозначении не ограничено
= ХХХХ ≠ ХХХХ + ХХХХ - Б Ц Б ХХХХ : ХХХХ ( ХХХХ )
Устройство Функциональная группа Конструктивное обозначение
Обозначение элемента (позиционное) Обозначение электрического контакта Адресное обозначение
