УГО полупроводниковых приборов
УГО полупроводниковых приборов
Наименование 1. Электроды транзисторов:
а) база с одним и двумя выводом б) Р - эмиттер с N - областью
в) N - эмиттер с Р - областью г) коллектор с базой
д) несколько Р - эмиттеров с N - областью е) несколько N - эмиттеров с Р - областью ж) несколько коллекторов на базе
4. Канал проводимости для полевых транзисторов: а) обогащенного типа
б) обедненного типа 9. Затвор изолированный
11. Выводы полупроводниковых приборов, электрически а) не соединенные с корпусом б) соединенные с корпусом
Обозначение
Эмиттер База Коллектор
УГО полупроводниковых приборов
Наименование |
Обозначение |

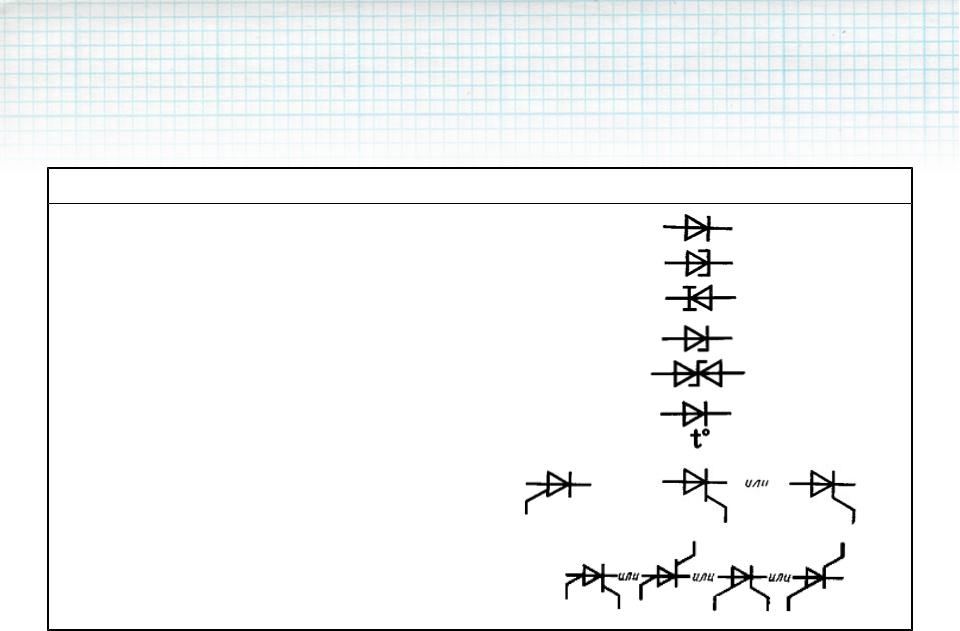

Диоды и тиристоры:
1.Диод (общее обозначение)
2.Диод туннельный
3.Диод обращенный
4.Стабилитрон (диод лавинный выпрямительный)
а) односторонний б ) двухсторонний
5.Диод теплоэлектрический
6.Тиристор триодный, запираемый в обратном направлении с управлением:
а) по аноду б) по катоду
9. Тиристор тетроидный, запираемый в обратном направлении
УГО полупроводниковых приборов
|
Наименование |
Обозначение |
Фоточувствительные и излучающие приборы: |
|
|
1. |
Фоторезистор |
|
2. |
Фотодиод |
|
3. |
Фототранзистор |
|
4.Фотоэлемент
5.Светодиод
УГО источников света
• Регламентируются стандартом
•ГОСТ 2.732-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Источники света
УГО источников света
Общее обозначение согласно 2.732-68
УГО источников света
Наименование |
Обозначение |
1. Лампа накаливания |
|
осветительная и сигнальная |
|
Примечание. Если необходимо указать цвет лампы, допускается использовать следующие обозначения: С2 - красный; С4 - желтый; С5 - зеленый; С6 - синий; С9 - белый
3.Лампа газоразрядная осветительная и сигнальная (общее обозначение)
4.Лампа газоразрядная низкого давления: а) для работы при постоянном токе б) для работы при переменном токе
5.Лампа газоразрядная высокого давления
Контрольный срез
1. |
Что показано на схеме? |
2. |
Какой изображен прибор? |
|
Ответ поясните |
3. |
Будет ли гореть какая-нибудь лампа, если рукоять |
|
находится в |
|
положении +45 °? |
|
переключателяРукоять |
|
Если да, то какая? |
3. УГО элементов электро- технических систем
Лекция 5
Оглавление
УГО элементов цифровой техники
• Регламентируются стандартом
•ГОСТ 2.743-91 ЕСКД. Обозначения условные графические в схемах. Элементы цифровой техники
•Соотношения размеров УГО даны на модульной сетке
