Структурная схема
•На схеме допускается:
–при большом количестве частей взамен наименований проставлять порядковые номера, а наименования помещать в таблицу на поле схемы
–помещать поясняющие надписи, диаграммы или таблицы
–указывать параметры в характерных точках, величины импульсов, математические зависимости и т.п.
–для цифровой вычислительной техники функциональные части изображать в виде УГО
Структурная схема
Наименование |
Обозначение |
Наименование |
Обозначение |
1. Устройства , в которых |
|
6. Накопитель на магнитном |
|
применяют перфокарты |
|
барабане |
|
2. Устройства , в которых |
7. Накопитель на магнитном |
применяют перфоленты |
диске |
3. Печатающие устройства |
8. Запоминающее устройство |
4. Накопитель на магнитных |
9. Визуальное устройство |
картах |
ввода-вывода |
5. Накопитель на магнитной
ленте Размер H должен выбираться из ряда 10, 15 мм и далее через 5 мм. Размер L=1,5Н
Функциональная схема
Функциональная схема
• Дает возможность понять всю логику работы изделия, но не позволяет без дополнительных сведений воспроизвести это изделие
• На схеме изображают:По составу это гибрид структурной схемы и |
|
– |
принципиальной схемы |
функциональные части и связи между ними |
|
•в виде прямоугольников
•в виде УГО, установленных в стандартах ЕСКД в ГОСТ 2.721 - ГОСТ 2.768
•для элементов цифровой техники в виде дополнительных УГО
–при необходимости
•технические характеристики частей
•поясняющие надписи, диаграммы или таблицы
•параметры в характерных точках и т.п.
Структурная схема
Наименование |
Обозначение |
Наименование |
Обозначение |
1. Комбинационный элемент |
|
6. Элемент памяти |
|
(свертка, шифратор и т.п.) |
|
|
|
2. Сумматор на два числа |
7. Приоритетные схемы |
3.Сумматор на n чисел
4.Дешифратор
5.Регистр сдвига
Размер H должен выбираться из ряда 10, 15 мм и далее через 5 мм. Размер L=1,5Н

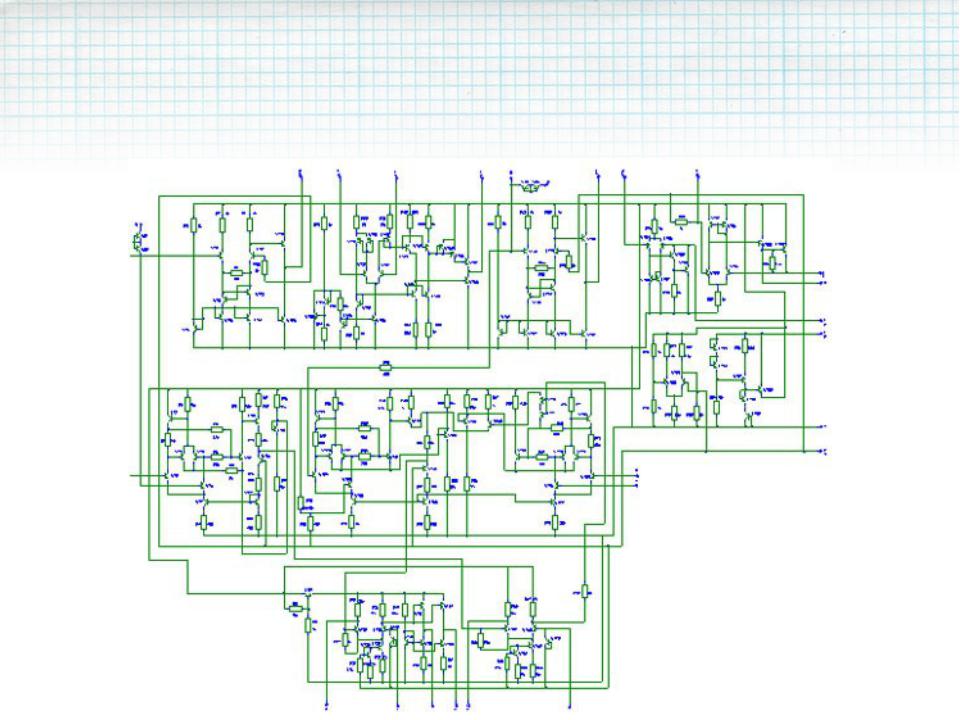

Принципиальная схема
Принципиальная схема
•Должна позволять полностью воспроизвести изделие и обязательно показывает все использованные элементы
ивсе связи между ними
•Некоторые правила изображения УГО:
–схемы выполняют для изделий, находящихся в отключенном положении
–выводы и контакты неиспользованных элементов частей
изображаютВ технически обоснованныхкороче,случаяхчем допускаетсядля использованныхотдельные элементыэлементовизображать в выбранном рабочем положении с указанием на поле схемы изображены эти элементы
Принципиальная схема
•Некоторые правила нанесения обозначений:
–позиционные обозначения элементов
•Порядковые номера присваивают, начиная с единицы, в пределах группы элементов с одинаковым буквенным обозначением
•Нумеруют сверху вниз в направлении слева направо либо в порядке разъяснения прохождения сигналов или реализации функций изделия
•При изображении элемента разнесенным способом позиционное обозначение элемента проставляют около каждой составной части
•Если чтение схемы не ухудшается, допускается (например, для реле) при разнесенном изображении элемента не указывать нумерацию части изделия или контактов
– при |
обозначают |
в |
соответствии |
требованиями ГОСТ |
|

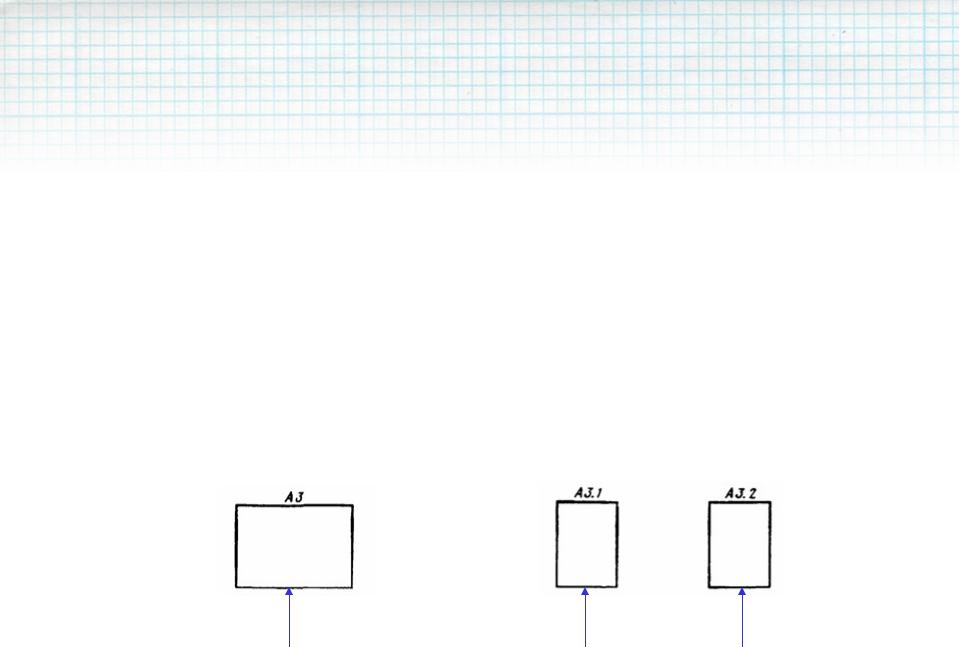

Совмещенное обозначение |
Разнесенное обозначение |
Обозначение цепей принципиальной схемы
•Участки цепей обозначают независимо от УГО зажимов и выводов частей изделия, к которым подходят или отходят концы обозначаемых проводников
Обозначение цепей

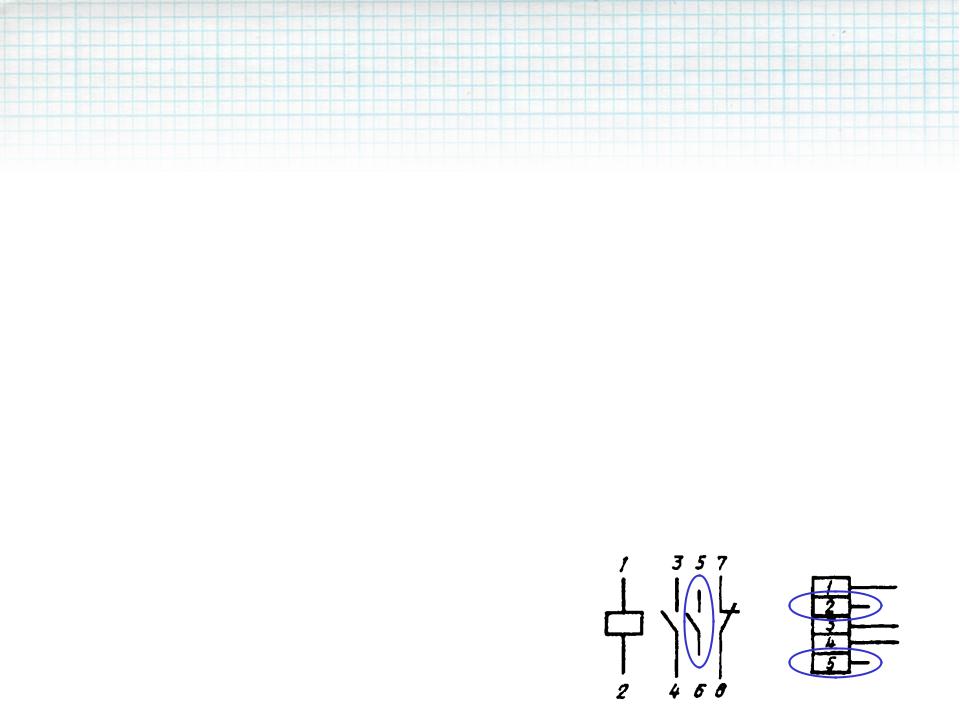

Обозначение выводных зажимов для частей шестиконтактного реле
Обозначение цепей принципиальной схемы
•Разные обозначения имеют участки цепей, которые между собой разделены:
–контактами аппаратов
–катушками
–обмотками машин
–резисторами
–конденсаторами
–диодами
•Участки, сходящиеся одном узле, или проходящие через неразъемные, разборные или разъемные контактные соединения, обозначаются одинаково
