Пояснительные записки
Пояснительные записки
•В общем случае состоит из следующих разделов
–введение
–область применения проектируемого изделия
–техническая характеристика
–описание и обоснование выбранной конструкции с указанием, какие части заимствованы из ранее разработанных изделий
–расчеты, подтверждающие работоспособность и надежность конструкции
–описание организации работ с применением разрабатываемого изделия
–ожидаемые технико-экономические показатели
•Отдельные разделы допускается объединять или исключать, а также вводить новые разделы
Технические требования
Наносятся на все виды чертежей
Технические требования
•Излагают в следующей последовательности
–требования, предъявляемые к материалу, заготовке, термической обработке и т.д.
–размеры, предельные отклонения размеров, формы и т.п.
–требования к качеству поверхностей, указания об их отделке, покрытии
–зазоры, расположение отдельных элементов конструкции
–требования, предъявляемые к настройке и регулированию изделия
–требования к качеству изделий, например: бесшумность, виброустойчивость и т.д.
–условия и методы испытаний
–указания о маркировании и клеймении
–правила транспортирования и хранения
–особые условия эксплуатации
–ссылки на другие документы, содержащие технические требования, распространяющиеся на данное изделие, но не приведенные на чертеже

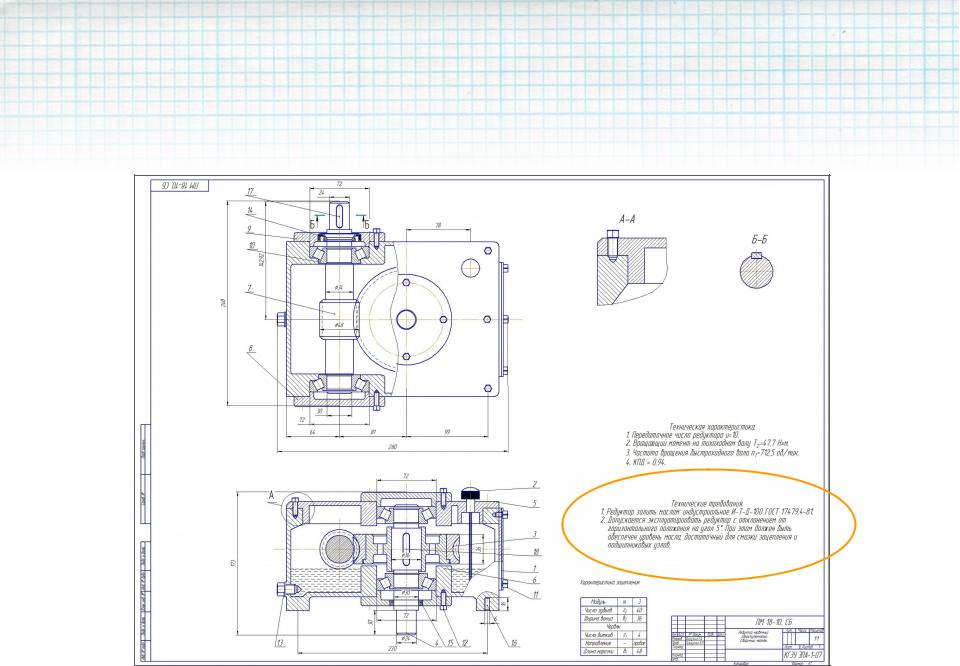

Технические требования
•Правила оформления
–Располагают строго над основной надписью
–Каждое требование нумеруют
–При выполнении чертежа нескольких листах текст помещают только на первом листе
•Заголовок
Не пишут
Пишут
•Если необходимо указать не только технические требования, но и техническую характеристику
•Технической характеристике дают собственный заголовок «Техническая характеристика»

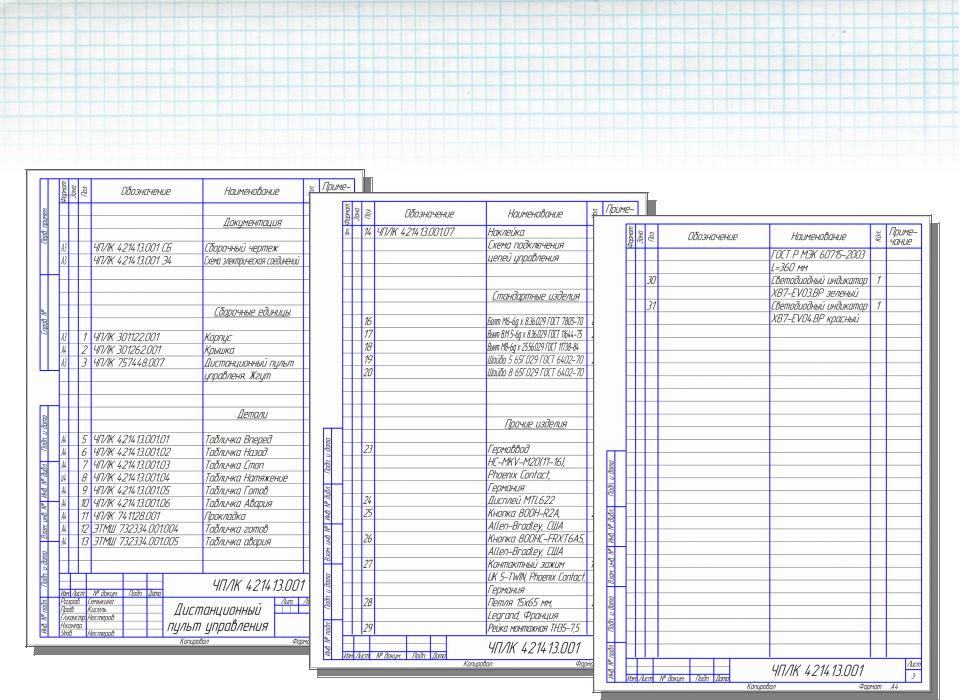

Спецификации
Спецификации
•В спецификацию вносят составные части изделия и относящиеся к нему конструкторские документы
•Спецификация в общем случае состоит из разделов
|
документация |
|
|
стандартные изделия |
|||
|
|
|
|||||
|
|
|
|
|
|
|
|
|
комплексы |
|
|
прочие изделия |
|||
|
|
|
|
|
|
|
|
|
сборочные единицы |
|
|
материалы |
|||
|
|
|
|
|
|
|
|
• |
детали |
|
|
|
комплекты |
||
|
|
||||||
Наличие разделов определяется составом изделия |
|||||||
•Допускается объединять разделы «Стандартные изделия» и «Прочие изделия» как «Прочие изделия»
Спецификации
•В раздел "Документация" вносят
–документы основного комплекта, кроме
•собственно спецификации
•ведомости эксплуатационных документов
•ведомости документов для ремонта
–документы на неспецифицируемые части, кроме их рабочих
чертежей |
Например, инструкция по установке какой-то детали |
–порядок документов должен соответствовать
•На составные части ГОСТ 2.102-68 и ГОСТ 2.106-96
•На эксплуатационные и ремонтные документы ГОСТ 2.601-2006 и ГОСТ 2.602-95
Спецификации
•В разделах "Комплексы", "Сборочные единицы" и "Детали" записывают
–составные части изделия
–в алфавитном порядке сочетания начальных букв номера документа и в порядке возрастания цифр
•В разделе "Стандартные изделия" записывают
–изделия, примененные по стандартам (болты, гайки и т.п.)
–в пределах каждой категории стандартов рекомендуется производить запись по группам изделий, объединенных по их функциональному назначению
Спецификации
•В раздел "Прочие изделия" вносят
–то, что применяется не по основным документам, а по
•техническим условиям
•каталогам
•прейскурантам и т.п.
–кроме стандартных изделий
•Запись изделий рекомендуется производить
–по группам, объединенным по их функциональному назначению
–в пределах каждой группы - в алфавитном порядке наименований, в порядке возрастания цифр и т.д.
