Чертежи жгутов и кабелей
Чертежи жгутов и кабелей
•Электрический жгут - изделие, состоящее из
–двух и более скрепляемых изолированных проводников
–защитной оболочки (не обязательно)
•Чертеж жгута относится к сборочным
•Жгуты могут быть
–плоскими или объемными
–простыми или с ответвлениями
•Чертеж жгута может быть с разной детализацией
Чертежи жгутов и кабелей

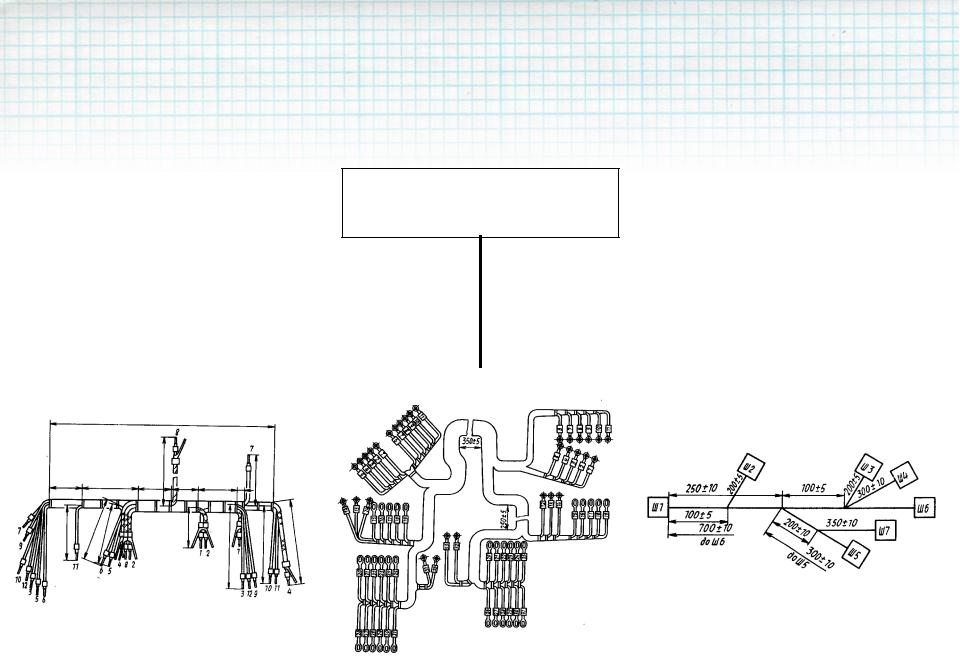

Чертеж жгута
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В масштабе уменьшения |
|
В масштабе 1:1 |
|
В виде условного изображения |
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Чертежи жгутов и кабелей
•Регламентируется ГОСТ 2.414-75 ЕСКД. Правила выполнения чертежей жгутов, кабелей и проводов
•Должен содержать
– Изображения Допускается изображать объемные жгуты в развернутом виде
•проводов, разъемов, бирок и других составных частей
•способа крепления составных частей или указание а него
–Размеры, необходимые для изготовления
•Если жгут изображен в масштабе 1:1, допускается указывать размеры только участков, изображенных с разрывом
•При условном изображении жгута размеры отдельных участков можно показывать без выносных и размерных линий

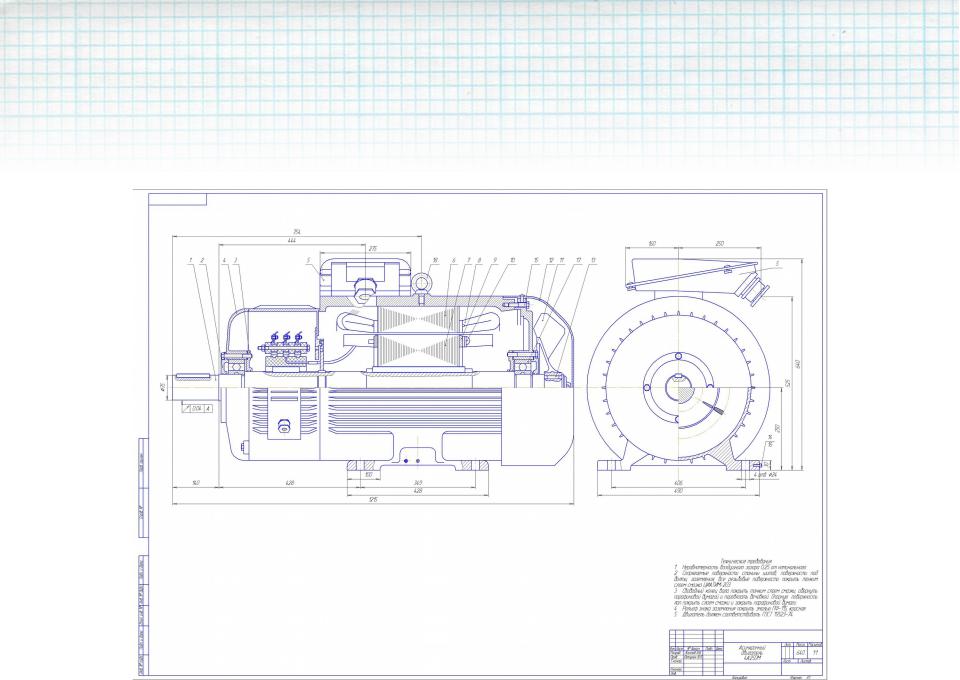

Чертежи изделий с обмотками
Чертежи изделий с обмотками
•Сборочные чертежи, регламентируемые
–ГОСТ 2.415-68 ЕСКД. Правила выполнения чертежей изделий с электрическими обмотками
–ГОСТ 2.416-68 ЕСКД. Условные изображения сердечников магнитопроводов
•На чертежах изделий с электрическими обмотками, как правило, в продольном расположении изображают
–верхнюю половину изделия в разрезе
–нижнюю половину только ее контуром
•На разрезе
–обмотки в продольном разрезе не штрихуют
–многовитковую обмотку в поперечных разрезах штрихуют «в клетку»
–двух-, одновитковую и стержневую обмотки не штрихуют
Контрольный срез
1.Как обозначают составные части на чертежах общего вида?
2.Каким образом можно показать контактные присоединения к детали, если их не видно на чертеже?
3.Чем отличаются различные варианты детализации изображения жгутов?
4. Конструкторская документация
Лекция 9
Оглавление
Текстовая конструкторская документация
Составляют на формах по ГОСТ 2.301 Текстовая документация (предпочтительно А4)
Основную надпись выполняют по ГОСТ 2.104 (форма 2 и 2а)
|
|
|
|
|
Самостоятельная |
|
Дополняющая графическую КД |
||
|
|
|
|
|
|
Пояснительные записки |
|
|
Технические требования |
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
Ведомости документов |
|
|
Спецификации |
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
Руководства |
|
|
Таблицы соединений |
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
Инструкции |
|
|
Перечни элементов |
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
И т.д. |
|
|
И т.д. |
|
|
|||
|
|
|
|
|
Текстовая конструкторская документация
|
|
|
|
|
Текстовая документация |
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Сплошной текст: |
|
|
|
|
|
|
Разбитый на графы: |
|
|
|
|
||||||||
|
пояснительные записки |
|
|
|
|
|
|
|
спецификации |
|
|
|
|
|||||||
|
инструкции |
|
|
|
|
|
|
|
таблицы |
|
|
|
|
|||||||
|
расчеты и т.п. |
|
|
|
|
|
|
ведомости и т.п. |
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Может разбиваться на разделы |
|
|
Заголовки записывают |
в |
|
|
|
Текст пишут |
|
|||||||
|
|
|
|
и пункты которые НЕ нумеруют |
|
отдельной строке и подчеркивают |
|
|
в каждой строке |
|
||||||||||
|
|
|
||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Делится на нумеруемые разделы и пункты
Излагается четко, без разночтений, без элементов жаргона
Соблюдаются стандарты оформления текста, формул, заголовков и т.д.
Может содержать рисунки, таблицы
Может иметь приложения
