Порядок расчета

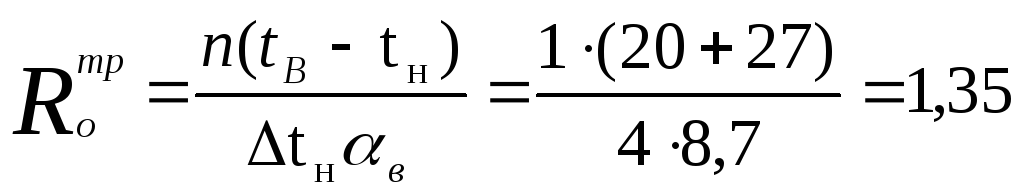

1. Первоначально определяют требуемое сопротивление теплопе­редаче по формуле (2.1)

 мС/Вт.

2. По формуле (2.2) рассчитывают градусо-сутки отопительного периода

D = (20 + 4,1)200 = 4820 Ссут.

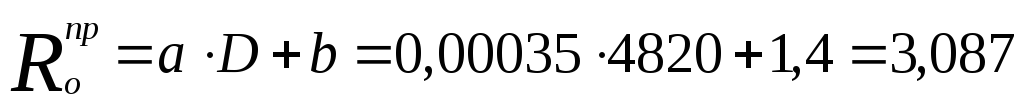

3. Величина сопротивления теплопередаче ограждения с учетом энергосбережения , м²С/Вт, по [7, табл.3(см. табл. 2.6) равна:мС/Вт.

4. Сравнивают = 1,35 и = 3,087 м²С/Вт и принимают для дальнейших расчетов большее –.

5. Определяют предварительную толщину утеплителя из пенопо­лис­тирола _утпо уравнению (2.3)

d_ут == 0,14 м.

Складывают общую толщину панели

_общ = 0,16 + 0,14 + 0,1 = 0,4 м.

В соответствии с требованиями унификации принимают общую толщину слоя утеплителя _ут= 0,15 м, тогда общая толщина стены_общ= 0,41 м.

6. Уточняют общее фактическое сопротивление теплопередаче для всех слоев ограждения по выражению (2.4)

= м²С/Вт.

Таким образом, условие теплотехнического расчета выполнено, так как  (3,283,087).

7. Коэффициент теплопередачи для данной ограждающей кон­струк­ции определяют по уравнению (2.6)

Вт/(м²С) .

2.2. Методика расчета толщины утепляющего слоя покрытия

Вначале расчета задаются конструкцией покрытия и определяют величину , м²С/Вт, по уравнению (2.1).

Определяют Dи выбирают 7, табл.3, (см. табл. 2.6).

Затем определяют полное термическое сопротивление железобе­тонной конструкции плиты.

По формуле (2.3) определяют предварительную толщину слоя утеплителя и корректируют её в соответствии с требованиями унификации конструкции ограждения (см. п. 2.1).

Определяют фактическое общее термическое сопро­тив­ление теп­ло­передаче , м²С/Вт, по уравнению (2.4)

.

После выбора значения _утм, проверяют условие (2.5). Если условие (2.5) не выполняется, корректируют значение_ут и осуществляют перерасчет по формулам (2.1–2.3).

Коэффициент теплопередачи многослойной конструкции полов над подвалом k_п, Вт/(м²С), определяют по уравнению (2.6)

.

Пример 2

Теплотехнический расчет наружного ограждения (покрытия)

Исходные данные

1. Ограждающая конструкция, совмещенное многослойное по­кры­­тие (рис. 2) – четыре слоя рубероида, ₁ = 0,02 м, γ₁ = 600 кг/м³, цементно-песчаная стяжка,₂= 0,03 м,γ₂= 1800 кг/м³, утепли- тель – маты минераловатные сγ_ут= 125 кг/м³, пароизоляция – (2 слоя толи),₄= 0,012 м,γ₄= 600 кг/м³, ж/б плита покрытия, (₁= 160 мм_, ₂= 20 мм),₆= 0,24 м,γ₆= 2500 кг/м³ .

Рисунок 2 – Ограждающая конструкция: а – покрытие; б – элемент плиты покрытия

2. Район строительства – г. Пенза.

3. Влажностный режим помещения – нормальный.

4. Расчетная температура внутреннего воздуха t_в= 20С.

5. Зона влажности района – сухая.

6. Условие эксплуатации – А 4, прил. 2, (см. прил.3, 4)

7. Значение теплотехнических характеристик и коэффициентов в формулах: t_хп(0,92) = –27 С(см. прил. 6);t_оп = –4,1 С(см. прил. 6);Z_оп= 200 (см. прил. 6);λ₁= 0,17 Вт/(м²С)4, прил. 3, (см. прил. 5);λ₂ = 0,76 Вт/(м²С) 4, прил. 3, (см. прил. 5); _ут = 0,06 Вт/(м²С)4, прил. 3, (см. прил. 5);λ₄ = 0,17 Вт/(м²С)4, прил. 3, (см. прил. 5); λ₅ = 1,92 Вт/(м²С) 4, прил. 3, (см. прил. 5);_в= 8,7 Вт/(м²С) (см. табл. 2.4);t^н= 3С (см. табл. 2.3);n = 1 (см. табл. 2.2); _н = 23 Вт/(м²С) (см. табл. 2); r = 0,7 (см. табл. 2.7).
