В таблице 3.4 приведены технические характеристики пластинчатых нерегулируемых насосов типа БГ12 [14].

61

3.4Роторно-поршневые насосы

Роторно-поршневыми называются насосы, в которых вытеснители имеют форму поршней (плунжеров), а рабочие камеры ограничиваются вытеснителями в цилиндрических полостях ротора.

Различают радиальные и аксиальные роторно-поршневые насосы. В радиальных насосах рабочие камеры расположены радиально по отношению к оси ротора. Если ось вращения ротора параллельна осям рабочих камер, насос называется аксиально-поршневым

3.4.1 Радиальные роторно-поршневые насосы

Радиально-поршневые гидромашины применяют при сравнительно высоких давлениях (10 МПа и выше). По принципу действия радиальнопоршневые гидромашины делятся на одно-, двух- и многократного действия. В машинах однократного действия за один оборот ротора поршни совершают одно возвратно-поступательное движение. Схема радиально-поршневого насоса однократного действия приведена на рисунке 3.5.

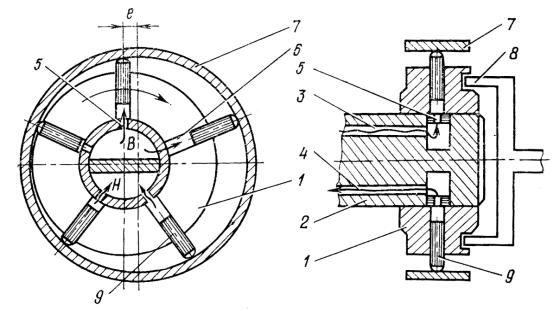

Рисунок 3.5 – Схема радиально-поршневого насоса однократного действия: 1 – ротор; 2 – ось; 3 – всасывающий канал; 4 – нагнетательный канал; 5 – окна; 6 – цилиндры; 7 – статор; 8 – муфта; 9 – поршни

Рабочими камерами в насосе являются радиально расположенные цилиндры, а вытеснителями – поршни. Ротор (блок цилиндров) 1 на

62

скользящей посадке установлен на ось 2, которая имеет два канала 3 и 4 (один соединен с гидролинией всасывания, другой – с напорной гидролинией). Каналы имеют окна 5, которыми они могут соединяться с цилиндрами 6. Статор 7 по отношению к ротору располагается с эксцентриситетом.

Ротор вращается от приводного вала через муфту 8. При вращении ротора в направлении, указанном на рисунке 3.5 стрелкой, поршни 9 вначале выдвигаются из цилиндров (происходит всасывание), а затем вдвигаются (нагнетание). Соответственно рабочая жидкость вначале заполняет цилиндры, а затем поршнями вытесняется оттуда в канал 4 и далее в напорную линию гидросистемы. Поршни выдвигаются и прижимаются к статору центробежной силой или принудительно (пружиной, давлением рабочей жидкости или иным путем).

Радиально-поршневые насосы могут быть регулируемыми и нерегулируемыми. Регулирование подачи, а также реверс осуществляются изменением величины и знака эксцентриситета. Увеличение подачи достигается за счет увеличения числа рядов цилиндров (многорядные насосы).

Средняя подача нерегулируемого и регулируемого радиальнопоршневого насоса определяется соответственно по формулам (3.4), (3.5)

где d – диаметр поршня;

e – эксцентриситет; величина которого находится в пределах

3 ÷ 10 мм;

ue = e/emax – параметр регулирования;

m – число ходов поршня за один оборот вала насоса; i – число рядов поршня.

Промышленность выпускает регулируемые насосы типа НП, НПД и нерегулируемые – типа Н с давлением до 50 МПа.

Радиально-поршневые насосы имеют четыре модификации по управлению:

−НРР – насосы с ручным управлением нереверсивные;

−НРРШ – насосы с ручным управлением, нереверсивные, с встроенным шестеренным насосом для питания вспомогательных механизмов гидросистемы;

63

−НРС и 2НРС – насосы со следящим гидравлическим управлением ( НРС – нереверсивные ; 2НРС – реверсивные );

−НРМ и НР4М – насосы с электрогидравлическим механизмом управления на две и четыре подачи (реверсивные);

−НРД – насосы с управлением по давлению (нереверсивные).

Вкачестве примера рассмотрим расшифровку насоса 2НРС 250Д/20:

цифра 2 – реверсивный, радиально-поршневой со следящим гидравлическим управлением; 250 – величина рабочего объема в см3; Д – модернизированный; 20 – номинальное давление в МПа.

Втаблице 3.5 приведены основные параметры радиально-поршневых регулируемых насосов типа НР.

Таблица 3.5 – Основные параметры радиально-поршневых регулируемых насосов

В таблице 3.6 приведены основные параметры радиально-поршневых нерегулируемых насосов типа Н.

64

Таблица 3.6 – Основные параметры радиально-поршневых нерегулируемых насосов

3.4.2Аксиальные роторно-поршневые насосы

Ваксиально-поршневых насосах ось вращения параллельна осям рабочих камер и вытеснителей или составляет с ними угол менее 45 °. Аксиально-поршневые насосы бывают двух типов: с наклонным блоком и

снаклонным диском (рисунок 3.6).

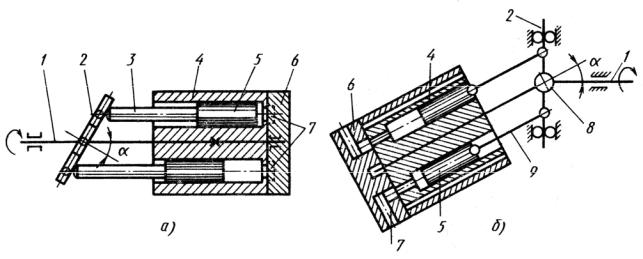

Рисунок 3.6 – Схемы аксиально-поршневых гидромашин: а – с наклонным диском; б – с наклонным блоком; 1 – ведущий вал; 2 – диск; 3 – шток; 4 – блок цилиндров; 5 – поршень; 6 – распределитель; 7 – пазы; 8 – шарнир; 9 – шатун

Гидромашина с наклонным диском включает в себя блок цилиндров, ось которого совпадает с осью ведущего вала 1, а под углом а к нему расположена ось диска 2, с которым связаны штоки 3 поршней 5. Ниже

65

рассмотрена схема работы гидромашины в режиме насоса. Ведущий вал приводит во вращение блок цилиндров.

При повороте блока вокруг оси насоса на 180 ° поршень совершает поступательное движение, выталкивая жидкость из цилиндра. При дальнейшем повороте на 180 ° поршень совершает ход всасывания. Блок цилиндров своей шлифованной торцовой поверхностью плотно прилегает к тщательно обработанной поверхности неподвижного распределителя 6, в котором сделаны полукольцевые пазы 7. Один из этих пазов соединен через каналы со всасывающим трубопроводом, другой – с напорным трубопроводом. В блоке цилиндров выполнены отверстия, соединяющие каждый из цилиндров блока с распределителем. Если в гидромашину через каналы подавать под давлением рабочую жидкость, то, действуя на поршни, она заставляет их совершать возвратно-поступательное движение, а они, в свою очередь, вращают диск и связанный с ним вал. Таким образом работает аксиально-поршневой гидромотор.

Принцип действия аксиально-поршневого насоса-гидромотора с наклонным блоком цилиндров заключается в следующем. Блок 4 цилиндров с поршнями 5 и шатунами 9 наклонен относительно приводного диска 2 вала 1 на некоторый угол. Блок цилиндров получает вращение от вала через универсальный шарнир 8. При вращении вала поршни 5 и связанные с ними шатуны 9 начинают совершать возвратнопоступательные движения в цилиндрах блока, который вращается вместе с валом. За время одного оборота блока каждый поршень производит всасывание и нагнетание рабочей жидкости. Один из пазов 7 в распределителе 6 соединен со всасывающим трубопроводом, другой – с напорным. Объемную подачу аксиально-поршневого насоса с наклонным блоком цилиндров можно регулировать, изменяя угол наклона оси блока относительно оси вала в пределах 25 °. При соосном расположении блока цилиндров с ведущим валом поршни не перемещаются и объемная подача насоса равна нулю.

Конструкция нерегулируемого аксиально-поршневого насосагидромотора с наклонным диском показана на рисунке 3.7. В корпусе 4 вместе с валом 1 вращается блок 5 цилиндров. Поршни 11 опираются на наклонный диск 3 и благодаря этому совершают возвратно-поступательное движение. Осевые силы давления передаются непосредственно корпусным деталям – передней крышки 2 через люльку 14 и задней крышке 8 корпуса – через башмаки 13 поршней и распределитель 7, представляющие собой гидростатические опоры, успешно работающие при высоких давлениях и скорости скольжения.

66

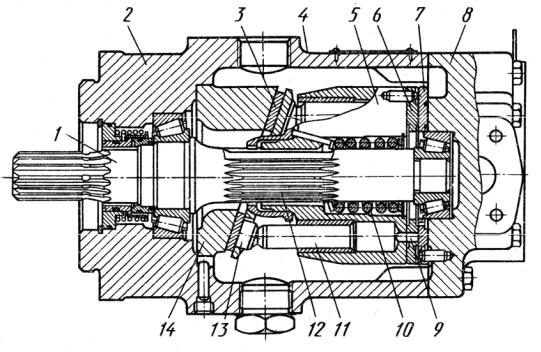

Рисунок 3.7 – Аксиально-поршневой нерегулируемый насосгидромотор с наклонным диском: 1 – вал; 2, 8 – крышки; 3 – наклонный диск; 4 – корпус; 5 – блок цилиндров; 6 – торец блока цилиндров; 7 – распределитель; 9 – окно; 10 – пружина; 11 – поршень; 12 – шлицевое соединение; 13 – башмак;

14 – люлька

В аксиально-поршневом насосе-гидромоторе применена система распределения рабочей жидкости торцового типа, образованная торцом 6 блока цилиндров, на поверхности которого открываются окна 9 цилиндров, и торцом распределителя 7.

Система распределения выполняет несколько функций. Она является упорным подшипником, воспринимающим сумму осевых сил давления от всех цилиндров; переключателем соединения цилиндров с линиями всасывания и нагнетания рабочей жидкости; вращающимся уплотнением, разобщающим линии всасывания и нагнетания одну от другой и от окружающих полостей. Поверхности образующие систему распределения, должны быть взаимно центрированы, а одна из них (поверхность блока цилиндров) – иметь небольшую свободу самоориентации для образования слоя смазки. Эти функции выполняет подвижное эвольвентное шлицевое соединение 12 между блоком цилиндров и валом. Чтобы предотвратить раскрытие стыка системы распределения под действием момента центробежных сил поршней, предусмотрен центральный прижим блока пружиной 10.

67

В нерегулируемом аксиально-поршневом насосе-гидромоторе с реверсивным потоком и наклонным блоком цилиндров (рисунок 3.8) ось вращения блока 7 цилиндров наклонена к оси вращения вала 1. В ведущий диск 14 вала заделаны сферические головки 3 шатунов 4, закрепленных также с помощью сферических шарниров 6 в поршнях 13.

Рисунок 3.8 – Аксиально-поршневой нерегулируемый насос-гидромотор с реверсивным потоком и наклонным блоком: 1 – вал; 2- уплотнение;

3 – сферическая головка; 4 – шатун; 5 – юбка поршня; 6 – шарнир; 7 – блок цилиндров; 8 – шип; 9 – крышка; 10, 11 – окно; 12 – пружина; 13 – поршень; 14 - диск

При вращении блока цилиндров и вала вокруг своих осей поршни совершают относительно цилиндров возвратно-поступательное движение. Вал и блок вращаются синхронно с помощью шатунов, которые, проходя поочередно через положение максимального отклонения от оси поршня, прилегают к его юбке 5 и давят на нее. Для этого юбки поршней выполнены длинными, а шатуны снабжены корпусными шейками. Блок цилиндров, вращающийся вокруг центрального шипа 8, расположен по отношению к валу под углом 30 ° и прижат пружиной 12 к распределительному диску (на рисунке не показан), который этим же усилием прижимается к крышке 9.

Рабочая жидкость подводится и отводится через окна 10 и 11 в крышке 9. Поршни, находящиеся в верхней части блока, совершают ход

68

всасывания рабочей жидкости. В то же время нижние поршни, вытесняя жидкость из цилиндров, совершают ход нагнетания. Манжетное уплотнение 2 в передней крышке гидромашины препятствует утечке масла из нерабочей полости насоса.

Средняя подача аксиально-поршневого насоса с наклонным диском и наклонным блоком определяется, соответственно, по формулам

где d – диаметр цилиндра;

D1 – диаметр окружности, на которой в упорном диске расположены центры шарниров шатунов;

D2 – диаметр окружности, на которой в роторе расположены оси поршней; β – угол наклона блока цилиндров или диска к оси вращения

ротора, β = 15 ÷ 20 °;

z – число поршней (обычно равно 5, 7 или 9); n – число оборотов ротора;

ηО – объемный КПД.

На лесозаготовительных машинах получили распространение аксиально-поршневые насосы серий 210, 310, 207, которые работают при более высоких рабочих давлениях – от 20 до 25 МПа, обеспечивая высокие значения объемного и полного КПД (соответственно 0,97 ÷ 0,98 и 0,94 ÷ 0,95 ). Эти насосы требуют специальных рабочих жидкостей и масел и высокой технической культуры эксплуатации. Выполняют такие насосы с постоянным и переменным рабочим объемом ( регулируемые насосы ) в различном конструктивном исполнении: 210.12.12.00А; 210.12.12.01А; 210.16.12.01; 210.16.12.01А; 210.20.12.20Б; 210.20.12.21; 210.25.12.20Б; 210.25.12.21; 210.25.12.21.

Индексы указанных марок насосов расшифровывают следующим образом: три первые цифры (210) обозначают тип, следующие две (12, 16, 20, 25) – диаметр поршня в мм, третьи две цифры указывают, является ли гидромашина насосом или гидромотором (12 – насос, 11 – насосгидромотор, 13 – гидромотор), последняя пара цифр определяет исполнение вала (со шпоночным пазом 00 или 20, шлицевым концом 01

69

или 21 ), буквенные индексы А, Б указывают на материал, из которого изготовлен корпус (А – алюминиевый сплав, Б – чугунный).

В таблицах 3.7, 3.8 и 3.9 приведены технические характеристики аксиально-поршневых насосов, используемых в лесных машинах.

Таблица 3.7 – Техническая характеристика нерегулируемых аксиально-поршневых насосов с постоянным рабочим объемом типа 210

Таблица 3.8 – Техническая характеристика аксиально-поршневых насосов типа 310, 313

Таблица 3.9 – Техническая характеристика аксиально-поршневых насосов типа 207, НП
