5. Расчет на прочность кронштейна поперечной балки

Кронштейн поперечной балки испытывает деформацию изгиба. Проверку на прочность производим по условию

σmax=Mmaxизг/Wz < [σ] ,

σmax – максимальное напряжение изгиба в балке, МПа,

Mmaxизг – максимальный изгибающий момент,

Wz – осевой момент сопротивления поперечного сечения,

[σ] – допускаемое напряжение изгиба, для материала Сталь 4

[σ] = 250 МПа.

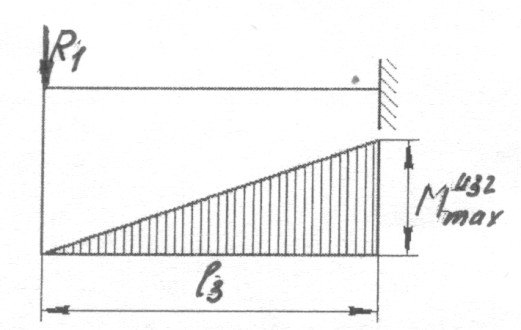

Расчетная схема для проверки на прочность кронштейна поперечной балки.

Mmaxизг = R1*l3,примем l3 = 0,02 м

Mmaxизг = 54392,7 *0,02 = 1087,9 Н*м

Wz = h2*b/6 ,

Wz = 0,022*0,008/6=5,3*10-6м3

σmax=1087,9 /5,3*10-6 = 205,3 МПа < [σ] = 250 МПа - следовательно, условие прочности выполняется

6. Расчет на прочность сварного шва.

Материал свариваемых деталей - сталь Ст 3 ГОСТ 380-94,

Допускаемое напряжение на разрыв для Ст 3 [σ]P = 160 МПа.

Сварка ручная электродуговая по ГОСТ 5264-80, электроды Э42А по ГОСТ 9467-75. Допускаемое напряжение в швах на срез [τ΄] = 0,65[σ]P = 104 МПа.

При сварке проектируемой грузовой платформы используем угловые швы. Рассчитаем их на срез по сечению, проходящему через биссектрису прямого угла по формуле:

r = P / (0,7*K*L) <cp] ,

Р – усилие в соединении,

К – величина катета углового шва,

L – общая длина рассчитываемого шва,

cp] – допускаемое напряжение при срезе

Р = Qдинам = Н,

τ = / (0,7*0,005*0,35) = 67 МПа < [τcp] - следовательно, условие прочности сварного шва выполняется.

7. Определение параметров электродвигателя (мотора-редуктора)

На каждой из опор подъемника расположен электродвигатель с редуктором – всего их 4 шт.

Принимаем скорость подъема U = 1 м/мин.

Частота вращения винта

n = U/p ,

n = 1/0,003 = 350 об/мин

принимаем n = 350 об/мин

Передаточное число от электродвигателя к винту

i = nдв/n ,

i = 1500/350 = 4,3

Требуемая мощность двигателя

Nдв = Nм общ ,

где Nм – требуемая мощность для подъема груза

ηобщ – общий КПД привода.

Nм = V*Fa ,

где V – скорость подъема груза, V = 1 м/мин = 0,017 м/с,

Fa – вес автомобиля приходящийся на каждую из опор, Fa = Н.

Nм = 0,025* = 1342 Вт

ηобщ = ηпод.к*ηв-г*ηред,

где ηпод.к – КПД подшипников качения,

ηв-г – КПД самотормозящейся передачи винт-гайка,

ηред – КПД редуктора,

ηобщ = 0,98*0,4*0,96 = 0,38

Nдв = 1342 / 0,38 = 3533 Н

Принимаем электродвигатель асинхронный короткозамкнутый трехфазный RAM13254, у которого nном = 1495 об/мин, Nном = 3,5 кВт.

Уточняем передаточное число

i = 1425/350 = 4,1

Выбираем мотор-редуктор МР1-315-16, у которого максимальная допускаемая мощность 18,5 кВт, частота вращения входного вала 1500 об/мин, частота вращения выходного вала 350-400 об/мин.

7. Эксплуатация, техническое обслуживание и правила техники безопасности.

7.1. Требования техники безопасности.

К работе на подъемнике допускаются лица, изучившие инструкцию по эксплуатации, прошедшие инструктаж по технике безопасности и ознакомленные с особенностями его работы и эксплуатации.

Подъемник должен быть закреплен за лицом, ответственным за его эксплуатацию.

До начала эксплуатации нового подъемника потребитель должен провести полное освидетельствование подъемника в соответствии с требованиями техники безопасности. В дальнейшем ежегодно должно проводиться полное переосвидетельствование подъемника.

В общем случае статические испытания проводятся при нагрузке, превышающей на 25% номинальную грузоподъемность, а динамические испытания - при нагрузке, превышающей на 10% номинальную грузоподъемность.

Электродвигатели, электрическая система управления приводом и стойки подъемника должны быть надежно заземлены в соответствии с правилами техники безопасности электрических установок.

Запрещается поднимать автомобиль, масса которого превышает 2500 кг.

Запрещается находиться в автомобиле, под ним или в зоне его возможного падения во время подъема или опускания.

Запрещается использовать подъемник не по назначению.

Запрещается производить какие-либо работы с подъемником и его механизмом управления при поднятом автомобиле, во время подъема или опускания.

После незначительного подъема автомобиля необходимо убедиться в правильном и устойчивом положении автомобиля.

В случае возникновения какой-либо опасности при подъеме или опускании автомобиля - немедленно остановить подъемник,

Ежемесячно производить проверку и подтяжку всех резьбовых соединений.

Запрещается производить подъем автомобиля с работающим двигателем.
