2.6 Регулятор ксд-3-1000
КСД – дифференциально-трансформаторный для измерения неэлектрических величин (давления, уровень, расхода и т.д.) имеющих унифицированный входной сигнал (0-10мГн или +-10мГн), приборы могут иметь: линейную шкалу для уровня, давления и т.п.; квадратичную шкалу для расхода.
Приборы выполнены в стальном корпусе с размерами 160х200х500мм, щитового исполнения. На передней панели прибора расположена система регистрации, тумблер включения и сигнализацию «Прибор включен», тумблер включения – перемещения диаграммной ленты. На верхней панели под корпусом находится система управления сигнализацией, шкала регулировки 0-100% при этом погрешность срабвтывания сигнализирующего устройства не должна превышать +-1,5% значения измеряемой величины относительно заданных значений шкалы прибора. Климатическое исполнение приборов УХЛ4.1 – температура, при которой прибор может работать от +5 грудусов Цельсия до +50 градусов Цельсия при влажности не более 80%. В зависимости от модификации приборы могут иметь:
- 2-х или 3-х контактное позиционное сигнализирующие устройство;
- реостатное выходное устройство для дистанционной передачи показаний на дублирующий прибор;
- реостатный задатчик со 100% зоной пропорциональности для работы в комплекте с прибором П1723 (регулирующий прибор) для решения сигнализации «ПИ» - регулирования.
- дополнительно устанавливается преобразователь входного сигнала в унифицированный токовый выходной сигнал (0-5мА или 4-20мА).
3. Расчетная часть
По данным экспериментальной кривой разгона технологического объекта управления строим кривую:
Параметр |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
θ, °С |
80 |
80.1 |
80.1 |
80.2 |
80.3 |
80.8 |
81.1 |
81.5 |
83.0 |
84.0 |
87.9 |
90.0 |
t, с |
0 |
20 |
40 |
60 |
100 |
160 |
200 |
250 |
400 |
500 |
1000 |
3000 |

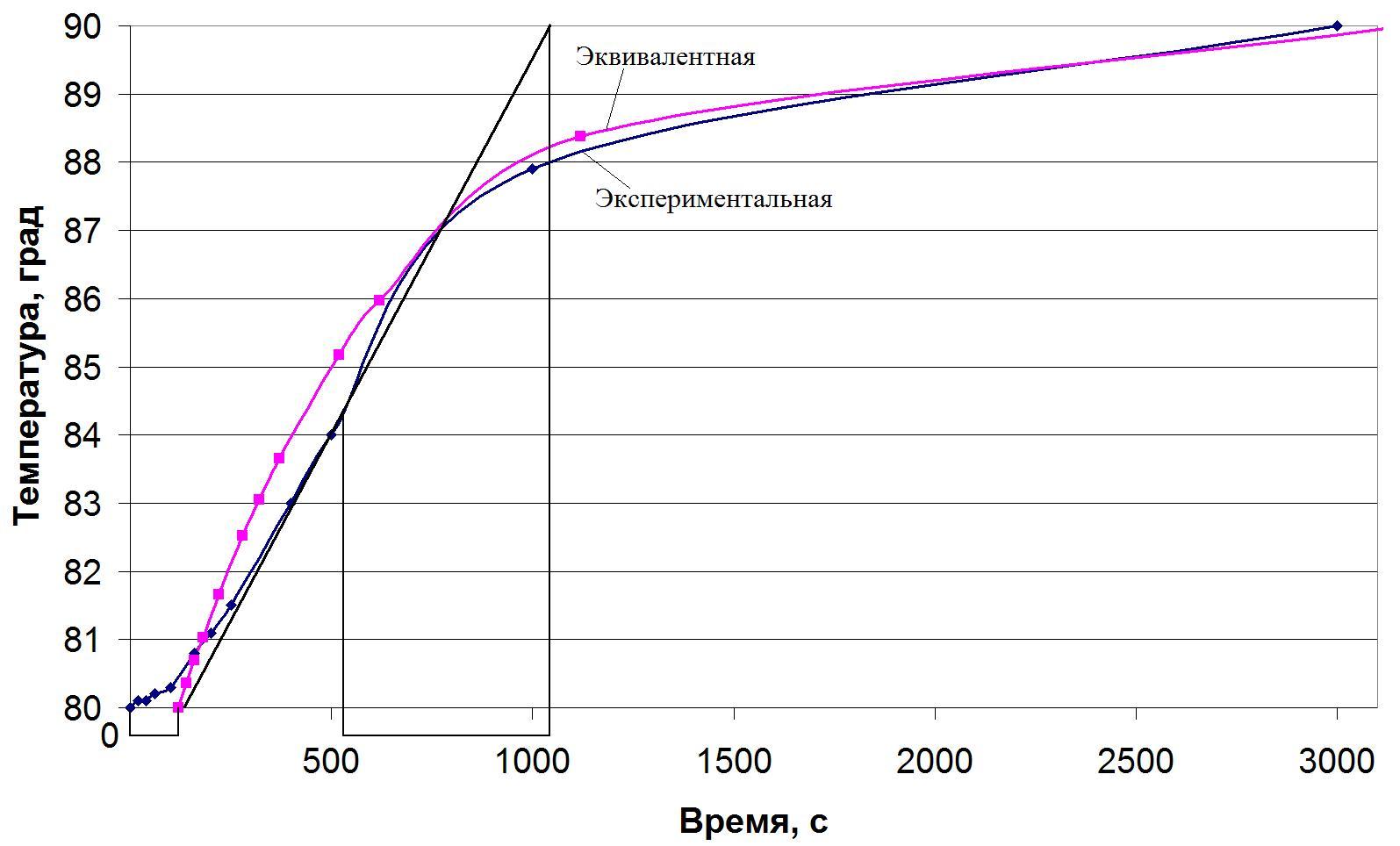

С помощью касательной к экспериментальной кривой в точке перегиба определяем То и τ:
То=500 с τ=160 с
По формуле: строим эквивалентную кривую с запаздыванием на 160 сек:
Параметр |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
θэкв, °С |
80 |
80.46 |
81.2 |
81.7 |
82.51 |
83.32 |
83.9 |
84.62 |
86.51 |
87.23 |
88.38 |
90.1 |
t+tзап, с |
160 |
180 |
200 |
220 |
260 |
320 |
360 |
410 |
560 |
660 |
1160 |
3160 |
τ T0
Д
τ
То
τ
То
где θ 1(ti) - экспериментальное значение температуры в момент времени ti;
θ2(ti) - расчетное (эквивалентное) значение температуры в момент времени ti;
n – число экспериментальных точек.
-
θ, °С
80,2
80,3
80,8
81,1
81,5
83
84
θэкв, °С
81.7
82.51
83.32
83.9
84.62
86.51
87.23
ti, с
60
100
160
200
250
400
500
Таким образом, в дальнейших расчетах используем эквивалентный объект, описываемый с точностью 26 % дифференциальным уравнением 1-го порядка с самовыравниванием и запаздыванием со следующей передаточной функцией:
Найдем величину усиления объекта:
kо= (θуст- θ0)/М=(90-80)/3=3.3
kо=3.3
Передаточная функция объекта будет иметь вид:
W(p)=(3.3*e-160p)/(500p+1)
Безразмерные показатели объекта и переходного процесса:
τ/ T0=0,32
tрег/ τ=0,19
